Estrategias CNC para el mecanizado de formas helicoidales (1 / 9 paso)

Paso 1: Los prototipos

La necesidad de estas estrategias se produjo como resultado de la culminación de la investigación estaba llevando a cabo como artista en residencia en el taller de Autodesk muelle 9. Me empezó a buscar nuevas relaciones entre las partes en las asambleas y había desarrollado una serie de articulaciones de prototipo. Tal vez el más emocionante entre estos estudios fue una serie de enredadas formas cortadas por un taladro o una superficie helicoidal, permitiendo que las partes resultantes esencialmente debe desatornillarse de uno a.

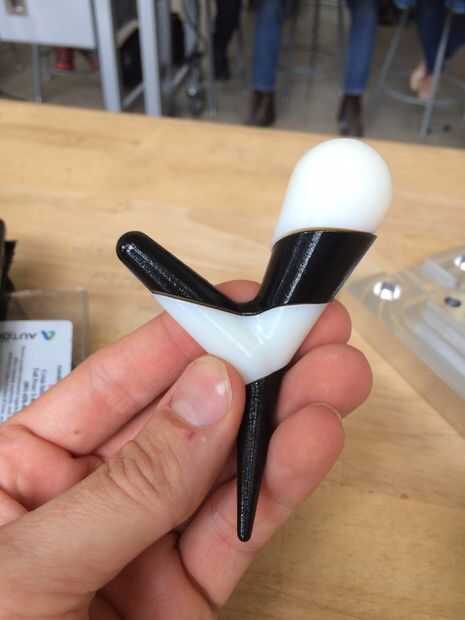

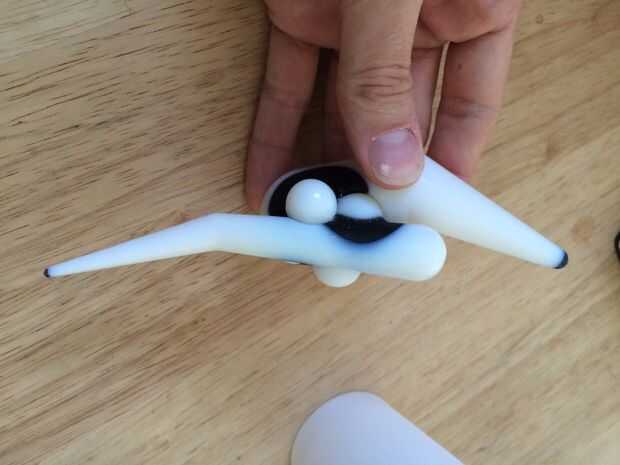

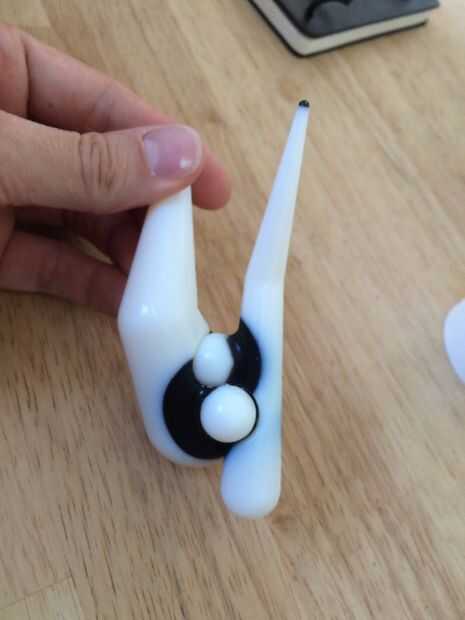

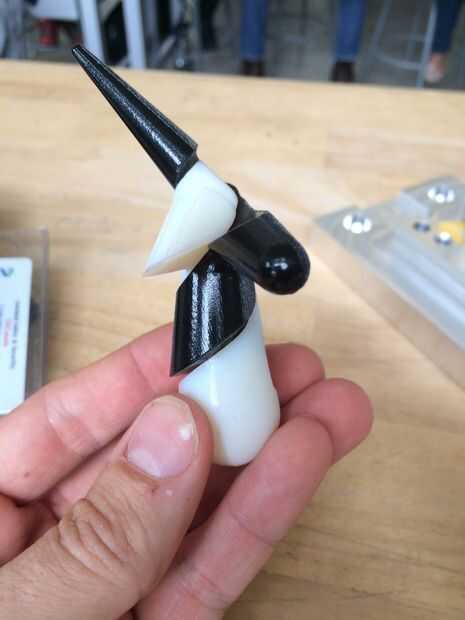

Establecidos para producir una versión de esta idea en una escala más grande, más o menos el tamaño del cuerpo humano, con el fin de enfrentar los desafíos que plantearía fabricación - limita específicamente de material y herramientas. Las imágenes muestran las piezas, esencialmente superpuestas redondeada cono formas, como se desarrollaron en la fusión 360. Este conjunto de pruebas de un híbrido sistema donde los dos cuerpos están cortados por la forma de barrena y también geometría para una especie de bola de 2 vías de ajuste de fricción conjunta.

Para la gran escala prototipos elegí un híbrido de CNC fresan MDF para las superficies helicoidales y costillas de aluminio y hoja de las más primitivas formas de cono. Hay también un poco de acero y caucho para los detalles esféricos. En la columna plus, MDF es bastante barato en comparación con, digamos, espuma de herramientas, máquinas lo suficientemente bien y es lo suficientemente rígido para contener a estas formas a menudo cono de espesor para reducir secciones. En el lado de abajo, MDF es muy poroso, pesado, y el polvo producido mientras que trabaja a máquina es más como un humo que flota suavemente en el aire... para que colección de polvo es clave. Para no hablar de los productos químicos potencialmente peligrosos, es decir, formaldehído, utilizado para adherir las partículas de madera en MDF. Aquí estaba seguro de utilizar la edición de la baja del formaldehído.
