Estrategias CNC para el mecanizado de formas helicoidales (5 / 9 paso)

Paso 5: Instalación tipo 1

Tipo de instalación 1 intentó evitar los desafíos de la flip fresado por cortar las partes por la mitad. Incluso con capacidades de eje 5 estos cuasi-cylindrical/cónico, girando continuamente formas podría no mecanizarse totalmente en 1 paso. Del mismo modo, no hay puntos planos en estas piezas que permitirían para fixturing fácil y estable de nuestro pedestal. Las partes por la mitad de corte estratégico aborda ambos problemas, pero no es ideal:

PROS:

-rodajas de superficie proporcionan una superficie de montaje plana

-corte en la posición correcta produce piezas que pueden mecanizarse totalmente sin bancos

CONTRAS:

-corte produce dos veces muchas partes que significa dos veces mucho trabajo preparando la acción, y dos veces como mucho tiempo desarrollar trayectorias de herramienta

-el proceso de fijación y pegar las piezas de nuevo es una oportunidad para perder la precisión de las piezas

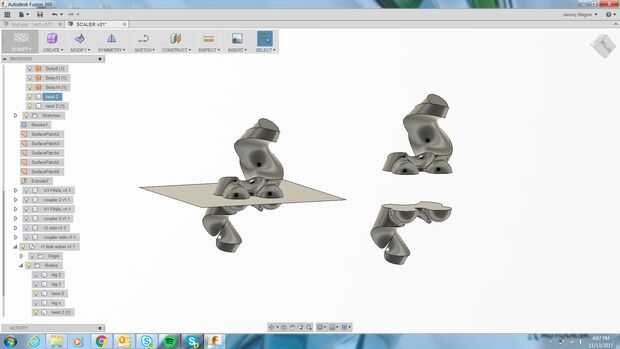

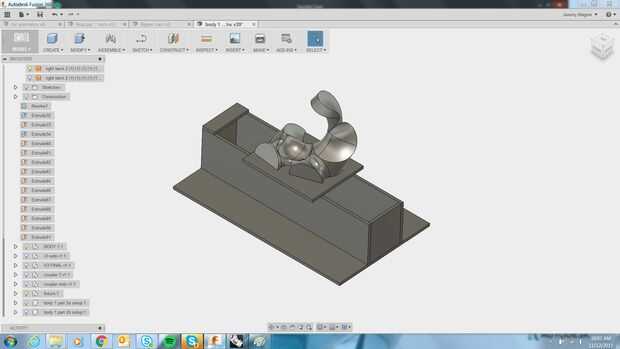

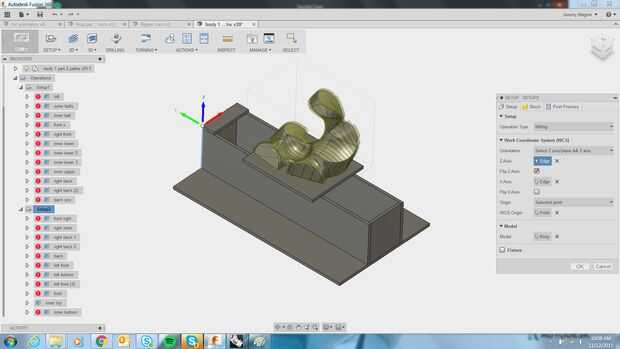

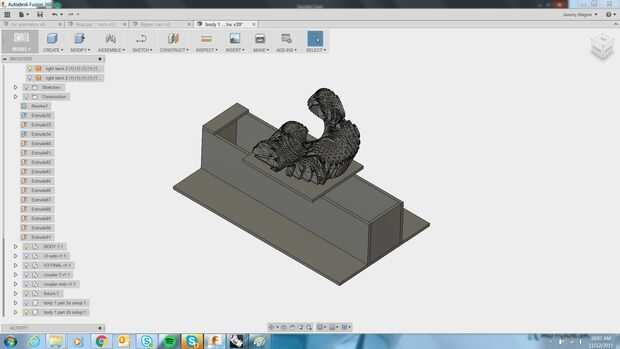

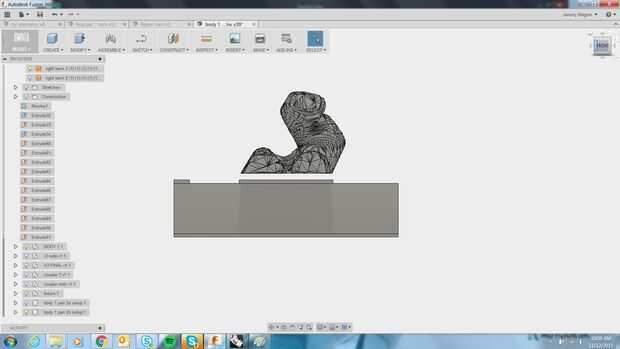

Por desgracia, en este flujo de trabajo no pude encontrar una manera de conservar un origen entre todos los exportadores e Importadores en creación de material. Así, el primer paso después de preparar su acción en rodajas y la importación de su versión digital en el software CAM es localizar el modelo de acción en el espacio que envuelve completamente el modelo de diseño. Esto es crucial para asegurar que no son partes de la geometría colgando fuera de la acción, por lo tanto no existente en la pieza mecanizada. También, elevado la acción y el modelo 1.5" apagado de la placa para permitir que la herramienta de corte hasta el borde inferior sin colisionar con el aparato.

A continuación, genera la placa de matrícula. En la fusión, esto significa modelado su placa a la medida y la generación de un bosquejo que proyecta el contorno de su población, el perfil de su plato y una línea central en 2d. Corte mis placas de MDF de 3/4" con una sierra de pista, exportan los vectores como un .dxf y laser grabado al agua fuerte les con una cortadora láser de gran formato.

Entonces, os adjunto el stock a la placa de alinear la acción a la huella grabado de láser. Usted debe esperar la acción a ser ligeramente más ancha que el contorno como la fijación y grueso del pegamento se suman todos los sectores. Usé 2 x 4 (dimensión real 1,5 "x 3,5") para aumentar el stock de la placa a la dimensión correcta. He tenido algunos problemas de anclaje de la acción a la placa de una manera que era lo suficientemente rígido para soportar las fuerzas laterales de la máquina. Al final usé 5" los tornillos con arandelas a través de la parte inferior de la placa, a través de la 2 x 4 y en la acción.

Por último, os adjunto la placa a la plataforma alineando la línea central grabado al agua fuerte con la línea central del bloque de registro.
