Esponja + cloruro férrico método--grabado PCB en un minuto! (3 / 5 paso)

Paso 3: Grabar la Junta (gratificación instantánea!)

Poner en los guantes de goma.

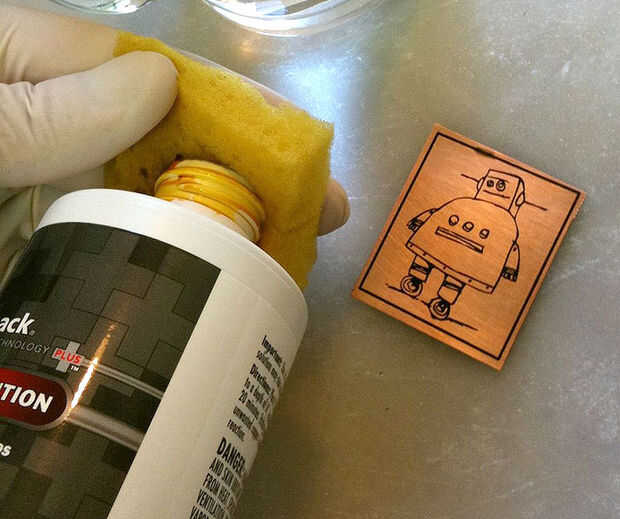

Abrir la botella de cloruro férrico y poner la esponja sobre la abertura y punta de la botella para dejar sobre una cucharada más o menos de la solución saturada en la esponja.

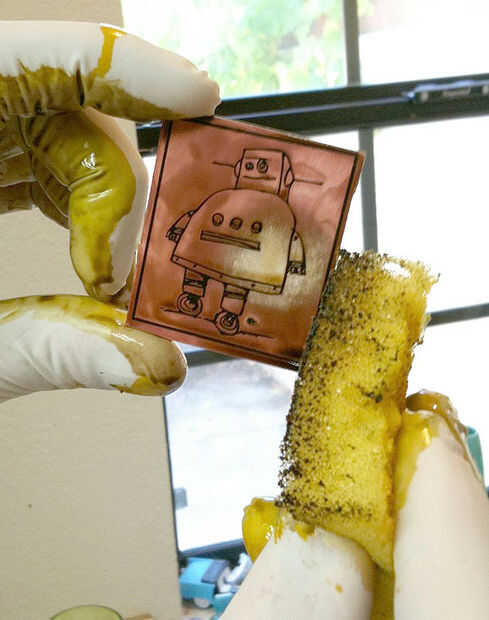

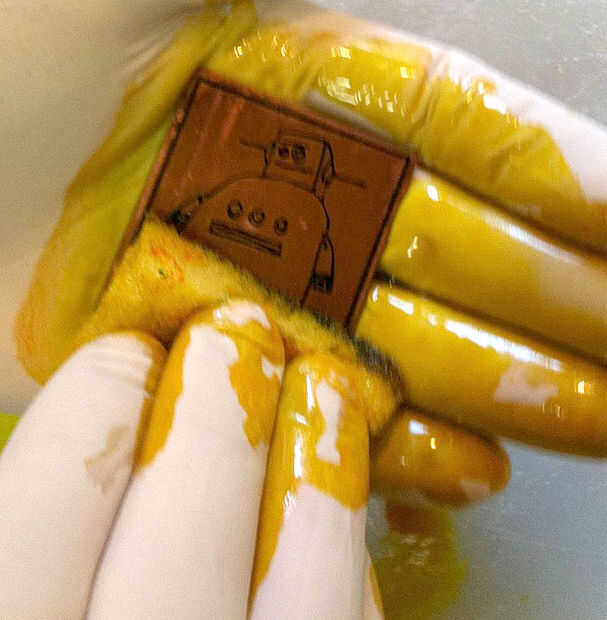

Ahora con la placa de circuito en la palma de la mano, simplemente Limpie la esponja saturada de solución sobre la superficie de la junta una y otra vez. No friegue, sólo sigue pasando todo. En unos pocos segundos de acabar, verás los cobre comienzan a desaparecer.

Usted encontrará que a diferencia de la sumersión método de grabado, el cobre en el centro del tablero graba al agua fuerte lejos primero, así que usted puede intentar concentrarse en los bordes como limpie.

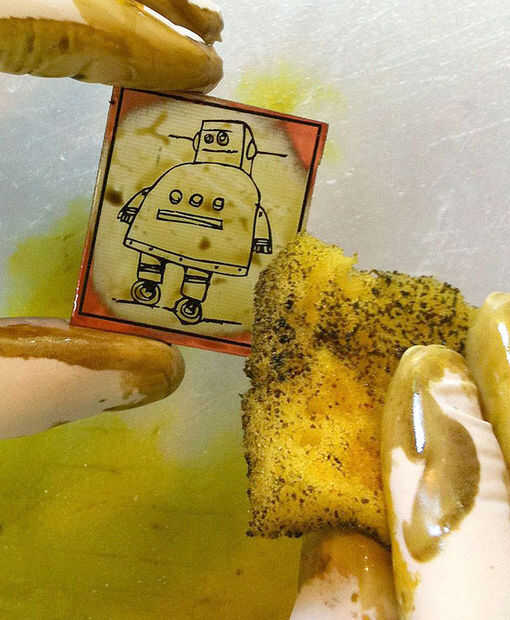

En menos de un minuto de limpieza suave continua, su placa será grabarse completamente ante sus ojos!

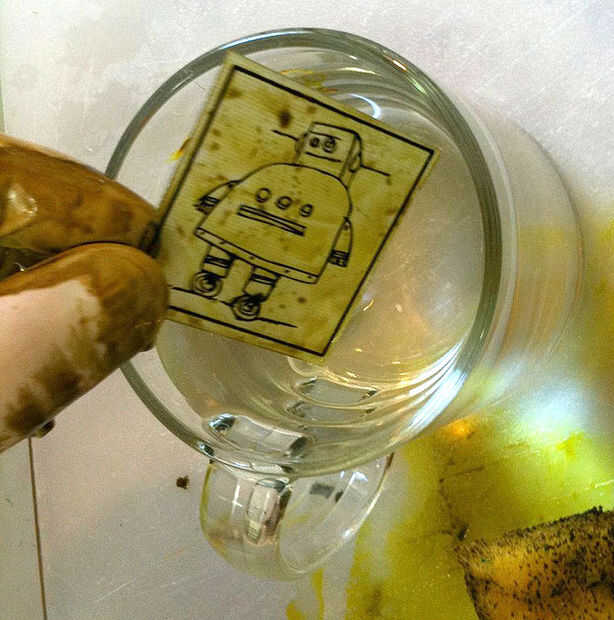

La gota la platina grabada en el recipiente de agua para detener la acción del aguafuerte.

Si está grabado varias tarjetas, usted puede enjuagar la esponja, exprimir hacia fuera la mayoría del agua, después volver a aplicar solución de cloruro férrico, si se desea, pero he comprobado que puedo grabar dos tablas de 2 "x 3" con una sola aplicación.
