Encontré una mención de paso de esta técnica de usar una esponja con una pequeña cantidad de cloruro férrico en el sitio web de Pulsar, y era muy escéptico de que posiblemente podría trabajar. Así que naturalmente, lo probé.
Siempre que he hecho placas de circuito en el pasado, lo hice como la mayoría de nosotros. Poner el cloruro férrico en una tina pequeña, cayó la placa de circuito enmascarada en la solución y mecía hacia atrás y adelante durante mucho tiempo. Incluso con solución de cloruro férrico fresco, fuerte, generalmente tardaría al menos 10 minutos para el cobre a eliminarse. Como la solución creció más débil, la etch tomaría más tiempo y más tiempo.
Hace unos meses descubrí el piscina parte 1 (ácido muriático) al método de peróxido de hidrógeno de 2 partes de grabado de una placa de circuito. Encontrarás un montón de Instructables maravilloso sobre este método. Que el método funciona muy bien, y me hizo loco que me gastara tanto dinero y esfuerzo con cloruro férrico en los años cuando ya tenía todos los productos químicos tenía derecho en el país a utilizar este método. Los lados hacia abajo de la solución de ácido y peróxido de hidrógeno están que el ácido muriático puede provocar quemaduras en la piel y es un poco peligroso y daña las cosas que pone en contacto. También, encontré la solución de la aguafuerte para ser absolutamente agresivo que fue grande para el grabado rápido, pero terminó con grave subvaloración y obliteración parcial de los rastros, y la solución tiende a ser más corrosivo para los materiales de resistir utilizado y parcialmente disuelto la máscara durante la etch.

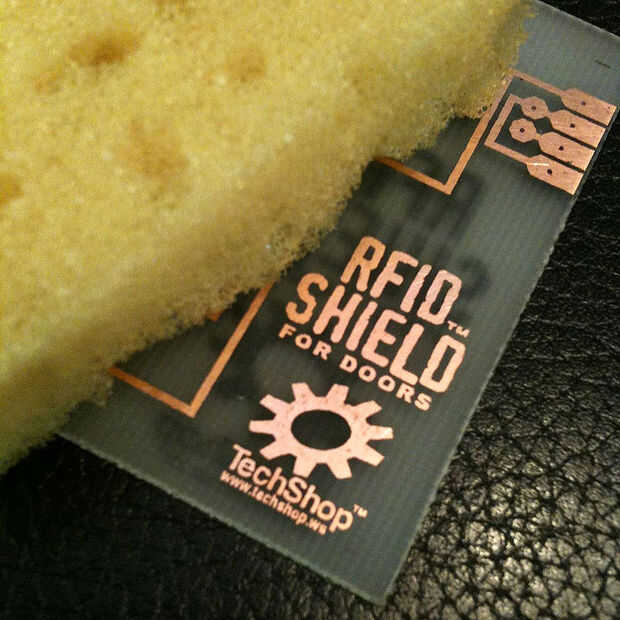

Este fin de semana he probado este método esponja y cloruro férrico para grabado de 3 placas de Arduino shield estoy prototipos para nuestro sistema de acceso de miembro habilitado para RFID en TechShop(TechShop es el taller DIY de 15.000 pies cuadrados basada en membresía con localizaciones en Menlo Park CA, Portland OR y Durham NC). Estaba tan impresionado con el éxito de esta técnica que decidí redactar como un Instructable.
El método que ahora te mostraré te da las ventajas de todos los otros métodos y ninguno de los inconvenientes. Específicamente:
o tienes un etch rápido (mucho más rápido que cualquiera de los métodos que conozco),
o utilizar una cucharada de la solución, por lo que se eliminan problemas de eliminación
o una pequeña botella de cloruro férrico tendrá una duración de cientos de placas de
o que no necesita ningún tanque o tina, sin calefacción ni agitación
o Undercutting es prácticamente inexistente, y resistir en lugar
o no hay necesidad para intentar reducir la cantidad de cobre que se graba al agua fuerte
o la etch es tan rápido que es realmente emocionante ver y muestra a tus amigos!
Vamos a llegar a ella, ¿vamos?
