Esponja + cloruro férrico método--grabado PCB en un minuto! (2 / 5 paso)

Paso 2: Limpie el cobre y aplique la resistencia para el diseño de circuito

Hay un montón de Instructables acerca de cómo aplicar el patrón de circuito sobre su cobre, incluyendo cáscara y prensa, papel fotográfico, cinta, emulsiones fotosensibles e incluso la pluma Sharpie. No toco en esa parte del proceso aquí, pero el método que prefiero usar es impresión láser sobre un trozo de papel de dextrina de Pulsar y utilizando uno de sus laminadores de personal $70 para aplicar el toner a la Junta. Luego enjuagar el papel y PCB en agua y en las diapositivas de papel, dejando el toner pegado a la Junta.

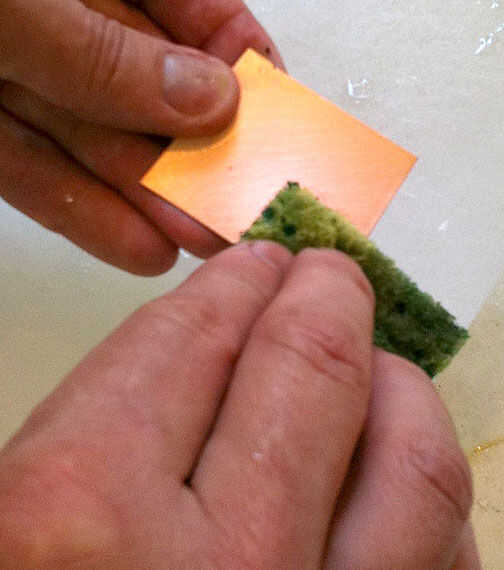

La clave para cualquier método de aplicación de la resistencia es para asegurarse de que su placa de circuito de cobre está absolutamente limpia. Yo uso una almohadilla Scotch-Brite y algún detergente para fregar el cobre limpio, como se muestra en la primera foto. Luego seque con toalla de papel y deje que se seque completamente. No tocar el cobre limpio, porque el aceite de los dedos hará que resistir para no adherir al cobre, y resistir se desprenderá durante el proceso de grabado.

Si quieres jugar con este Instructable ahora mismo y usted no quiere hacer un circuito real, utilice un bolígrafo Sharpie para dibujar un pequeño garabato en su placa de circuito de cobre limpia.

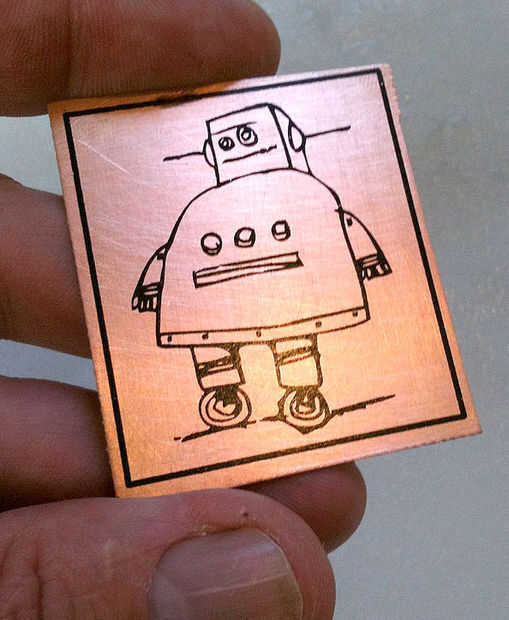

En este caso, laser impreso el robot de Instructables en papel de Pulsar y aplicado a la Junta de cobre limpio con una laminadora. Bueno, salió bastante bien!
