Paso 6: Conecte los cables de puente para el controlador de Nunchuck de Wii

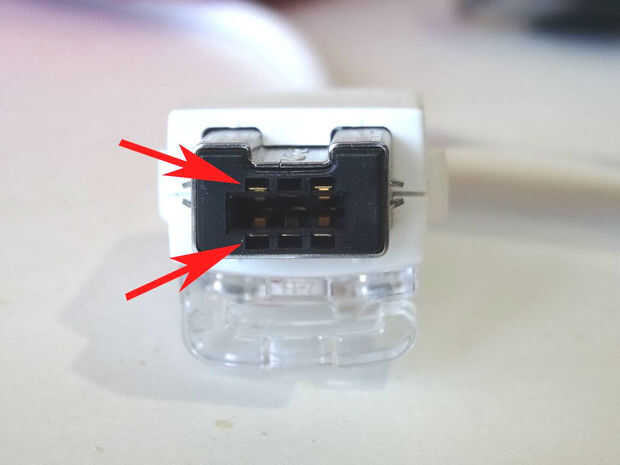

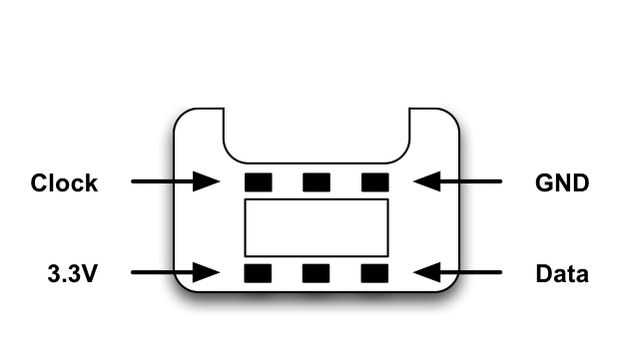

Wii Nunchuck controlador utiliza interfaz I2C. Cuadro 1 muestra los pines I2C del conector del regulador de Wii Nunchuck. El conector no está diseñado para conectar los cables a él, pero para ser sumergido en otro conector especialmente diseñado, sin embargo hay una manera fácil de conectar los cables de puente macho en ella. El conector tiene pequeñas aberturas al lado de las clavijas (foto 2), y mediante la inserción de la clavija de un cable de puente macho (foto 3), podemos hacer una conexión. También son especialmente diseñado adaptadores para los controladores de Wii Nunchuck, pero no tengo uno en el momento, así que he insertado los cables directamente.
- Coloque el conector con su lado largo plano hacia abajo como se muestra en los cuadros 1 y 2

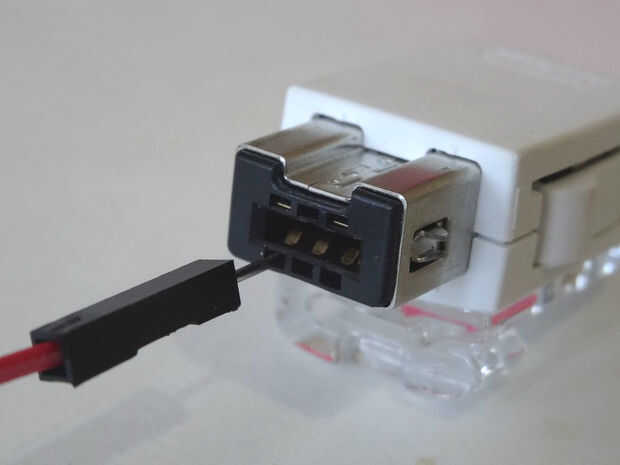

- Inserte el extremo macho de uno de los hombres y mujeres jumper cables (cable rojo) en la pequeña abertura debajo de la Parte inferior izquierda (3.3V potencia) pin (foto 3)

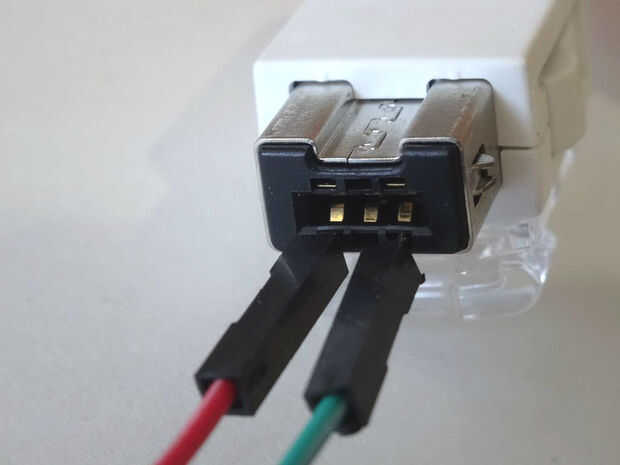

- Inserte el extremo macho de otro mujer hombre puente de alambre (cable verde) en la pequeña abertura abajo la Parte inferior derecha (SDA datos) pin (foto 4)

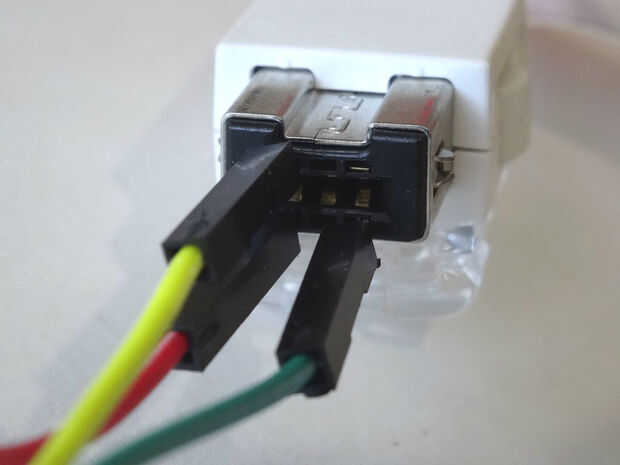

- Inserte el extremo macho de otro mujer hombre puente de alambre (cable amarillo) en la pequeña abertura por encima de la Parte superior izquierda (SCL/reloj) pin (cuadro 5)

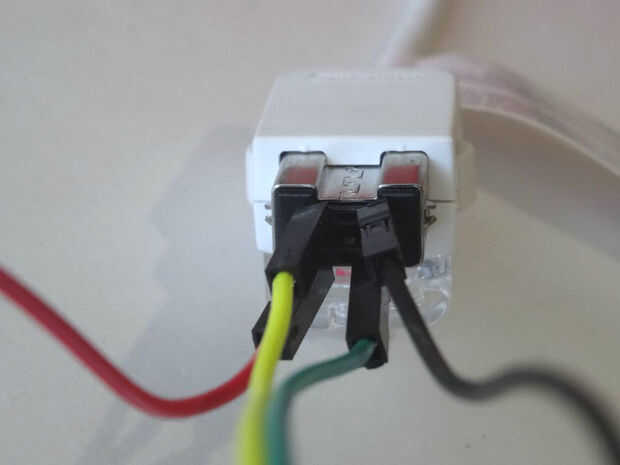

- Inserte el extremo macho de otro mujer hombre puente de alambre (cable negro) en la pequeña abertura por encima de la Parte superior derecha (Tierra/tierra) pin (cuadro 6)
