ESP8266 y Visuino: mando a distancia WiFi Smart coche Robot con Wii Nunchuck (4 / 29 paso)

Paso 4: Conecte las clavijas de control tablero de L298N controlador de Motor a la NodeMCU de ESP8266

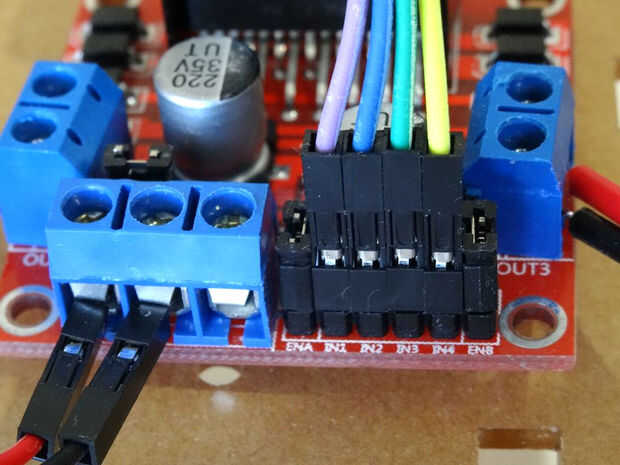

  1. Dejar los puentes ENA y ENB el Módulo del controlador Motor L298N (foto 1)
  2. Conecte el extremo hembra de una macho hembra cable(Control 1) (cable morado) al pin 1 del Módulo del controlador Motor L298N (foto 1)
  3. Conecte el extremo hembra de una macho hembra cable(Control 2) (cable azul) al pin IN2 delMódulo del controlador Motor L298N (foto 1)
  4. Conecte el extremo hembra de una macho hembra cable(Control 3) (cable verde) al perno IN3 delMódulo del controlador Motor L298N (foto 1)
  5. Conecte el extremo hembra de una macho hembra cable(Control 4) (cable amarillo) al pin de IN4 del Módulo del controlador Motor L298N (foto 1)

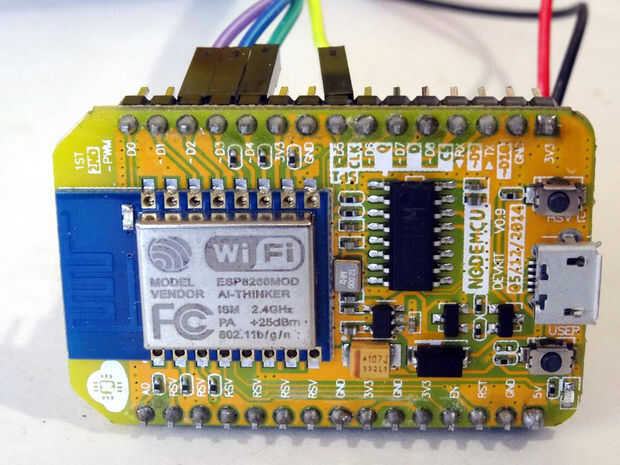

  6. Conecte el otro extremo del cable de Control 1(cable morado) al Pin Digital 2 del módulo de NodeMCU de ESP8266 (foto 2)
  7. Conecte el otro extremo del cable de Control 2(cable azul) al Pin Digital 3 de la NodeMCU de ESP8266 módulofoto 2)
  8. Conecte el otro extremo del cable de Control 3(cable verde) a la patilla 4 Digital del módulo de NodeMCU de ESP8266 (foto 2)
  9. Conecte el otro extremo del cable de Control 4(cable amarillo) al Pin Digital 5 del módulo de NodeMCU de ESP8266 (foto 2)

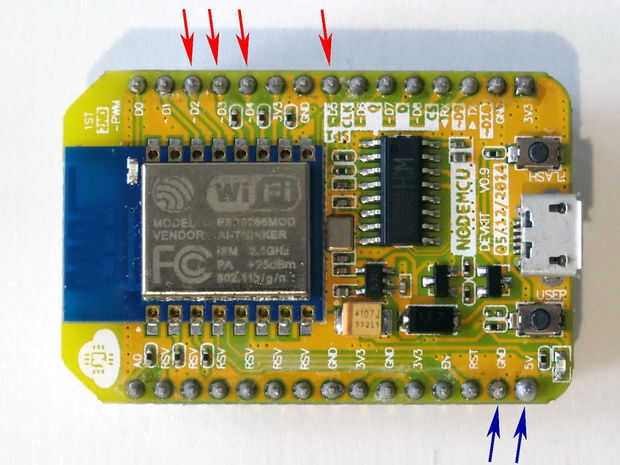

  10. Cuadro 4 muestra en rojo los pines NodeMCU 0.9que mercancías conectan en este paso. En azul se muestran las conexiones en el paso anterior
