ESP8266 y Visuino: mando a distancia WiFi Smart coche Robot con Wii Nunchuck (9 / 29 paso)

Paso 9: En Visuino: agregar y conectar el componente de Motor controlador puente

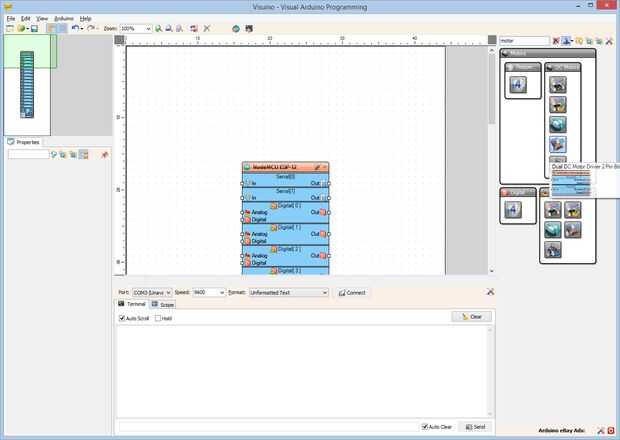

  1. Tipo "motor" en la caja del filtro de la caja de herramientas del componente, seleccione el componente de "Dual DC Motor Driver 2 Puente de perno (L9110S, L298N)" (foto 1) y caer en el área de diseño
  2. Desde que salimos de los puentes ENA y ENB el módulo L298N controlador de Motor, controlará con solamente 2 pernos por motor. Visuino también incluye un componente para controlar con 3 pines, si los puentes se desconectan, pero no es necesario

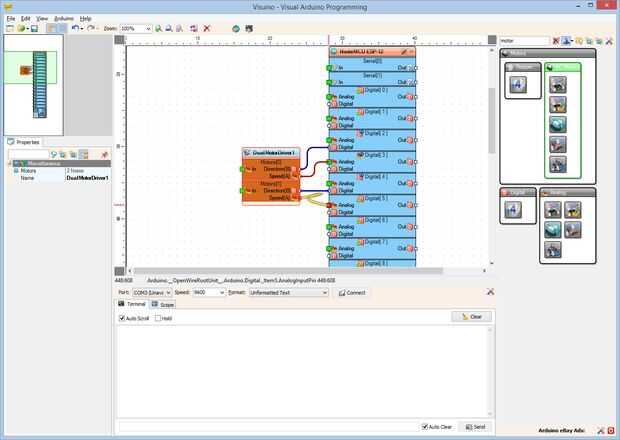

  3. Conectar la clavija de salida de "Direction(B)" del canal "motores [0]" del componente DualMotorDriver1 en la clavija de entrada "Digital" del canal "Digital [2]" del componente "NodeMCU ESP-12" (foto 1)

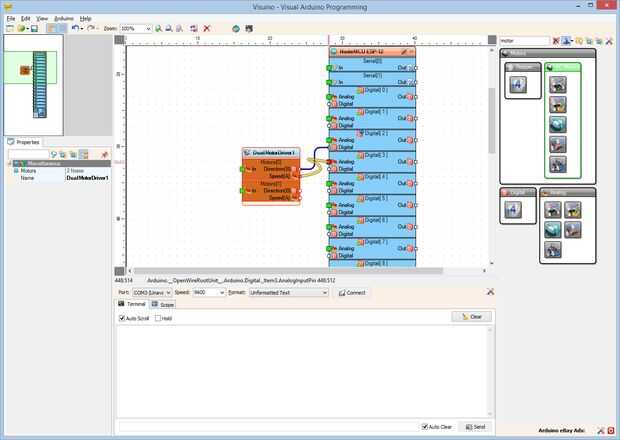

  4. Conectar la clavija de salida de "Speed(A)" del canal "motores [0]" del componente DualMotorDriver1 en la clavija de entrada de "análogo" del canal "Digital [3]" del componente "NodeMCU ESP-12" (foto 2)
  5. Conectar la clavija de salida de "Direction(B)" del canal "[1] los motores" del componente DualMotorDriver1 en la clavija de entrada "Digital" del canal "Digital [4]" del componente "NodeMCU ESP-12" (imagen 3)
  6. Conectar la clavija de salida de "Speed(A)" del canal "[1] los motores" del componente DualMotorDriver1 en la clavija de entrada de "análogo" del canal "Digital [5]" del componente "NodeMCU ESP-12" (foto 4)
