¿Es el mejor grabador de PCB en cada cocina? (1 / 6 paso)

Paso 1: La teoría detrás de grabado de pcb

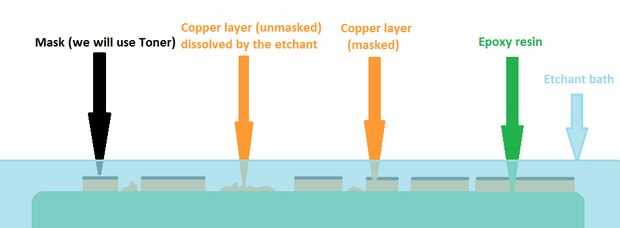

Una placa de cobre está hecha de un tablero de resina de epoxy cubierto con una fina capa de cobre. El reactivo reacciona con la capa de cobre y disuelve, excepto donde una máscara protege el cobre. El epoxi quedo intacto ya que no interactúa.

Aquí están las dos reacciones químicas que tienen lugar: (1) cloruro férrico (también conocido como cloruro de hierro (III)) y (2) vinagre Hidrógeno peróxido/sal mezcla.

El reactivo es el resultado de la combinación de ácido acético (que representa a 80 gramos por litro de vinagre blanco según la botella que dice acidez 8 °]) y peróxido de hidrógeno (que es en concentración total 3%).

Podemos calcular la relación óptima de cada componente para obtener una cantidad máxima de la misma.

Peróxido de hidrógeno es de 34 gramos por topo y el ácido acético es de 60 gramos por topo.

Así, en un litro de vinagre son 80 gramos de ácido acético que representa a 80/60 o 4/3 moles de ácido acético. En un litro de peróxido de hidrógeno, que pesa aproximadamente un kilogramo, tenemos 3% x 1000 gramos = 30 gramos, casi un topo, de peróxido de hidrógeno puro.

Porque la reacción utiliza dos veces el número de moléculas de peróxido de hidrógeno de moléculas de ácido acético podemos decir tenemos que poner más o menos una proporción de 2/3 de peróxido de hidrógeno y vinagre en el volumen óptimo de cosas.

Ahora usted puede estarse preguntando "¿por qué queremos añadir sal para?".

Bien, una posible explicación (no sé realmente que es la correcta) es que la reacción neutrales átomos cúbicos de la Junta a iones Cu2 + en solución que se forma acetato de cobre (es la combinación de un ión Cu2 + y dos iones del "acetato" CH3COO -). Y, en un momento dado el baño alcanzaría un equilibrio (porque hay tanta Cu2 + formación de Cu a Cu2 + volviendo a una forma sólida de Cu).

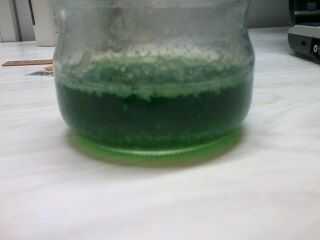

Generalmente esto ocurre antes de su junta sus canciones hermosa, que es bastante triste. Sal de mesa, o NaCl, trae cloruro los iones Cl-a que Cu2 + los iones se adherirá para formar cloruro cúprico o CuCl2 en lugar de quedar en la solución (los iones infinitamente vendría hacia adelante y hacia atrás de Cu a Cu2 +). Usted puede verlo durante la reacción (si dejas la reacción con sin sal dará vuelta al azul que es el color del acetato de cobre y una parada, mientras que si pones sal se vuelve verde, el color de cloruro cúprico y continuar).

Al hacerlo, el punto de equilibrio se empuja hacia delante y más cobre se puede disolver, por lo que, si eres generoso de sal (si se introduce sal en exceso) puede conseguir su PCB al final! Una cucharada de sal en el tablero en general es suficiente.

Hipótesis: Teniendo en cuenta las concentraciones de peróxido de hidrógeno y ácido acético en nuestra "receta" cloruro férrico debe ser mucho más eficiente. Sin embargo, el peróxido de hidrógeno/vinagre/sal parece ser menos costoso y más seguro.


Ahora viene la diversión parte, vamos a poner la bata de laboratorio y grabado PCB!
