Consejos para grabado de PCB DIY gran rápido te va a encantar

Fondo

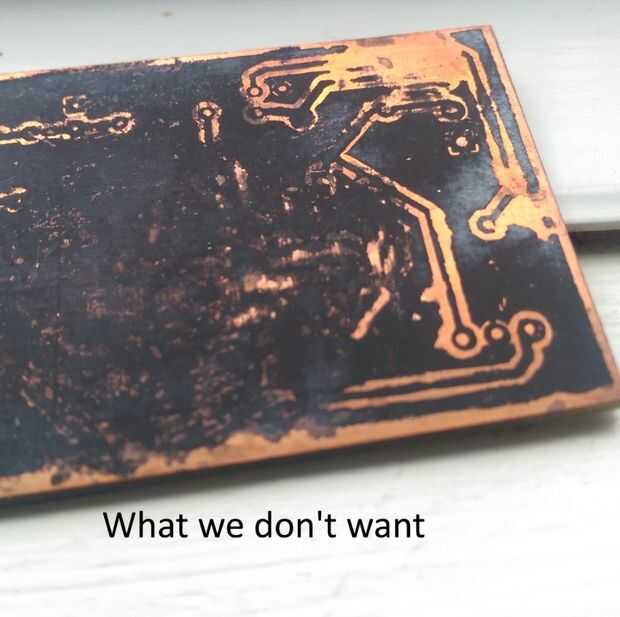

Hay muchos posts gran instrucción sobre diversos métodos de grabado de placas PCB. Más simplemente, describir el proceso, dar un par de punteros pero son no muy robusto y puede acabar como yo; underwhelmed con sus resultados preguntándose por qué usted pierde 4 horas en un inútil pedazo plateado semi-cobre de basura.

Objetivos

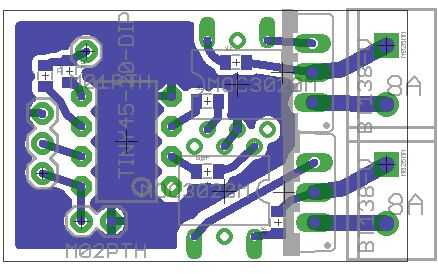

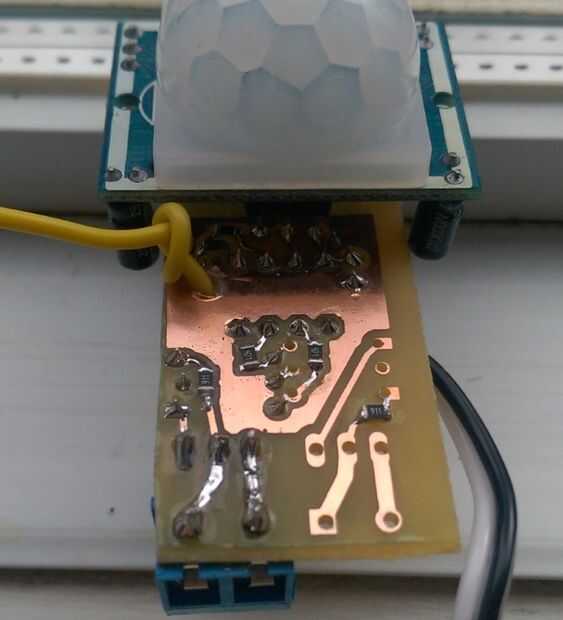

GRANDES placas de PCB exactos cada vez

RÁPIDAMENTE; Puedo hacer una tabla de ilustraciones para taladro prensa en unos 30 minutos.

Por estas razones; Yo estoy centrado en la tradicional exposición de foto-sensible/fix & etch método. He probado muchas otras técnicas, aquí por qué no utilizarlas;

Pluma/vinilo: es una técnica aceptable, pero lento, difícil de constantemente hacer.024 echada o mejor y que incluso soy un buen dibujante. Finalmente los resultados mira hora demasiado amateur.

Transferencia de toner: He visto grandes resultados con este método en línea, pero honestamente, no puedo reproducirlos. Acaba de obtener un lío pulpy que no grabe bien. También creo que tiene más pasos más difícil/messier y juntas previamente sensibilizadas son sólo aproximadamente el 20% más de cobre.

Impresora láser/CNC de corte: Demasiado hardware para todo. Sin embargo, impresora laser de cobre directa podría convencerme si es estándar.

Así que ahora que sabemos que estoy hablando de técnica tradicional exposición-desarrollo-etch... Por cierto, esas tiendas grandes Consejo profesional hacen juntas este camino. Es simplemente difícil de superar.


Se necesita práctica para obtener buenos para nada y no tengas miedo al fracaso.
