Grabado de PCB con Press'n'Peel

Estos días para hacer los PCB no necesita toneladas de caro exponer equipos y tanques de burbuja, se puede hacer sencillamente en su piso de la cocina o en un garaje y con un presupuesto ajustado. Hay muchos instructables ya sobre cómo crear PCB con toner y papel fotográfico glossy o páginas de revistas etc.. Pero ¿qué pasa si quieres algo confiable, que se pela hacia fuera sin ningún remojo?

Prensa ' n ' Peel es una marca de sistema de transferencia de toner distribuido por Tekniks. No estoy seguro si desarrolló la tecnología, pero parece ser un mylar como película con una emulsión fina azul revestida en la misma. Esta capa es muy débilmente adherida a la película plástica.

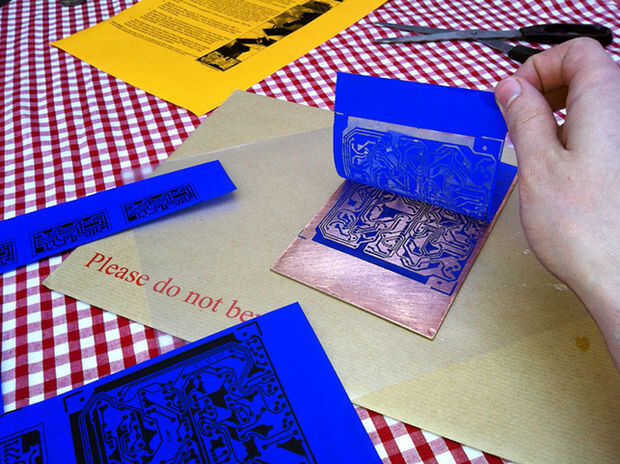

La forma en que funciona es grabado en el lado azul con una impresora láser, luego Dale la vuelta y hierro sobre el cobre. El toner nuevo se derrite y se pega al cobre (igual como papel brillante) pero como la capa azul tiene mala adherencia a la hoja viene despegarse como usted pela lo apagado dejando el residuo sólo donde el toner fue.

Aunque no es la única marca disponible, también hay papel de Pulsar y he leído en algún lugar hay una empresa del lejano Oriente que produce pero no pude encontrar ninguna información sobre esto.

Es una manera muy excelente de la producción de PCB en un instante, usted puede preparar un lote ideal de PCB en 30-40 minutos. También se detallan suficientemente SMD soldadura y con buena alineación de doble cara es posible. No es sin dificultad aunque, adherencia del toner sigue siendo un problema y por eso he escrito esta guía para obtener resultados perfectos cada vez.
