Hola y Bienvenidos a mi primer instructivo! Aquí Recorreremos juntos el viaje económico de cómo hacer tu propio escáner de láser 3D.
Si te gusta este proyecto, estaría super agradecido su voto en el concurso de completo espectro láser!!!!
Hay algunos tutoriales de escáner 3D (muy bueno) aquí ya, pero éste es un poco diferente por dos razones:
- No se utilizó prefabricadas 3D software de escaneo. Todo esto se hace utilizando Arduino y procesamiento. Libre de utilizar programas de microcontrolador y gráficos open source.

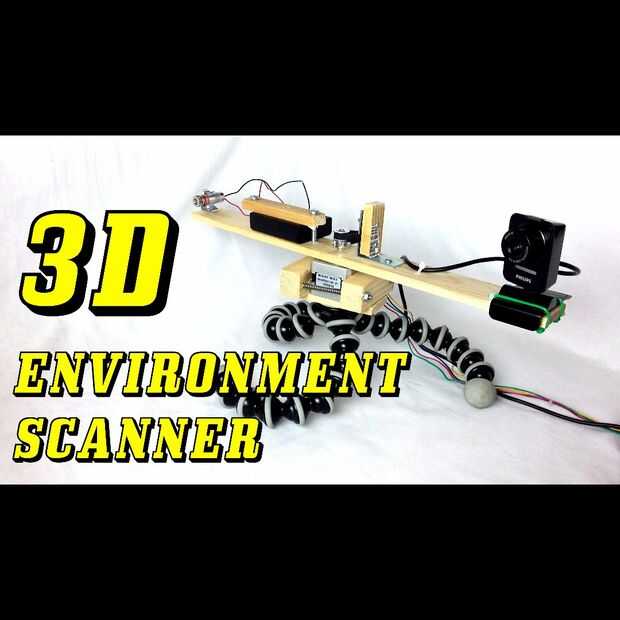

- Mientras que la mayoría de los exploradores utiliza una placa giratoria para escanear objetos pequeños, éste da vuelta la cámara y el láser, lo que es capaz de escanear alrededor de sí mismo a través de 360 grados.

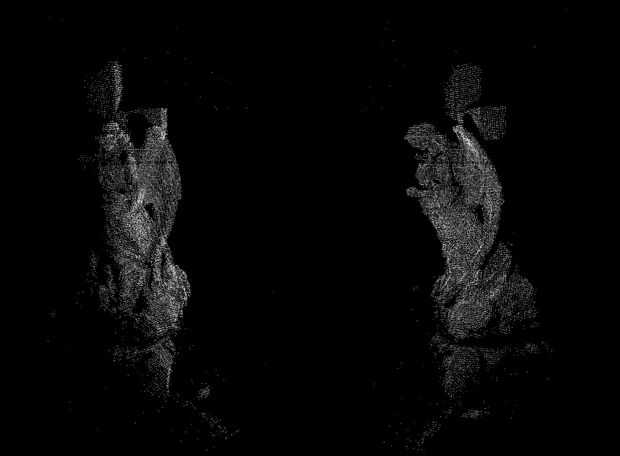

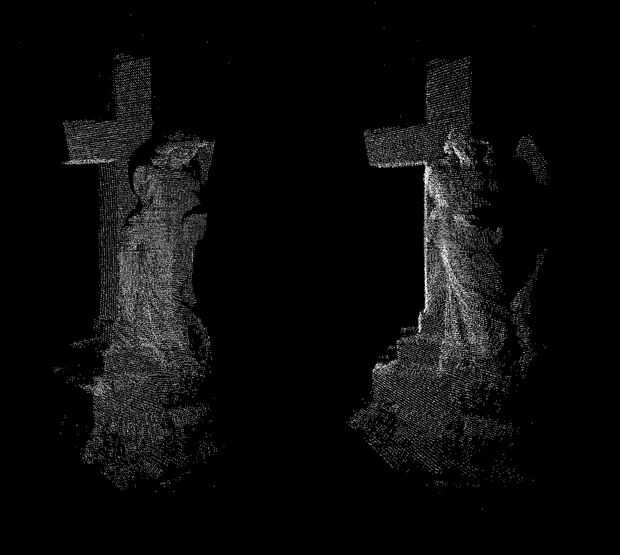

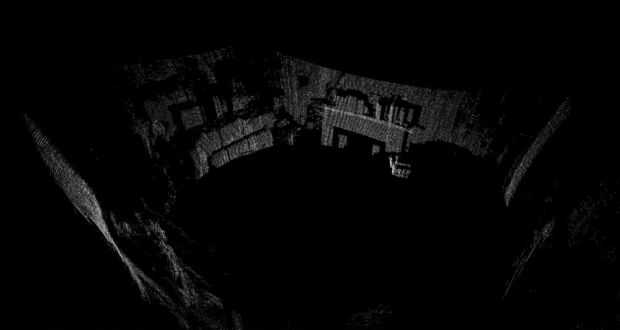

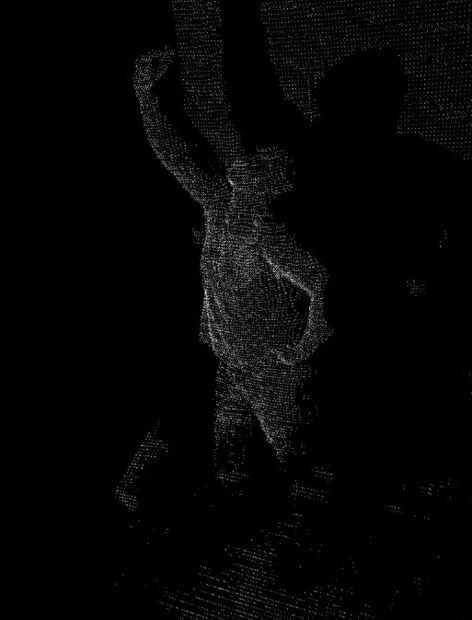

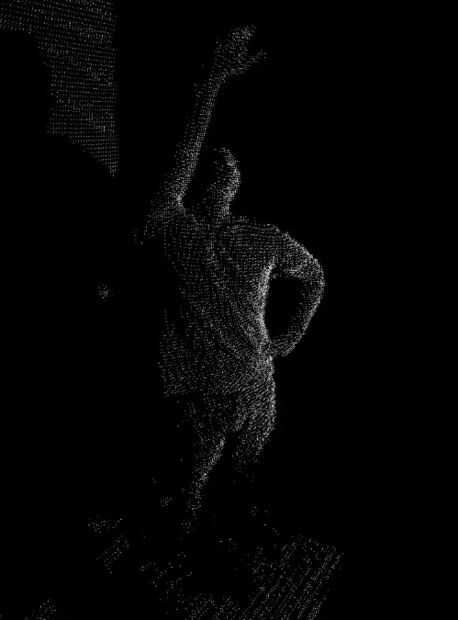

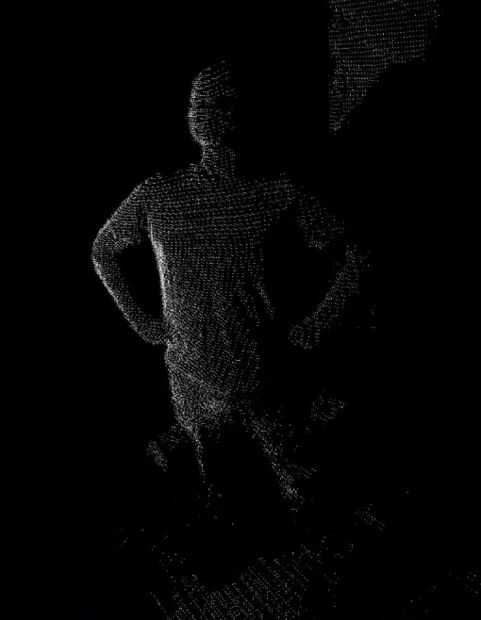

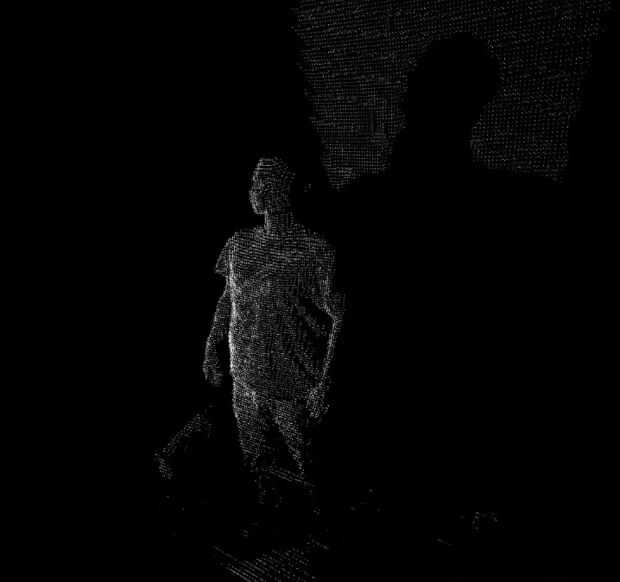

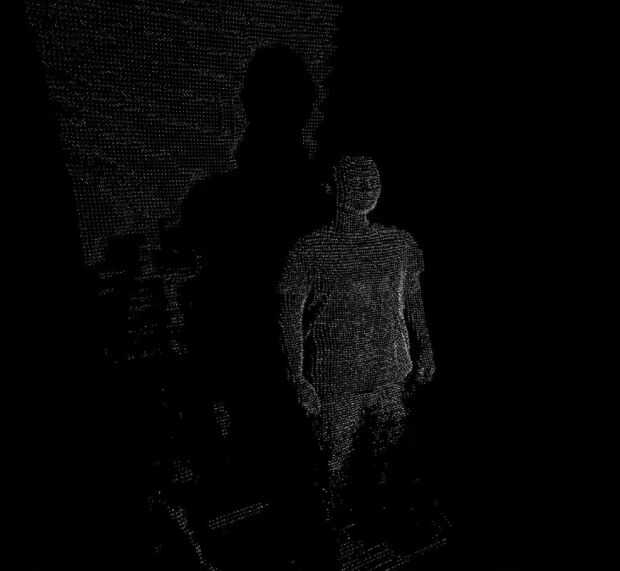

Esto significa que puede ser utilizado para cosas como el escaneado de una habitación o un ambiente al aire libre para el diseño de niveles en un juego. También puede ser utilizado para el escaneo de rostros y cuerpos (3D autorretratos).
Además de eso, el hecho de que se hace desde cero, es muy personalizable. Así por ejemplo puede cambiar el tamaño físico de la plataforma para explorar un área más grande. También se puede jugar con la resolución de la exploración y la velocidad.
Si eres como yo y no me gusta convertir palabras de ojo a los sonidos del cerebro, puede ver la versión de la película que he preparado! Recomiendo encender los subtítulos generado automáticamente si usted está después de una risa.
Si usted es un gran fabricante, entonces usted probablemente ya tiene la mayoría de los
materiales necesarios y esto deberían costar alrededor de £20-£25 para las partes menos comunes (paso a paso motor/controlador, la webcam y la línea láser). No tiene que ser un lujo webcam, definición estándar es mejor ya que usa menos potencia de procesamiento. Una webcam HD es totalmente innecesaria, pero si ya tienes uno entonces utilizarlo!
No pongo precios de piezas individuales porque como todos ustedes saben que puede variar enormemente dependiendo de cómo local que desea comprar. Si están dispuestos a esperar más de un mes para todas las piezas, se podría recibir todo sobre £20 o £30.
Y otra cosa, realmente no necesita un motor paso a paso. Puede utilizar cualquier motor, pero debe tener algún tipo de retroalimentación de posición, como el motor de un servo o un motor de DC con un codificador rotatorio. Finalmente planeo utilizar un motorreductor DC con encoder esto daría mucho mejor rendimiento porque tienen movimientos más suaves que el paso a paso y proporcionar más esfuerzo de torsión del engranaje.
Y otro otra cosa, también no necesita la pantalla LCD o el potenciómetro. Son sólo para facilitar un poco los controles.
Materiales necesarios:
- Webcam exterior
- Módulo láser de línea
- Polea y motor NEMA 16 paso a paso
- Correa de distribución (~ 10cm)
- Soporte en forma de L
- Broche de Terry (9mm)
- 3 x batería AA
- Trípode
- Unas tiras de madera
- Tuercas y tornillos
- Tornillos
- Abrazaderas de plástico
Electrónica necesaria:
- Arduino Uno
- pantalla de LCD de 16 x 2 (opcional)
- 2 potenciómetros de x (opcionales)
- Motor paso a paso Driver (A4988)
- fuente de alimentación 12V
- Condensador de 100uF
- Cables de puente
- Protoboard
- 4 x conector de bloque de terminal de tornillo
Herramientas necesarias:
- Taladro
- Sierra para madera
- Destornillador
- Cortadores de alambre
Programas necesarios:
- Arduino
- Procesamiento de 3.05b
Esta versión de procesamiento debe ser utilizado hasta el renderizado 3D se fija para las nuevas versiones.
