Escáner 3D de múltiples frambuesa PI

ACTUALIZACIÓN: Revisa el paso 8 para la última versión de mi explorador y un enlace de descarga de los scripts de python.

Hola,

Yo soy un gran fan de Arduino y frambuesa PI y también el amor de impresión 3D. Yo quería ser capaz de hacer un modelo 3d de mis hijos y comenzó a investigar cómo construir un escáner 3d. Encontré un montón de soluciones por ahí, pero el problema con la mayoría de ellos es que el tema tendría que sentarse quieto por un rato... bueno creo que sería más fácil para mí inventar una nave espacial que puede volar a Marte entonces inventar una solución para mi hijo de 2 años se siente todavía :-( Así que ninguna de esas soluciones donde va a trabajar.

Yo sabía que tenía que subir con una manera de tomar al instante muchas imágenes al mismo tiempo. Así que primero empecé a investigar qué cámaras digitales baratas existe. Si podría encontrar un modelo barato, probablemente podría hacer un sistema de disparo automático mediante arduinos. Pero entonces tengo todas las imágenes en muchas tarjetas SD diferentes y no he podido encontrar una buena cámara digital barata.

Entonces me di cuenta de la combinación de cámara de PI y PI de frambuesa. Un módulo de "bastante" asequible, que ya es ethernet conectado, por lo que pude hacer el disparo de las cámaras mediante la red y una manera fácil de descargar todas las imágenes en un lugar centralizado. Así empezaron a mi proyecto (e inversión).

He comprado para este proyecto:
-Pasteles de frambuesa 40 para este proyecto y 40 cámaras de PI.
-40 tarjetas SD de 8Gb
-1 individual 60A 5v fuente de alimentación para alimentar todas las tartas de frambuesa
-Led tiras y una fuente de alimentación potente 12v para alimentar en

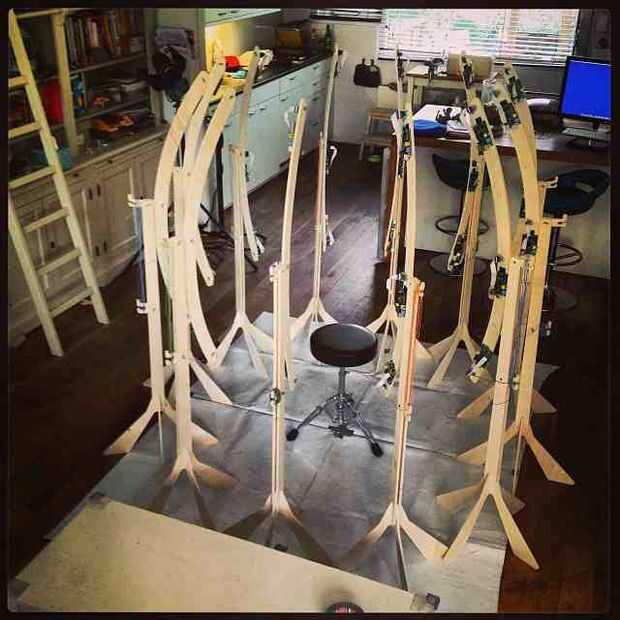

Como soy una persona impaciente no construir la configuración del todo a la vez, comencé de con 12 cámaras y ya en serio quedó impresionado con los resultados. Por lo que no necesita 40 cámaras, especialmente no si desea coger sólo la parte delantera de una cara de las personas.

Aquí una salida de resultado:

ACTUALIZACIÓN:

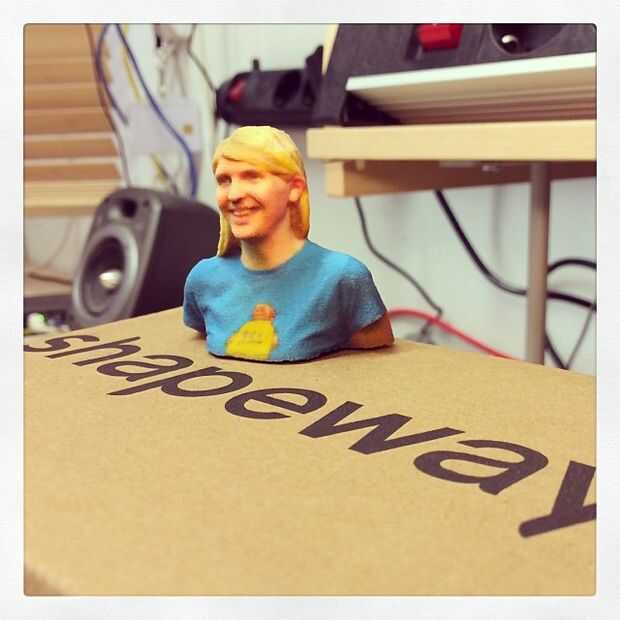

He incluido una foto de Britt (el modelo en el video) se imprime a todo color de shapeways.

UPDATE2:

Por fin pude hacer un escaneo de mi pequeño hijo Hugo (2years viejo). Fue hecho usando 47 frambuesas y usando mi nuevo softboxes con luz permanente. Esto me permite tomar imágenes con ninguna sombra. No puede esperar a recibir el modelo de impreso de shapeways :-)

Hugo - enviar para impresión 3d
