Construir un escáner 3d escritorio DIY con resolución infinita.

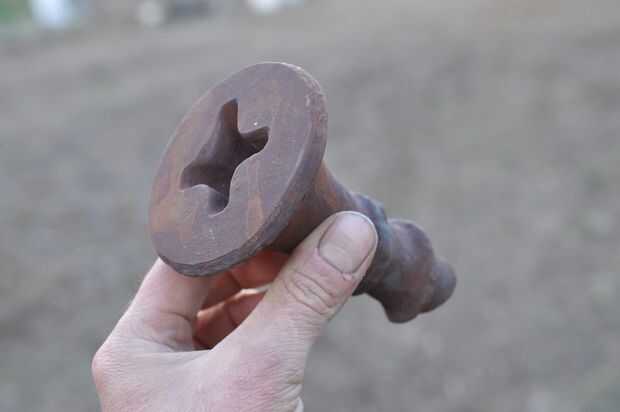

Si ya tienes una cámara de este proyecto costará menos de $50 para completar. Si te gusta comprar en AliExpress probablemente usted puede construir para alrededor de $30. Si usted desea apoyar su intermediario local, más de la energía también, pero le costará un poco más. El tornillo gigante que se muestra arriba fue hecho de un tornillo de panel de yeso regular con este escáner y una DSLR de Nikon.

Digitalización 3d escritorio ha hecho grandes avances en los últimos años pero aún tiene grandes limitaciones. Hardware de escáner se basa en un volumen específico de análisis y resolución. Usted puede conseguir resultados decentes, pero sólo si el objeto ajusta ese punto dulce. Si el objeto es demasiado pequeño o demasiado detallada o el escáner sólo está teniendo un mal día su exploración se verá como una patata. Por suerte hay otro enfoque. La fotogrametría utiliza un conjunto de fotografías 2d regulares desde todos los ángulos alrededor de un objeto. Si un punto de un objeto puede verse en al menos tres cuadros entonces su localización puede ser triangulada y mide en tres dimensiones. Mediante la identificación y cálculo de la ubicación de miles o incluso millones de puntos el software puede construir una reproducción muy precisa. A diferencia de un escáner basado en hardware no hay limitaciones de tamaño o resolución para este proceso. Si usted puede fotografiar un objeto puede 3d escanearlo. Funciona de las moléculas a las galaxias, o que si ellos nunca aprobaría mi tiempo de Hubble.

El factor limitante con la fotogrametría es la calidad de las fotografías y así la habilidad del fotógrafo. Fotos deben ser bien expuestas y en foco agudo de la maquinilla de afeitar. También debe espaciados alrededor del objeto capturan cada parte para que se analicen y se superponen suficientemente que el software puede averiguar donde pertenece cada disparo. Con objetos grandes esto puede hacerse manualmente con algo de práctica, pero es prácticamente imposible hacerlo bien con un objeto pequeño. Este escáner automatiza el proceso.
