: Emergencia USB pared Solar Solar enchufe (2 / 6 paso)

Paso 2: montaje de Panel Solar

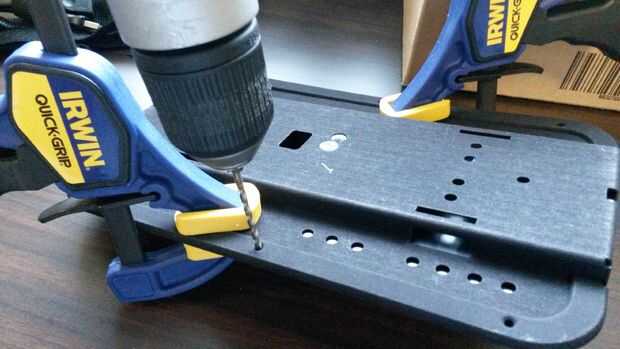

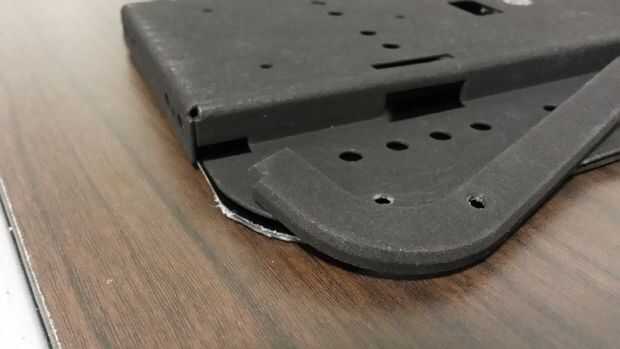

Si el panel solar no viene con 6 agujeros eso línea de con el borde plástico ajuste y cuerpo, usted puede hacer los agujeros mediante la inserción de trim en to las ranuras del cuerpo, sujeción del panel solar a ellos y taladrar los orificios con una 1/8" pedacito de taladro. Estos serán los agujeros para los remaches durante el montaje final.

Cortar uno de los cables USB 21" del final femenino. Tira la chaqueta externa. 5" desde el extremo, retire el blindaje y la tira el negro y rojo los cables de. 25" del final. Corte el verde y el blanco los cables porque no son necesarios.

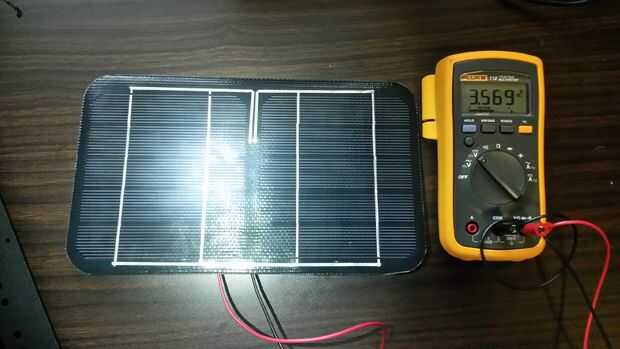

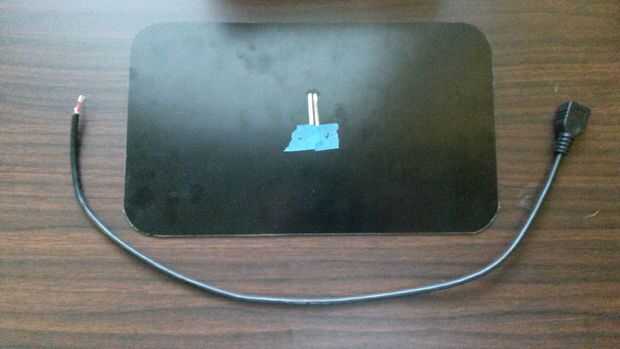

La parte posterior del panel debe tener dos cables. Para comprobar la polaridad, simplemente conecte un voltímetro a los conductores y brillar una luz en el panel. Voltaje positivo significa que los cables positivos y negativos en la orientación correcta. (He tenido un panel con orientación invertida, así que siempre es bueno comprobar antes de soldar)

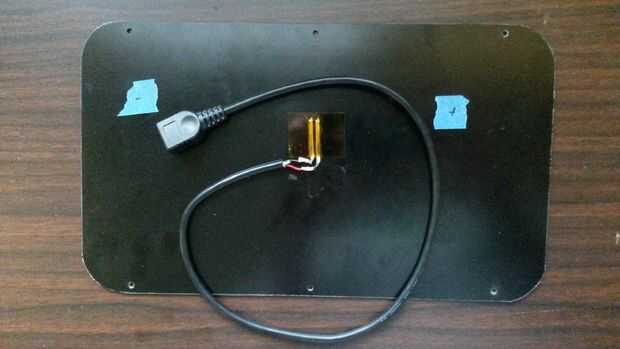

Doblar las puntas hacia el lado y lugar Kapton cinta sobre lo expuesto conduce a que no están siendo soldadas a. Esto protege cables expuestos de la humedad. También puede aplicar epoxi a ellos, pero tomaría más tiempo. (Tener el cable USB sale desde el lado crea un lazo de servicio dentro del cuerpo plástico dándole un efecto de cable retráctil)

Suelde el cable USB rojo al positivo cable y el cable negro al cable negativo. Empuje los cables para ser plana como sea posible. (Cuando el panel se sujeta al cuerpo plástico durante el montaje final, no quieres el de epoxy sobre los cables para golpear la tuerca 1/4-20)

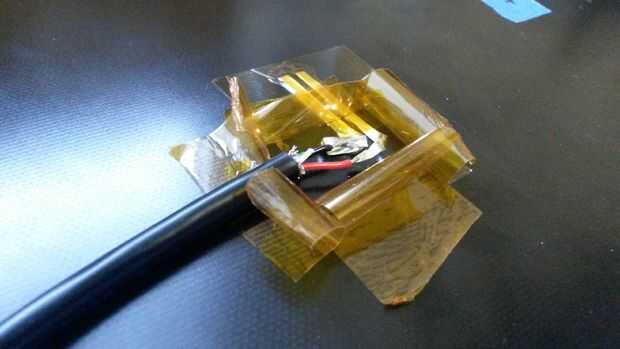

Construir un muro de cinta Kapton alrededor de los cables soldados y cable con sobre un. 25" espacio alrededor de los conductores. Esta pared contiene el epóxico, que actúa como un alivio de tensión de cable y sellador de agua. Asegúrese de la chaqueta del cable dentro de la pared de Kapton para hacer un buen protector.

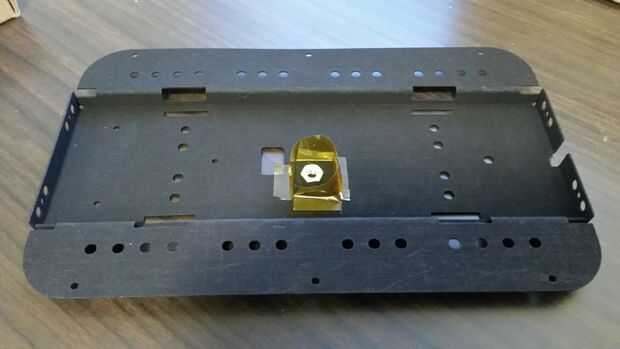

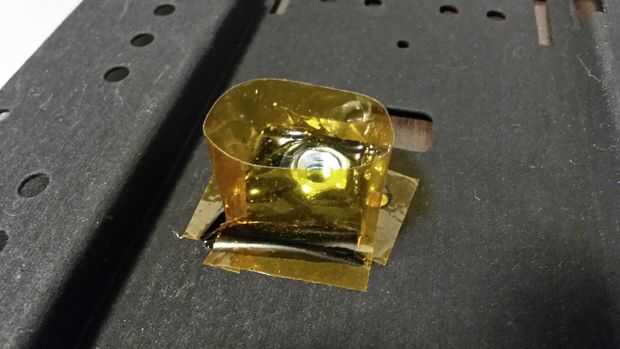

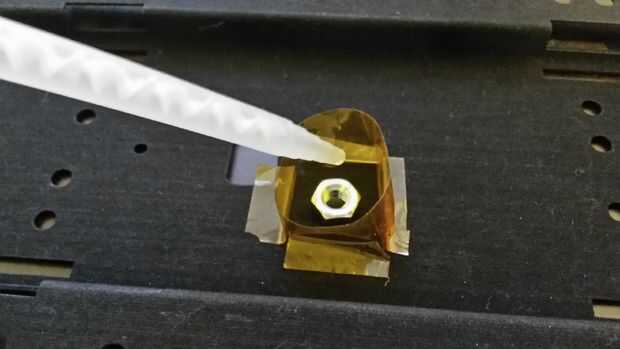

Coloque la tuerca de 1/4-20 dentro del cuerpo de plástico en la parte superior del orificio grande en el centro. Construir un muro de Kapton alrededor de la tuerca con sobre un. 25" de gap y no deje que la cinta toque la tuerca. Asegúrese de la tuerca en el agujero del centro.

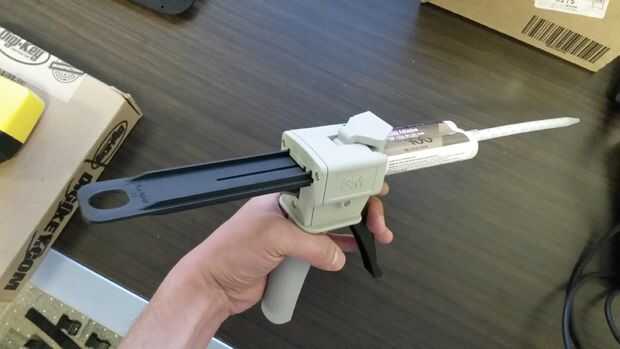

Instale la boquilla de mezcla a la pistola aplicadora. Lo ideal sería que desea utilizar una pistola aplicadora para este paso llegar espacios reducidos. Es posible hacerlo sin una pistola aplicador, pero podría tomar más tiempo y ser más sucio. De cualquier manera, asegúrese de tener algunas hojas de plástico para trabajar y descansar el aplicador de epoxy abajo a coger cualquier derrame de epoxy. Este epóxido tiene un tiempo de trabajo de 5 minutos y endurece rápidamente, razón por la cual todas las partes están preparadas para epoxy primero. Tratar de mantener el flujo en el inyector de epoxy o endurecerán dentro prematuramente y que tienen que sustituir la boquilla. Como endurece, el epoxi te caliente, que es una reacción exotérmica normal. Si epoxy derrames en algo, asegúrese de limpiar inmediatamente antes de que endurezca. También, epoxy puede emitir un olor fuerte por lo tanto, asegúrese de trabajar en un área ventilada.

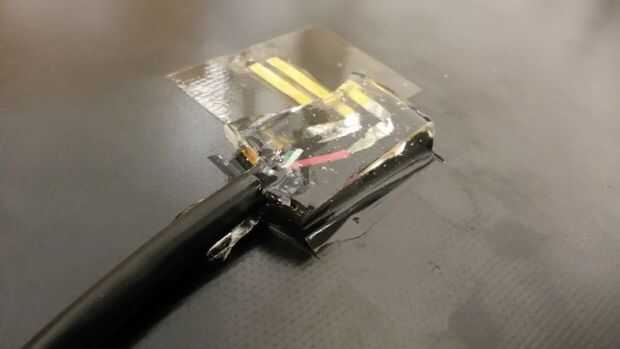

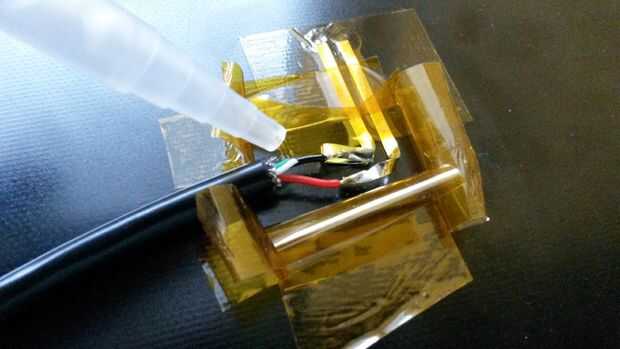

Llenar las paredes de Kapton con epoxy para que apenas cubra los cables y hasta la tuerca 1/4-20. Se llenan los bolsillos LED casquillo epóxico asegurándose de que las ataduras están en el bolsillo. (Una caja de cartón con una ranura de corte fina funciona bien para la celebración de los cables en su lugar.)

Poner una gota de epoxy alrededor de uno de los extremos del aluminio del tubo y deslice la tapa de la base de poder mientras gira la tapa al mismo tiempo. Girando la tapa permite el epoxi uniformemente repartidas y usted debe terminar con un bonito cordón alrededor de la tapa. Este grano visible asegura que el sello de agua es bueno.

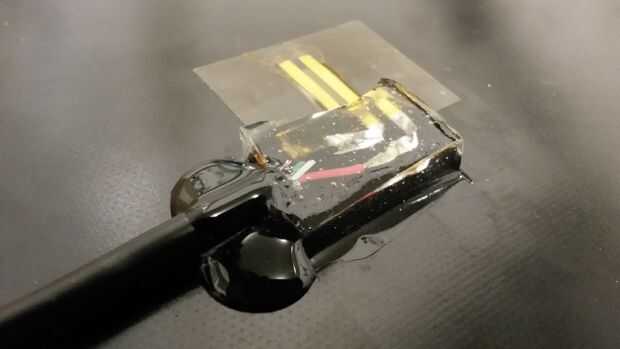

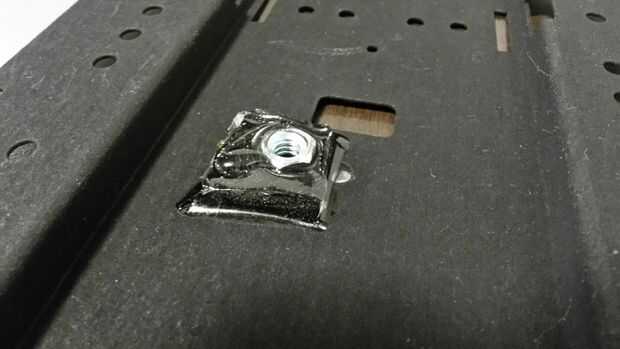

Quitar las paredes de Kapton cinta mientras que el epoxi es todavía gomoso y debe dejarse con un encapsulado de epoxi buena. Compruebe que no hay cables pelados están expuestos y que la tuerca de 1/4-20 es segura. Si crees que el cable del panel solar necesita más alivio de tensión puede agregar algunos más de epoxy en la chaqueta del cable.

La boquilla mezcladora Retire el aplicador y ponga la tapa en el tubo o podría sellar el epoxi dentro del tubo.

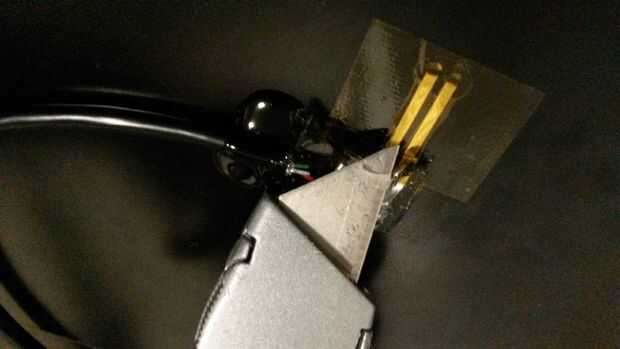

Después de 10 minutos el epóxico debe endurecerse, pero todavía puede ser pegajoso y gomoso por lo que no toque el epoxi. En esta etapa, coloque el panel solar en la parte superior del soporte para asegurarse de que los globos de epoxy no interfieran entre sí. Si lo hacen, puede recortar exceso de epoxy, con un cuchillo. (Para obtener el efecto de cable retráctil, asegúrese de que el cable que sale por el panel solar es opuesta a la ranura en el medio de un borde del soporte. El cable debe bucle alrededor dentro del soporte creando un lazo de servicio)
