: Emergencia USB pared Solar Solar enchufe (3 / 6 paso)

Paso 3: Ensamblaje de la batería

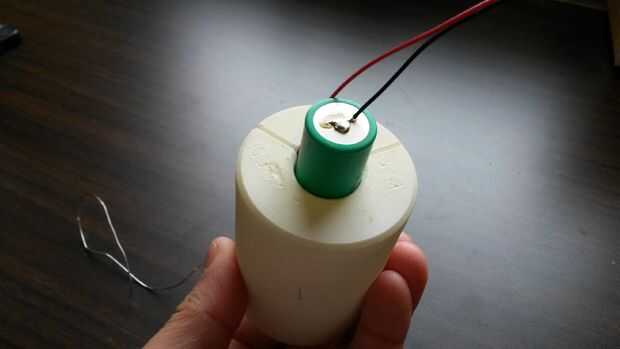

Inserte la batería de NCR18650B en a la potencia base de batería con el lado positivo hacia arriba. La luminaria alineará el rojo y negro los cables como de la soldadura. No toque el soldador y la armadura, porque puede derretir. Es posible que pueda soldar la batería sin el accesorio, pero es mucho más difícil y se necesita algo para mantener la batería caiga. El aparato puede utilizarse también para otros proyectos de la batería.

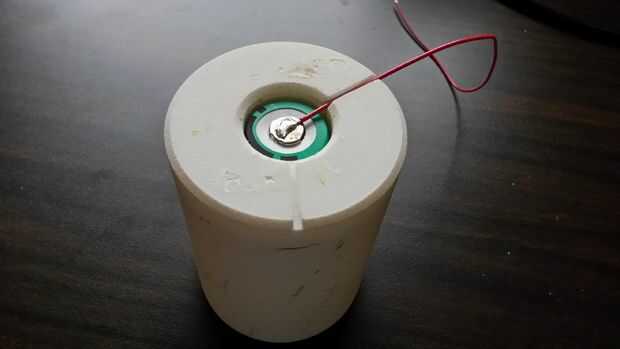

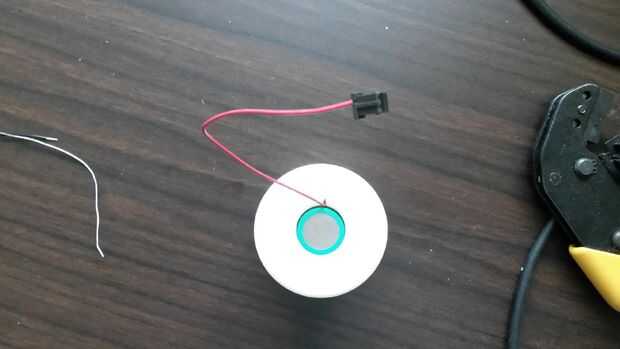

Lugar el. 20" extremo desforrado del rojo largo cable en la zanja con la etiqueta + rojo y el rojo de la soldadura de alambre a la batería. Tratar de soldar a la batería rápidamente porque puede dañarlo demasiado calor a la batería. Si hay cualquier soldadura sobresale, suavizar con el soldador.

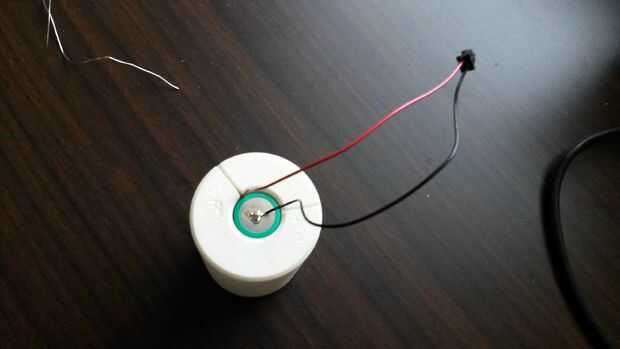

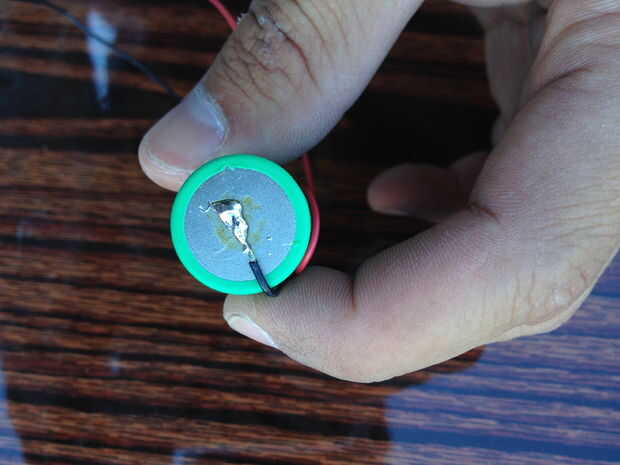

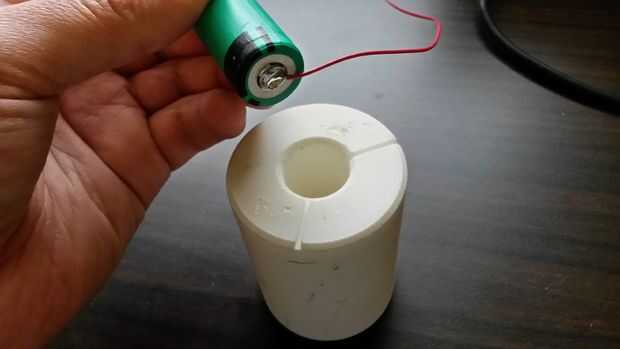

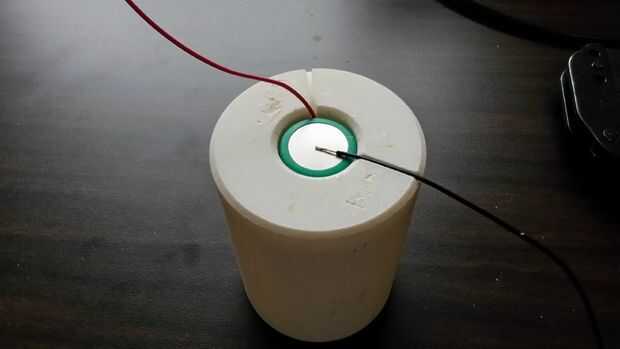

Después de soldar, incline el aparato y presione la batería hacia fuera de debajo con el dedo. Voltee la pila e inserte la batería en el aparato con el cable rojo en el canal rojo y el extremo negativo de la batería hacia arriba. Prensar el extremo de la Red de alambre con el pasador de Hirose e Inserte el pasador al puerto 1 del conector de 2 pines de Hirose. Que desea adjuntar el conector en este punto ya que es peligroso dejar un extremo desnudo colgando de un cable de la batería expuesto y puede causar un corto o quemaduras si toca el extremo negativo de la batería. Lugar el. 20" extremo pelado del negro largo de alambre en el foso de etiquetado - BLK y soldadura alambre el negro a la batería. El extremo negativo de esta batería requiere generalmente más calor a la soldadura porque hay más superficie en contacto con la masa de la batería, pero trate de soldadura rápida. Si hay cualquier soldadura sobresale, suavizar con el soldador.

Doble soldadura, después el final del negro de alambre con el pasador de Hirose e Inserte el pasador al puerto 2 del conector de 2 pines de Hirose. Incline el aparato y presione la batería hacia fuera de debajo con el dedo.

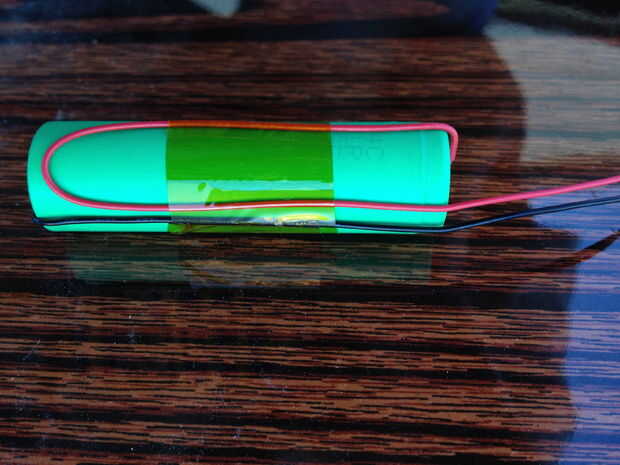

El cable negro de la curva hacia abajo sobre el borde del extremo negativo de la batería y guiar el cable rojo con lazo en el lado de la batería. El efecto debe ser que el cable rojo hacia abajo desde el extremo positivo de la batería es 120 º aparte donde se unen los cables negro y rojo. Esta geometría de alambre permite los cables positivos y negativos salir del mismo lado y da el calce dentro del tubo de aluminio sin ninguÌ n pegamento.

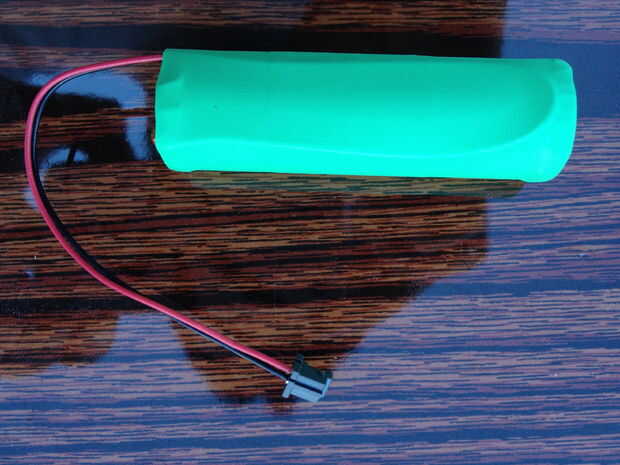

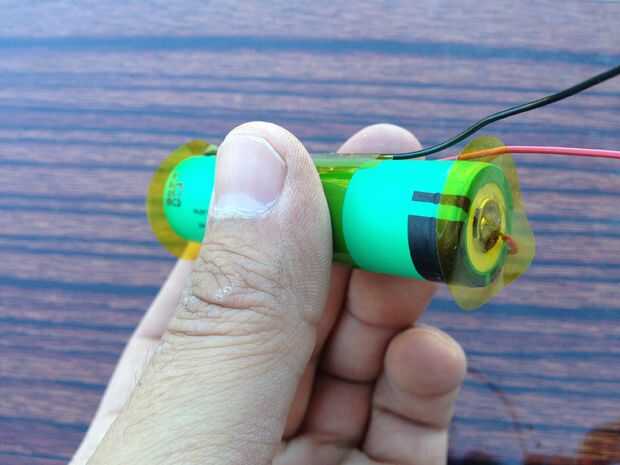

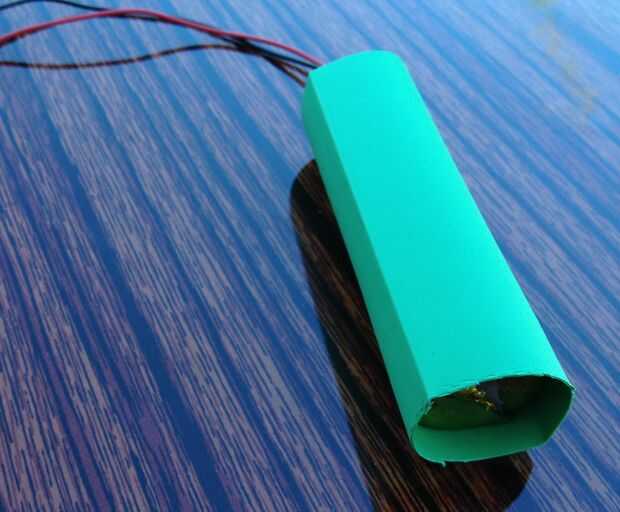

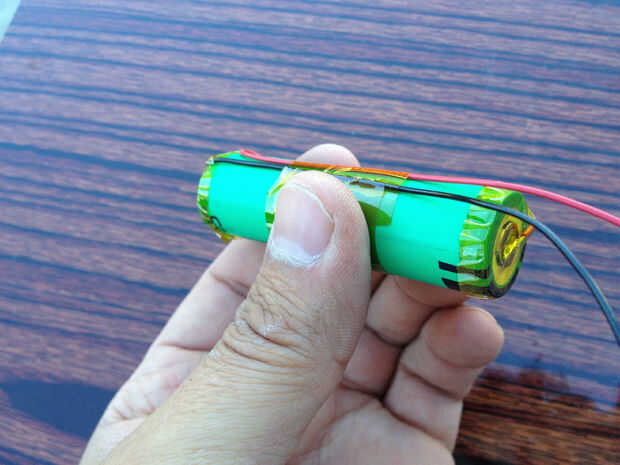

Envolver un trozo de 1" ancho cinta del Kapton una vez alrededor de la mitad de la batería para sostener los cables hacia abajo. Coloque un disco de cinta Kapton 1" en cada extremo de la batería y doblar los bordes sobre el lado de la batería. Luego deslice el tubo del encogimiento del calor de 1" en la batería con el tubo al ras con el extremo positivo de la batería. Toda la holgura de tubo debe pegarse el final negativo. Ahora uso una pistola de calor para reducir el tamaño del tubo para completar el ensamblaje de la batería.

Hacer esto otra vez para la segunda batería.
