Paso 4: Ensamble de base Solar y prueba
CABLES USB

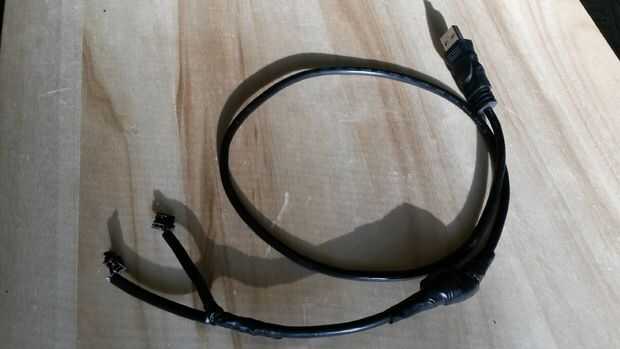

Corte el cable USB con el extremo macho 27,9" de largo. De esa pieza, corte un segmento de alambre largo de 2.3". Tira de. 5" de las chaquetas exteriores blindaje de ambos cables y cortar el verde y blanco los cables que no son necesarios. Apriete los pernos Hirose a 4 hilos. Cable macho 2.3" desde el extremo del empalme y soldadura 2.3" segmento de alambre en paralelo al cable macho con los cables rojos soldados juntos y los cables negros soldados juntos. Enrolle los cables con cinta aislante para crear el cable. Conectar dos conectores de 4 pines de Hirose a los cables con el pin del cable rojo al puerto 2 y el pin del cable negro al puerto 1
Un nudo en el cable 8,1" desde el extremo para formar un alivio de tensión. Envuelva el nudo con algunos doble vuelta la cinta y cinta aislante para hacer más grande si es necesario.
Corte dos conectores machos 8,1" de largo de un cable de 3' masculino y femenino y el pedazo sobrante de Cable macho desde el panel solar. Tira de. 5" de la cubierta exterior y blindaje de ambos extremos. En ambos cables, conecte el pin del cable rojo al puerto 1, el pin del cable blanco al puerto 2, el pin del cable verde al puerto 3 y el pin del cable negro al puerto 4.
CABLE DE LED

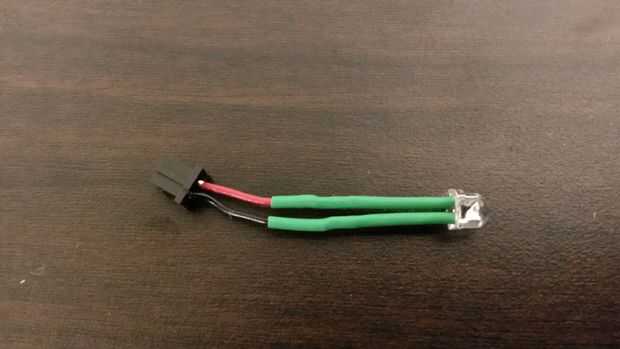

Soldadura el. 20" despojado el extremo del cable negro corto a la pata corta del LED (cátodo) y la soldadura del. 20" despojado extremo del cable rojo corto en la pierna más larga del LED (ánodo). Deslice el tubo del encogimiento del calor 1/16 de pulgada sobre las patas del LED y utilizar una pistola de calor para reducir el tamaño del tubo. Doble el pasador de Hirose a los extremos de los cables. Conecte el conector de 2 pines de Hirose con el cable de Red al puerto 2 y el cable negro al puerto 1.

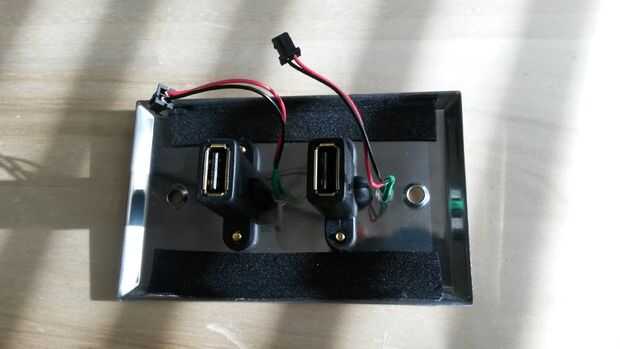

Perfore un orificio encima de cada conector de 13/64" broca y empuje los LEDs a través de los agujeros.
ENCHUFE SOLAR

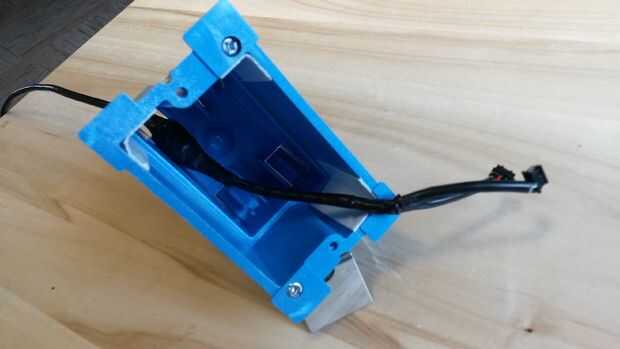

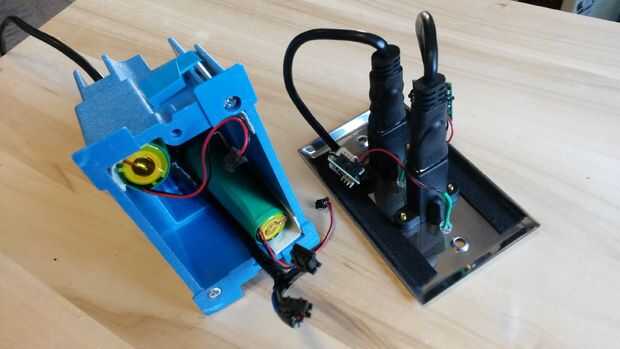

Poner un trozo de doble cinta de nuevo en dos esquinas opuestas dentro de la caja eléctrica. El cable de alimentación a través de la caja eléctrica y coloque las pilas en la cinta para que no caigan. Conecta los dos cables macho corto en el conector de la placa frontal.

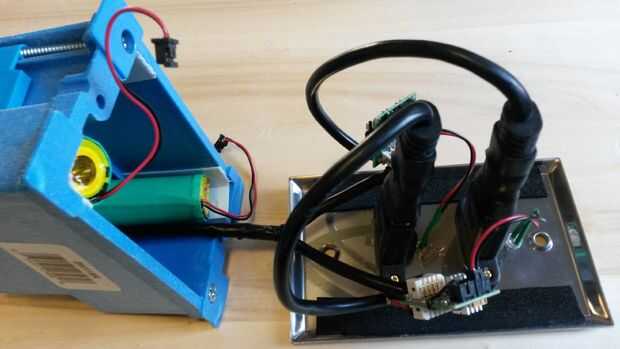

Adjuntar los dos circuitos para los conectores de cable como se indica a continuación:
Hombre corta cables - Conecte a los puertos identificados como USBOUT
Cable-Y - conectar a los puertos identificados como IN6V
Los cables de LED - Conecte a los puertos identificados como LED
Conecte las baterías a los puertos identificados como BAT última para asegurarse de que nada pantalones cortos.

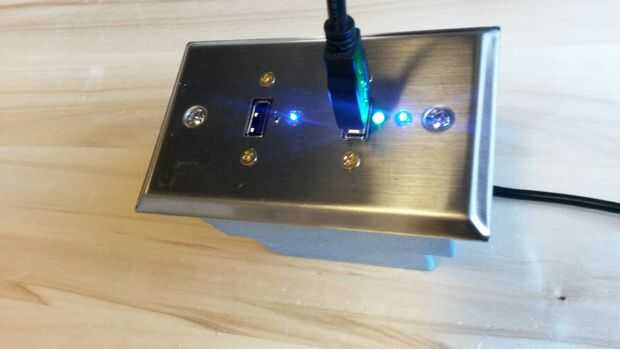

En este punto se puede probar para asegurarse de que todo está conectado correctamente. Enchufe el cable macho a cualquier puerto USB y asegúrese de que el azul LED se enciende. Ahora conectar el teléfono a la toma USB con su cable de teléfono y toma de corriente Solar y su teléfono deben cargar al mismo tiempo. Desconecte y vuelva a conectar el cable del puerto USB de un par de veces para simular una sombra sobre un panel solar y el teléfono debe mantener carga, pero el LED Solar de toma debe encender y apagar. Si funciona, seguir al siguiente paso.

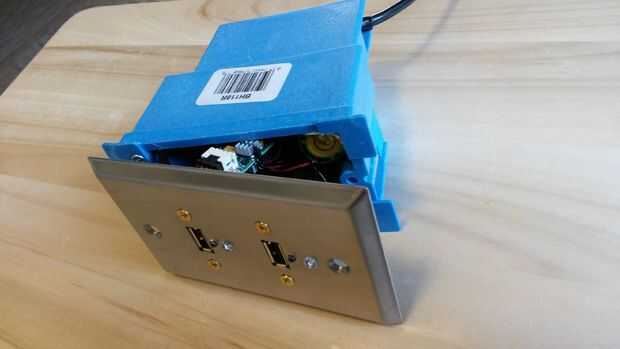

Empuje los cables y circuitos dentro de la caja eléctrica cuidadosamente y atornille la placa frontal.
