Paso 2: Diseñar el Bartop NES - I - la ruptura

This was my first shot at designing a cabinet.  Nunca he seguido ningún plan, pero encontró la inspiración de varias otras máquinas arcade a través de la web.  No quería gastar mucho dinero haciendo esto, y por suerte ya tenía la mayoría de las materiales/piezas/herramientas que necesitaba.  Puesto que ya tenía los componentes principales me trajeron todo junto en mi escritorio y comencé a visualizar mi diseño.

Cosas basado en mi diseño en:

15" monitor de la computadora del LCD con construido en la entrada de AV
Placa base de Nintendo Entertainment System

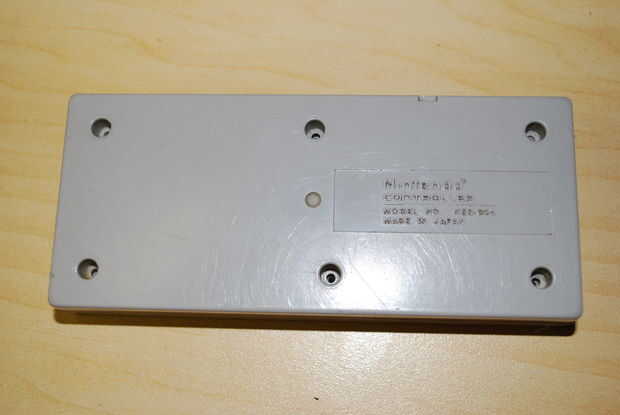

Utiliza Joystick de un próximo proyecto Mame

Yo estoy realmente estrecho para espacio y mi esposa no quiere un gran arcade gabinete ocupando espacio, así que diseñé esto con compacticidad en mente.

Avería del monitor

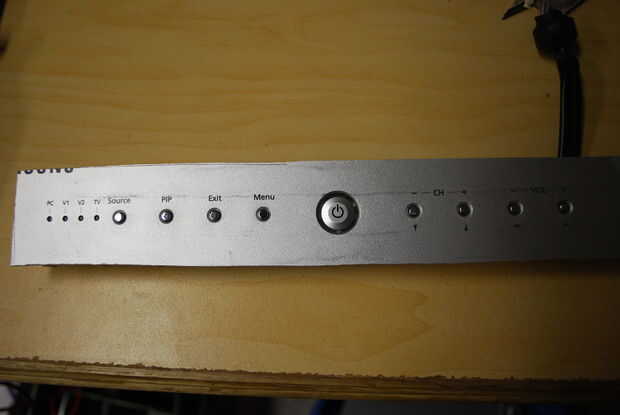

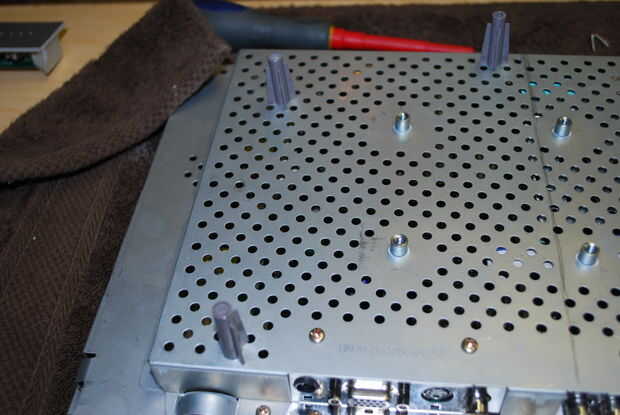

El primer paso fue romper el monitor a solo el marco y la pantalla.  Lo hice por dos razones. Uno, mi monitor tenía un montón de plástica voluminoso y construido en altavoces y dos, debe ser tan pequeño como sea posible.  Retire todos los tornillos y buscar lengüetas de plástico mantiene al monitor juntos.  Desconecté el receptor IR en mi monitor y el poder y el panel de ajustes.  Antes de hacer esto configure su monitor hasta tus preferencias preferidos.  Si tienes suerte como estaba, sin este panel conectado, tan pronto como se conecta el monitor se enciende (y recuerda las configuraciones anteriores).  Utilicé mi herramienta dremel para cortar el panel de control para que si alguna vez necesito cambiar una configuración puedo sólo volver a Fíjelo temporalmente.

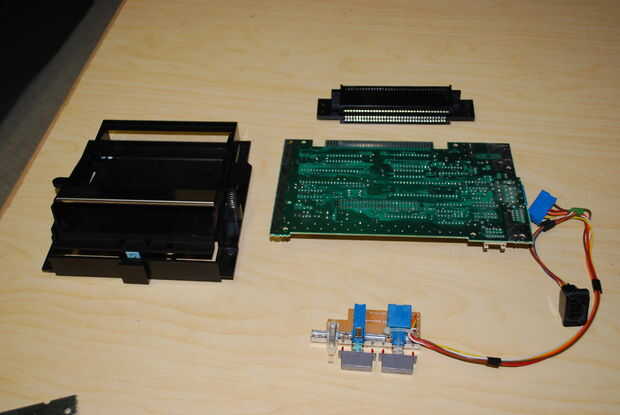

Modificación y ruptura NES

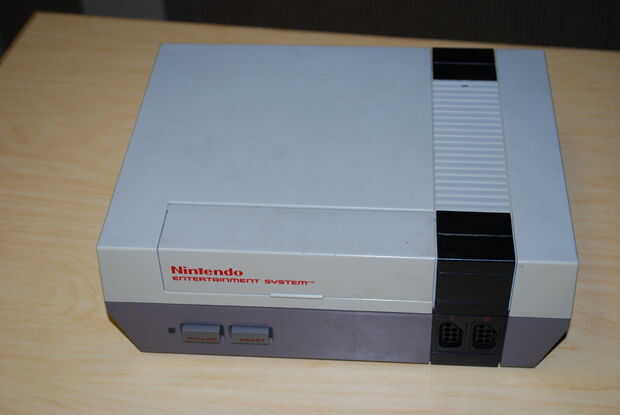

Aquí está un Instructable muestra cómo desmontar tu NES *:
* Estoy en ninguna manera afiliado con NintendoRepairShop.

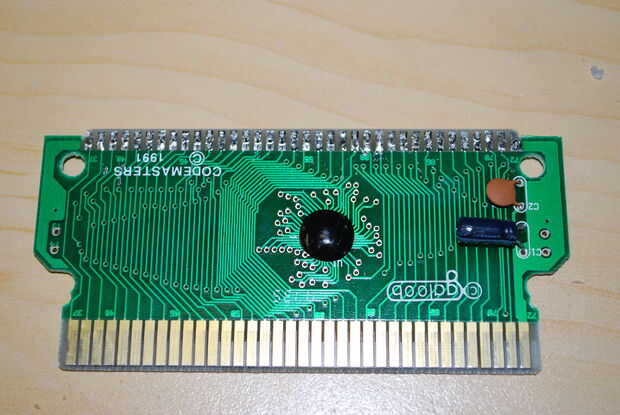

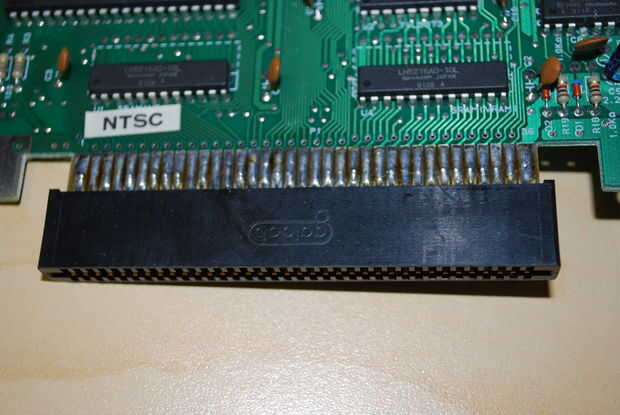

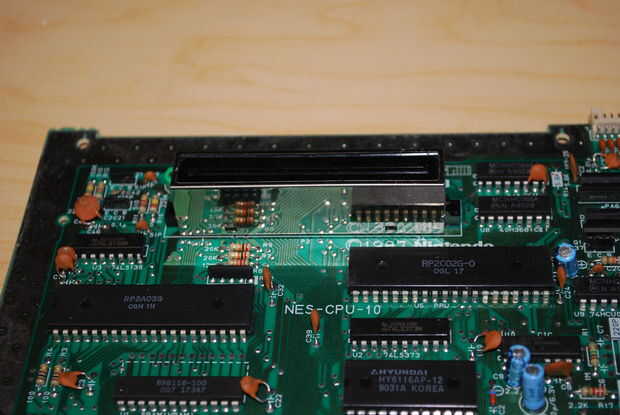

Para la placa madre de la NES, necesitaba hacer un par de cambios.  El conectador del cartucho de fábrica es notorio para no trabajar.  Todo el mundo sabe que después de un tiempo se desgastan los conectores originales y ninguna cantidad de limpieza tus juegos conseguirán trabajo (no soplar en ellos, mata a humedad).  En primer lugar, el conector original requiere que inserte el cartucho, luego presione hacia abajo para facilitar el mejor contacto con los pernos.  Yo sabía que no quería ese tipo de mecanismo para mi proyecto, sino más bien un conectador del estilo de toploader.  Afortunadamente, Galoob ya tenía la respuesta para mí con el optimizador de GameGenie.  Utilice su extractor de humo soldadura. Al desoldar el conector de un GameGenie desmontar y soldar directamente a la placa madre de la NES, tiene el conector NES compatible perfecto.  Me aseguré que limpiar todas las clavijas/conexiones antes de soldar y usar la pasta de soldadura para garantizar buenas conexiones sólidas.

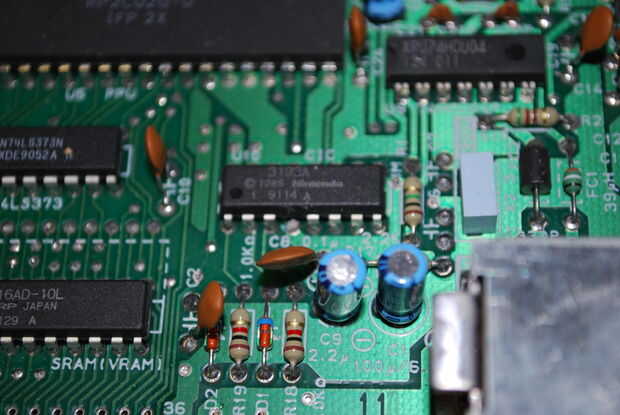

La siguiente modificación a la NES fue deshabilitar el chip de bloqueo.  El chip de bloqueo fue diseñado por Nintendo para evitar juegos sin licencia de funcionamiento.  No obstante, finalmente estas empresas le robó los diseños y sus el propios, o usa técnicas para engañar o aturdir el chip de bloqueo.  Dicho esto, para asegurar la mayor compatibilidad y operación libre de problema es mejor simplemente deshabilitarlo.  Hay dos maneras de hacerlo y muchos fáciles de seguir guía en internet.  La forma más fácil (y la única manera de que nunca lo he hecho) es levantar el pin 4 en el chip de bloqueo.  Normalmente copio lo suavemente con un par de alicates.  El otro método es a cable pin 4 al suelo después de que se levante de la Junta Directiva.

Revisa este Instructable impresionante para una guía de buen cierre:

El siguiente paso es opcional

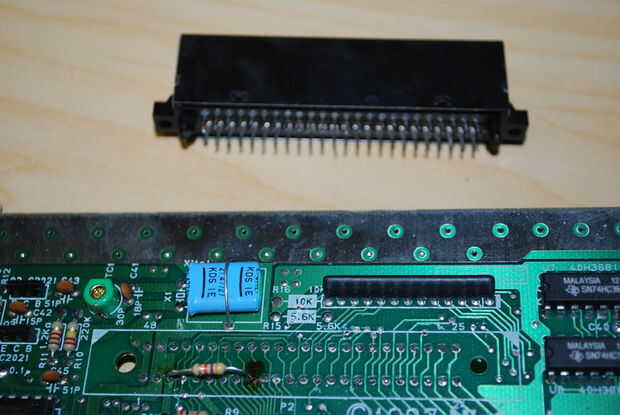

Ahora ya tengo un PowerPak de http://www.retrousb.com que quería utilizarlo para su provecho.  Consolas NES normal no tiene soporte para las capacidades de sonido ampliado del sistema de disco de Famicom y Famicom.  Sin embargo, si utilizas el PowerPak NES de Retrousb, puede escuchar estos sonidos, haciendo una pequeña modificación a la placa madre.  Todo lo que tienes que hacer es soldar una resistencia de Ohm 47 de k entre el Pin 3 y Pin 9 en el puerto de expansión.  Fui más allá y había quitado totalmente la ranura de expansión, pero no es necesario.  Pero la parte que muestro en la imagen es realmente la parte inferior de la placa madre donde normalmente está la ranura.  Usted tendrá que soldar la resistencia en el otro lado si quieres hacer este mod sin quitar la ranura de expansión.

Altavoces

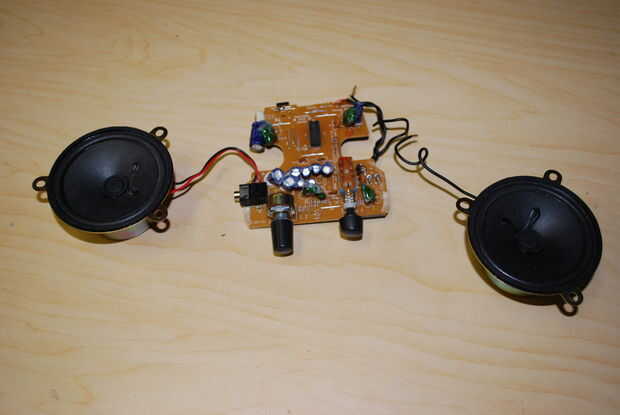

I utiliza un viejo par de bocinas de computadora, tomó em aparte, cortar los cables del exceso. Los altavoces ellos mismos son 3" de diámetro. Bastante directo
