Paso 4: Diseñando el Bartop NES - III - corte trazo corte

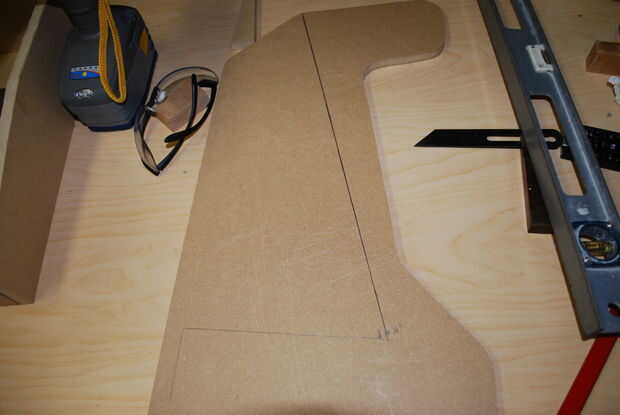

Después de dibujar las plantillas en cartulina me recorto y les trazó dos veces sobre el MDF. Utilizando una sierra de calar corte una parte principal, y las dos partes controlador más pequeños. El último lado necesita dejar deliberadamente un poco de madera extra más allá de las líneas (voy a explicar por qué en el párrafo siguiente). Ahora usar tu archivo y bloque de lijado para limpiar la pieza de "buena" donde siguieron la línea tan cerca como sea posible.

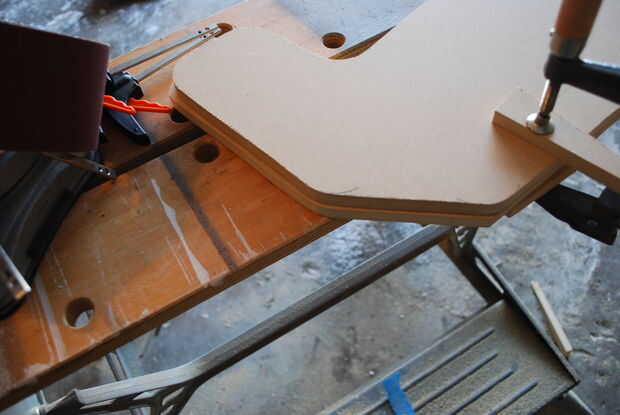

Ahora es tiempo para sacar su router y cargar su poco de moldura al ras. La teoría detrás de la broca de recorte al ras es que usted puede hacer una réplica exacta de una pieza existente. Ahora debe ser cluing el por qué dejamos un poco de basura en la segunda pieza de lado. Sujete los dos lados juntos y asegúrese de que hay exceso de madera que muestra todos los bordes. Ahora, el lado bueno va en la parte inferior. Ajuste la profundidad de la broca para que el rodamiento se está ejecutando en la pieza buena, demasiado baja y usted terminará por corte en su buen pedazo. Si tienes un poco más de 1/2" que es preferible. Sólo tenía una 1/2" así que tuve que hacer un segundo pase de bits.
Si todo va bien, debe tener dos piezas del mismo tamaño exacto.
Visuallizing más
Ahora que se terminaron todos los lados configurarlas para visualizar el siguiente paso en mi construcción. Quería la caja del regulador al estar dentro de mis muros laterales fueron las siguiente dimensiones necesitaba del monitor. Como dije en un paso anterior, quería más pequeña posible. Muchas personas hacen estos gabinetes masivos con monitor biseles de 6", pero éste es menos de 1/2" todo el camino alrededor. Por lo tanto, tengo mi próxima dimensión midiendo el ancho del monitor. Fue 13 9/16" de ancho. Entonces decidió hacer la pieza posterior 13 5/8" por lo que el monitor tiene una pequeña sala de maniobra para la instalación.

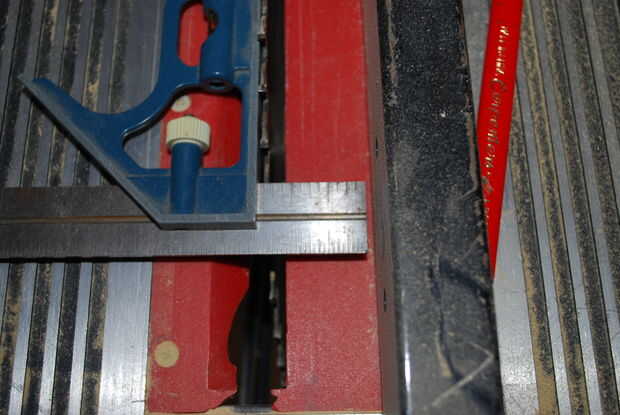

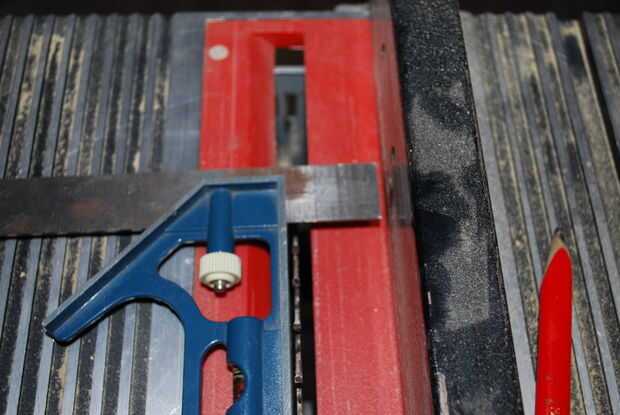

Hice la caja del regulador ligeramente menor que 13 1/2" por lo que puede fácilmente extraer desde la sección principal si quiero quitarla. Después de medir dos veces, me puso mis gafas y utiliza una sierra de mesa para cortar todas las piezas.
