Paso 10: Cableado - controla la luz y altavoces

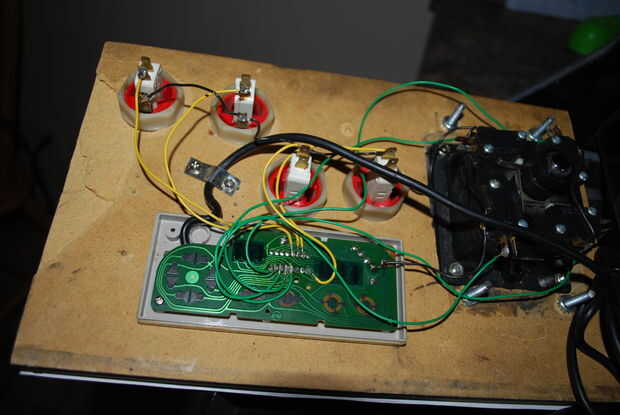

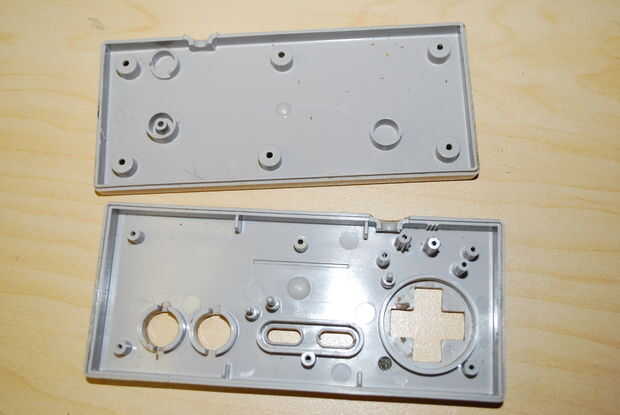

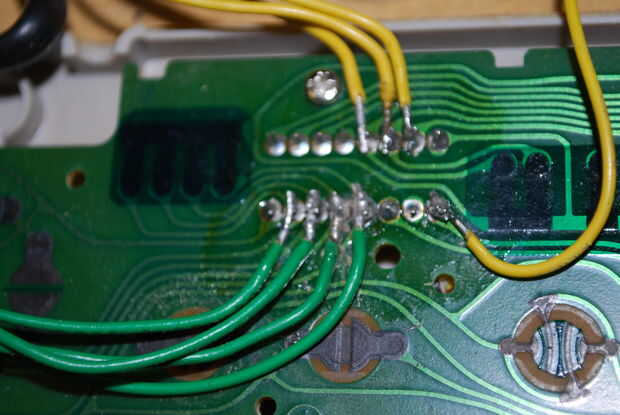

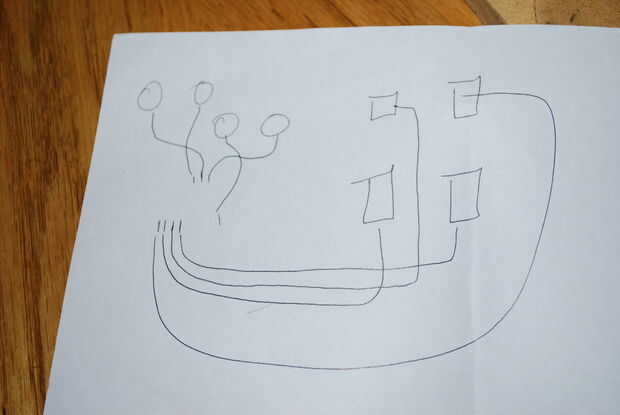

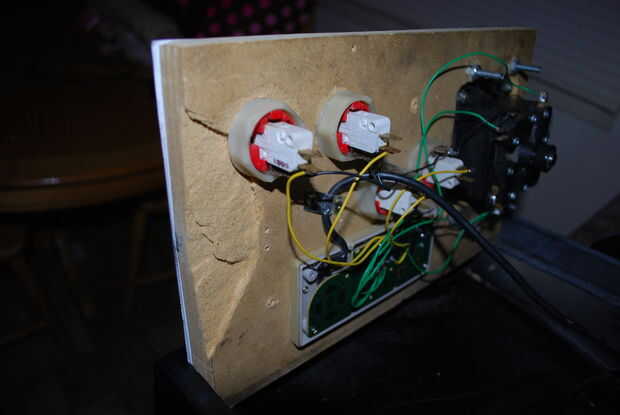

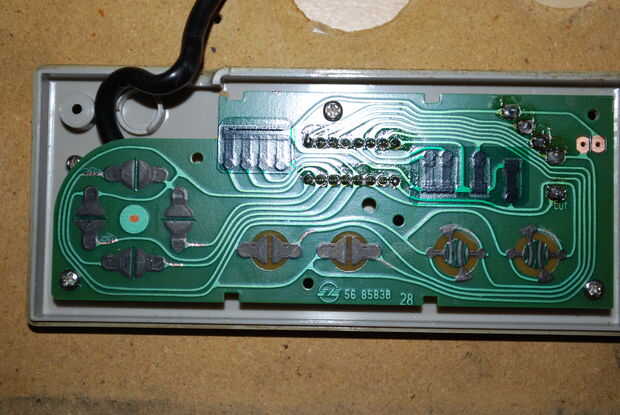

Es importante recordar que no cable para el joystick hasta que haya terminado la obra de arte. Fui por delante y lo hizo de todas formas para ver si funcionaba, pero definitivamente fue un dolor para todo de alambre hacia arriba otra vez. Utilicé tornillos pequeños para montar la parte trasera del viejo controlador NES en la parte posterior del panel de control. Entonces había atornillado el tablero de regulador para con los orificios originales. Trazando los botones me di cuenta de que pin corresponde a cada botón. Todos los argumentos fueron encadenadas juntos entonces conexión a un pin de tierra en el tablero de control. Entonces alambré cada interruptor micro a su pin correcto que eso es todo allí es también él.

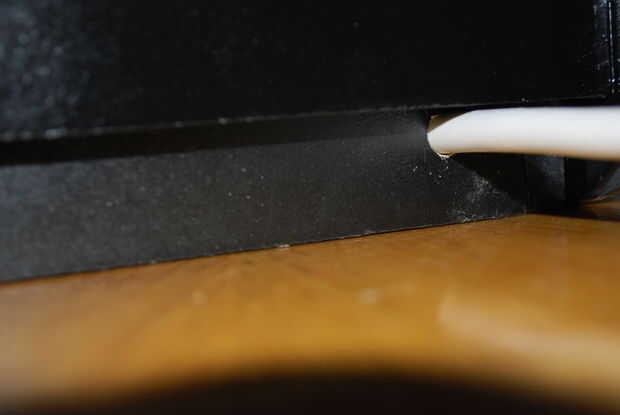

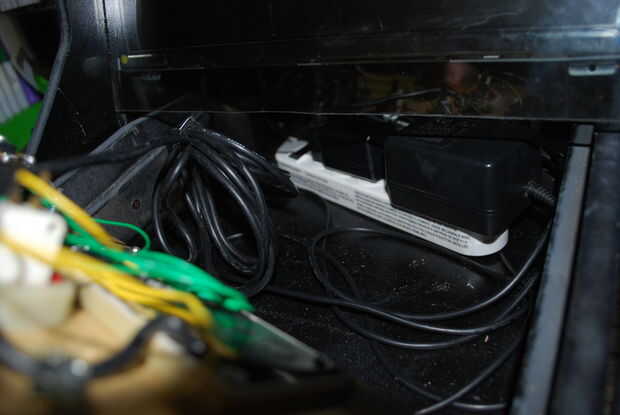

* ADVERTENCIA hice esto, pero no recomiendo it * Para poner el powerbar dentro del gabinete, perforé un agujero ligeramente más grande que el cable de alimentación en la parte posterior de la base. Esto anulará la garantía, y quién sabe si es la causa de un fuego que incendia su casa, que usted no puede obtener seguro. ¿Asustarte todavía? OK siguiendo... Para mantener las cosas como atornillados y limpio como sea posible abrió la powerbar, desoldar los cables, funcionó el cable por el agujero, luego soldar respaldo cerrado * final de la advertencia. La manera más segura para hacer esto, es hacer un agujero lo suficientemente grande para el enchufe ir a través.

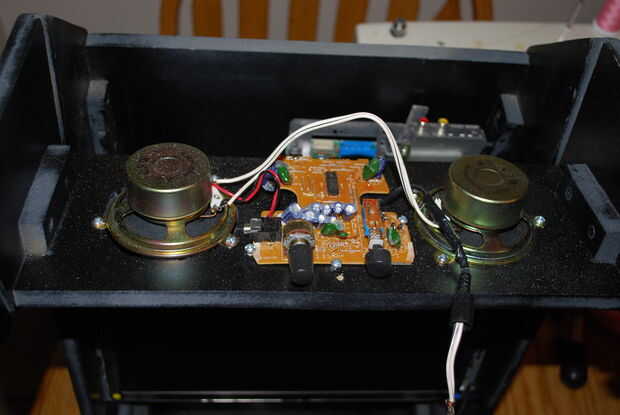

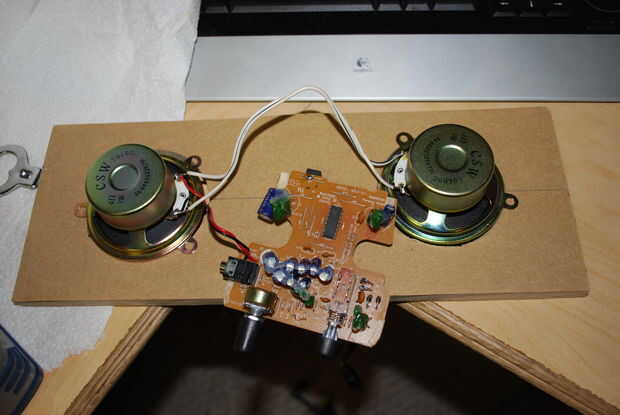

Con mi soldador con un cable de los altavoces estéreos para la salida mono. Luego cortar los cables no utilizados y empalmar un jack macho rca con suficiente longitud para enchufar la salida NES. Los altavoces y el tablero de control fueron montados con tornillos. Originalmente tenía la intención de modificar el sonido de la NES para separar los canales de audio haciendo un tipo de salida estéreo, pero ya que no tengo los componentes para construir en el tiempo este mod fue dejado hacia fuera. Fácilmente aún puedo añadir esto en el futuro.

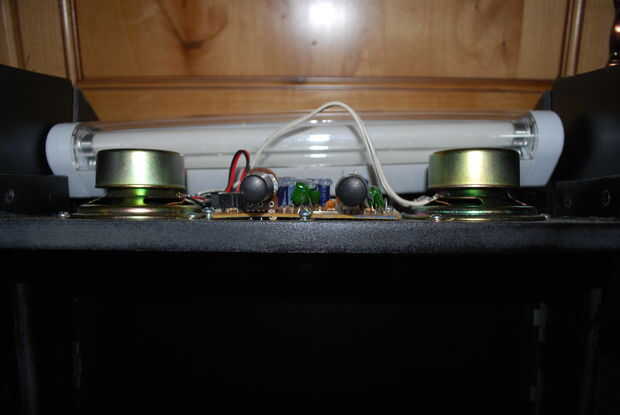

La luz originalmente fue alimentado por 8 pilas AA. Realmente no quería tratar con baterías así que corrí a mi cubo de piezas de repuesto y encontró un viejo adaptador de CA. Éste era clasificado en 9v (la AA dio + 12v a plena carga). Puesto que la luz fue diseñada para ser accionado por las baterías disminuye lentamente el voltaje le dio una oportunidad y efectivamente funcionó. Todo que hizo fue mi dos cables a las fichas originales de la soldadura para el soporte de la batería.
Debido a un descuido que tuve que hacer modificaciones más 1. El enchufe NES era demasiado largo para caber en el conector entre la pared, así que tomó un tapón del cañón de repuesto 90 grados e intercambiar hacia fuera. Por el momento que todo estaba, cosas se consigue estrecho, pero todo cabe!
