El genuino NES Bartop Arcade (1 / 12 paso)

Paso 1: Materiales de piezas y herramientas

quiero empezar por decir que no soy un constructor profesional, pintor o un experto de la electrónica.  He pasado mucho tiempo jugando y un montón de tiempo leyendo lo que han hecho otras personas.  Por favor tome este Instructable y aprender de ella.  Este es mi primer Instructable, y mi primer intento de hacer un arcade, así que estoy abierto a críticas constructivas y Bienvenido retroalimenta.

SEGURIDAD

Soy un gran defensor de la seguridad.  Nunca he tenido un accidente que implica herramientas y planeo mantenerla de esa manera.  Este Instructables incluye herramientas que pueden matarlo si no se usa adecuadamente.  Algunas pueden matar enseguida, algunas pueden matar por el camino.  Sólo tienes un cuerpo, cuidar de él.

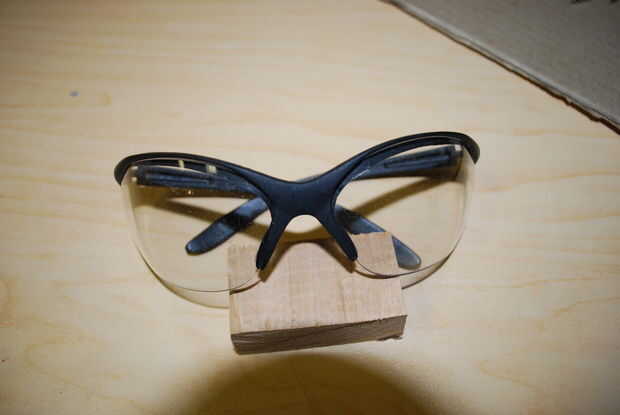

Protección para los ojos
Máscara de polvo
Guantes
Extractor de humos de soldadura

Materiales

1/2" MDF - llegó en una 4'x 8' hoja solo necesita la mitad de lo
Aerosol Krylon cartilla - gris
Pintura de aerosol negro Krylon Fusion
Krylon pintura de aerosol roja de fusión
Tamaño 5 o 6 3/4" tornillos
1 1/4" tornillos de tamaño 5 o 6
Plexi/acrílico/lo que sea - no sé mucho de estas cosas, tuve un ramo salvar
Pegamento para madera
Masilla para madera

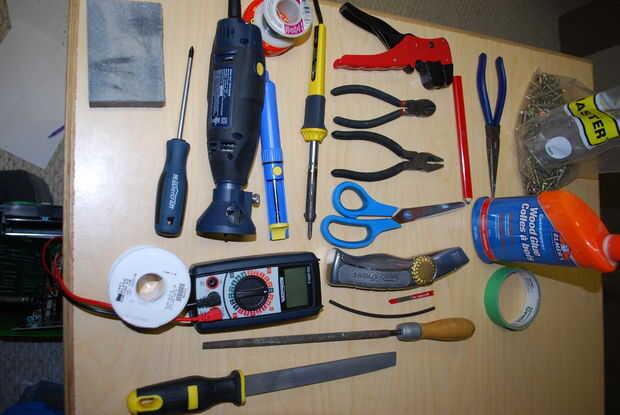

Herramientas

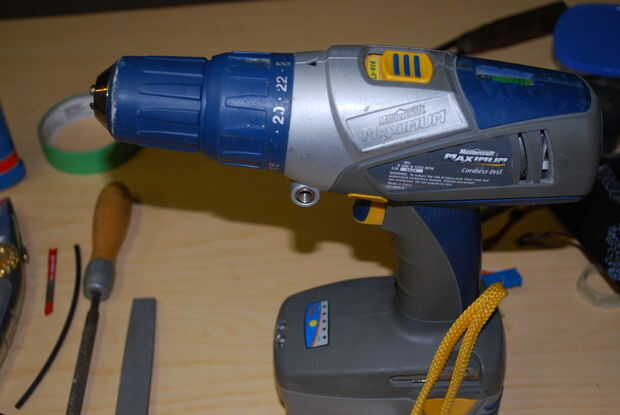

Taladro - taladro de mano obra, pero una prensa del taladro es mucho más fácil

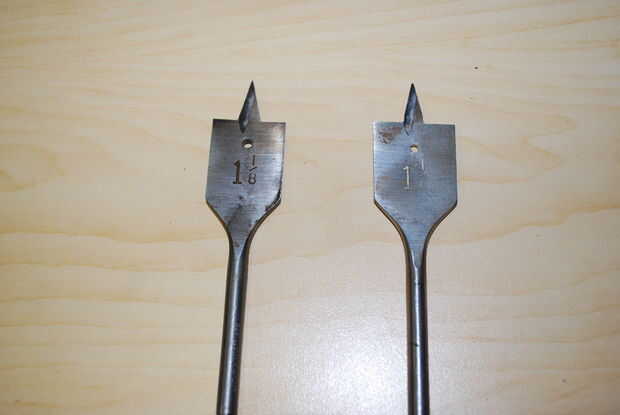

1 1/8" pala de bits - para los botones
1 1/4" pala de bits - joystick para

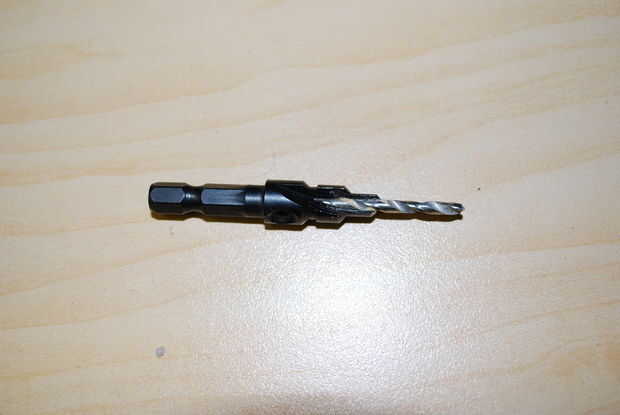

Poco de fregadero contra - me gusta counter fregadero y haga todos mis agujeros
Destornilladores
Pinzas
Cortadores de alambre
De la soldadura
Soldadura de hierro
Multímetro - para pruebas de circuitos y verificar las conexiones
Tijeras
Cuchillo - cuanto más agudo mejor

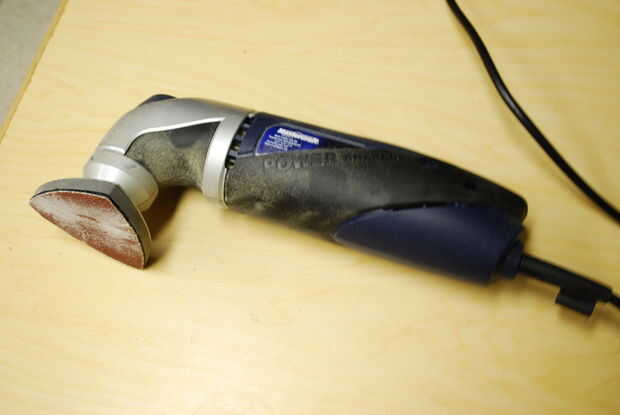

Papel de lija
Bloques de lijado
Archivos

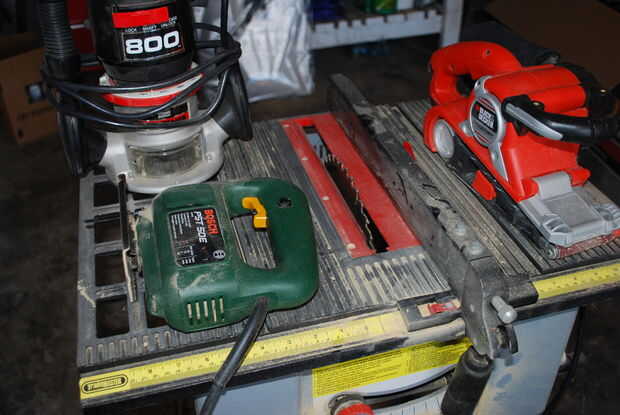

Router

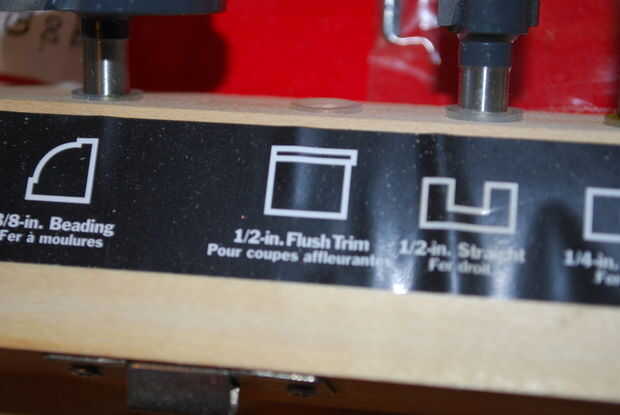

Broca de recorte al ras
Lijadora de banda
Sierra de mesa
Sierra circular
Rompecabezas
Sierra para metales
Cinta de pintor

Piezas

1 frente carga NES
Joystick 1 Arcade

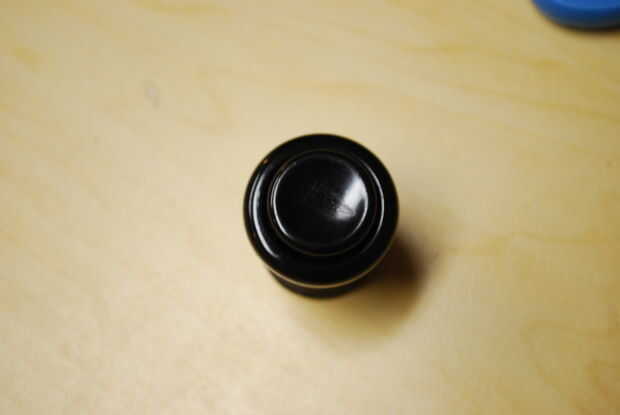

6 botones de Arcade
1 cartucho de Galoob GameGenie Enhancer

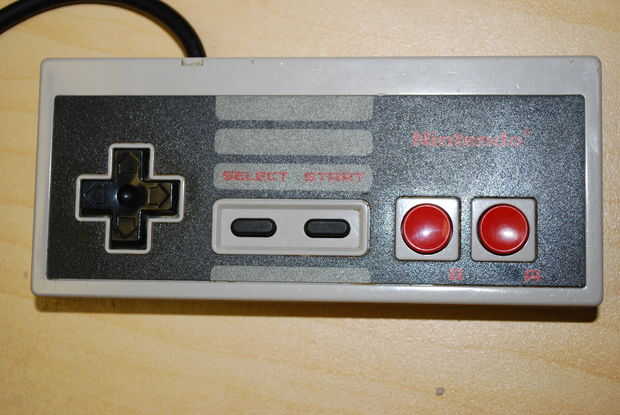

1 controlador NES
1 sistema de altavoces con amplificador incorporado
1 pequeña luz para carpa - encontré una luz fluorescente ancho de 13" en la tienda de hardware.
powerbar pequeño 1 - Asegúrese de que cabe en la caja del controlador

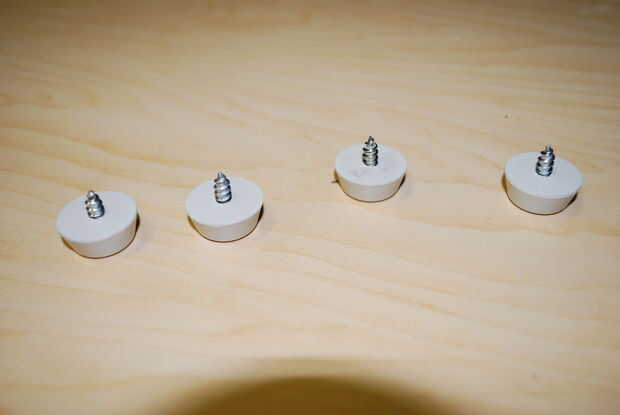

4 pies de goma antideslizante
2 cierres de rodillo del resorte - para la celebración de la parte superior de
2 cierres - si decides hacer el regulador desmontable
Algunos pequeño medidor de cables - cableado los joysticks
También necesita los adaptadores de corriente y cables av que viene con la NES y otros componentes.
