Lupa electrónica para deteriorado visualmente la madre o para su proyectos

mi madre socios tiene una condición de ojo de empeoramiento (Distrofia corneal de Fuchs) que hace lectura difíciles ella ha estado tratando de encontrar una solución decente y ha probado una serie de cosas.  Su iPad hace un gran trabajo para publicaciones digitales pero cosas simples como leer el periódico pueden ser frustrantes.

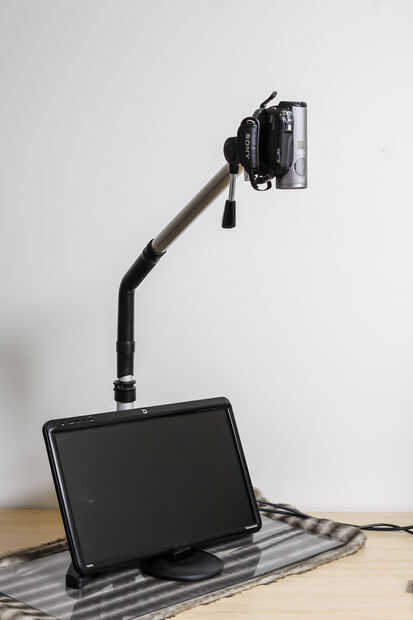

En este instructable yo a construir una lupa electrónica simple pero eficaz.

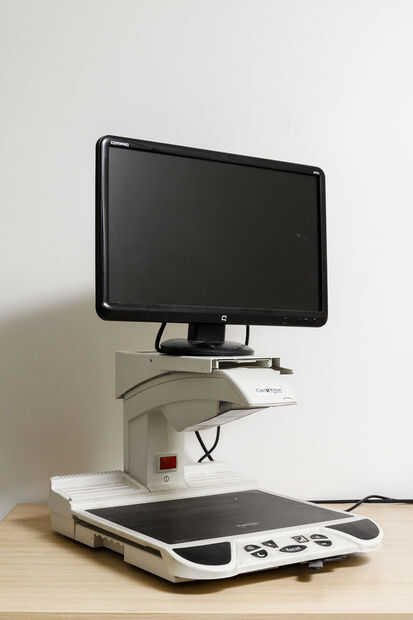

Ya tengo una lupa electrónica de ClearView .  Originalmente lo obtuve desde nuestro Consejo local que tiene una tienda de la chatarra.  En el momento no tenía idea qué era. Lo que realmente quería de ella era el transporte que había traslada la base alrededor de (X, Y eje CNC pequeño).  Cuando conseguimos caseros, lo prendí y estaba bastante emocionado de ver lo que tenía.  Los LEDs que iluminan la base fueron sólo la mitad de trabajo, así que, teniendo en cuenta que es todo lo que estaba mal con él decidí repararlo y usarlo para electrónica y precisión de trabajo en lugar de hacer pedazos.  También quedé lejos por el precio de estas unidades.  Comienzan en aproximadamente $2000 + que los hace absolutamente inasequibles para mucha gente.

Tomamos la lupa ClearView a mi madre de socios para echar un vistazo y ver si ella quería.  Destacó una serie de problemas y es donde se inició la idea de construir. Los problemas que destacó fueron:

  • El ClearView es bastante pesado.  Hecho de un bastidor de acero, no es fácil simplemente dejar de lado.
  • Su huella es grande, por lo que mantener en una tabla puede ser problemática.
  • El modelo de ClearView tengo es una versión anterior funcionando en una señal de AV analógica de la vieja escuela, por lo que no se puede utilizar un monitor regular y CRT son voluminosos y otra vez, pesado.

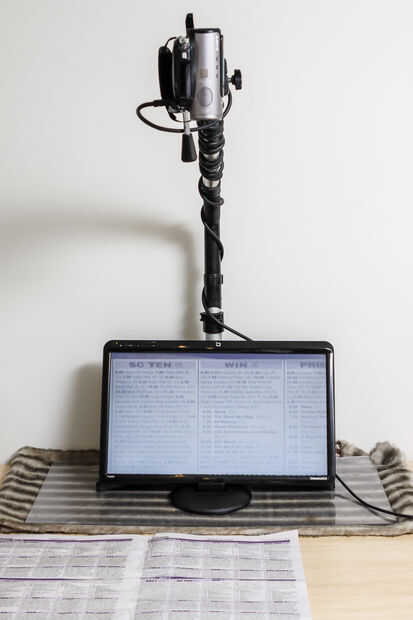

Para solucionar estos problemas, lo que necesita es algo que es luz, se pueden eliminar con facilidad razonable, no necesita mucho espacio y utiliza una señal de que cualquier moderno monitor puede manejar (HDMI/DVI).

Tiempo de construcción para esta versión fue alrededor de 2 horas.

Piezas y herramientas necesarias:

  • Destornillador
  • Taladro y brocas
  • Tornillos autorroscantes
  • Tubos de vacío o rieles de cortinas grandes o fuertes de tuberías en general
  • Algunos forman una base o abrazaderas de servicio pesado
  • Videocámara/Zoom/Cámara webcam con la función visualización directa. Preferiblemente una cámara con algún tipo de función de Macro. (Yo usé una videocámara de Sony 5 años de edad - uno de los primeros 1080p)
  • Cabeza del trípode o algo se puede hacer un montaje ajustable con.
  • cableado apropiado
  • Termoplástico/pegamento/masilla (utilicé termoplástico)
  • Sierra para metales
