DPScope SE - el analizador de osciloscopio real/lógica más simple del planeta (20 / 36 paso)

Paso 20: Condensador de ajuste de los resistores, los condensadores electrolíticos, resonador

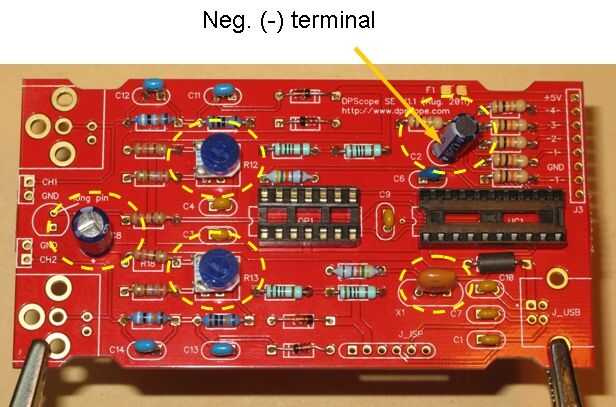

Los condensadores electrolíticos están próximos. Ojo, que pueden parecer similares, pero tienen valores diferentes (4.7uF y 100uF) – claramente impresas en sus viviendas.

Nota: Tenga cuidado: estos condensadores tienen que poner con la polaridad correcta. El lado negativo está claramente marcado con una raya blanca y "-" (menos) símbolos – Asegúrese de que instalarlas como se muestra en las siguientes imágenes! Instalación de la manera incorrecta alrededor les dañará inmediatamente una vez que se enciende el circuito, que pueden incluso explotar!

Luego están las resistencias trimmer – nota que dos de los agujeros serán permanecer inactiva, la huella puede acomodar diversos pinouts común.

Finalmente Instale el resonador cerámico de 3 pines, su orientación no es importante.
