Paso 1: Circuito Resumen

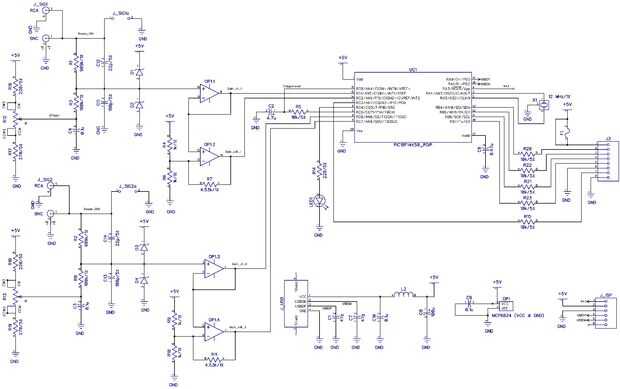

No te preocupes si el esquema parece demasiado pequeño y no muestra ningún detalle: haga clic en la "i" en la esquina superior izquierda para llegar a una página donde puede descargar la imagen a tamaño completo.
Entrar en las señales que se mostrará en el lado izquierdo. Hay dos canales de entrada, su diseño es idéntico. Primero Haz atenúa las señales para asegurarse de que no excedan el rango de lo op-amp o el ADC (0... 5 v). el Atenuador tiene muy alta impedancia y también actúa como protección contra el exceso de tensión en las entradas, junto con los diodos de sujeción.
Un divisor de baja impedancia proporciona un offset fijo de cambiar de puesto la señal de entrada, de esa manera pueden medir voltajes positivos como negativos.
La señal entonces sigue la etapa del amplificador, que consiste en dos amplificadores operacionales (ambos en el mismo chip físico op-amp). El primero de ellos actúa como un buffer de ganancia unidad simple, la segunda etapa proporciona amplificación de x 10.
Finalmente la señal entra en el microcontrolador donde obtiene digitalizado. El alcance puede cambiar su resolución de voltaje seleccionando la versión de la señal a utilizar – del buffer de ganancia unidad (para señales de entrada grandes) o el 10 x versión amplificada (para señales pequeñas).
El microcontrolador capta la señal, los parámetros de adquisición (muestra velocidad, voltaje escala, configuración de gatillo provienen del ordenador que los controla) y envía los datos a la PC para la visualización.
También hay un puerto del analizador de lógica-cuatro entradas digitales en el microcontrolador.
Finalmente, la interfaz USB transmite los datos entre el microcontrolador y la PC y también proporciona energía a todo el circuito.
