DPScope SE - el analizador de osciloscopio real/lógica más simple del planeta (11 / 36 paso)

Paso 11: Identificación de resistencias

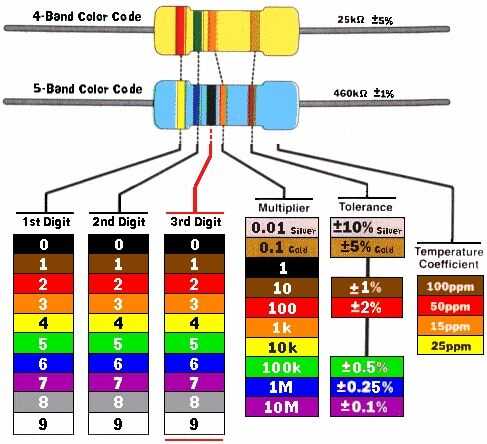

Valores de resistencia están codificadas por colores (ver tabla abajo).

Los resistores utilizados en el kit con tolerancia del 5% tienen 4 bandas de colores (dos dígitos, un multiplicador, una tolerancia). Por ejemplo, brown(1) – red(2) – yellow(10E4) – gold(5%) significa Ω 12 * 1E4 = 120 kΩ, tolerancia 5%

Utilizado en el kit con 1% de tolerancia de resistores tienen 5 bandas de colores (3 dígitos, un multiplicador, una tolerancia).

Si está disponible, se recomienda comprobar cada valor de la resistencia con un ohmetro.
