DPScope SE - el analizador de osciloscopio real/lógica más simple del planeta (13 / 36 paso)

Paso 13: componentes

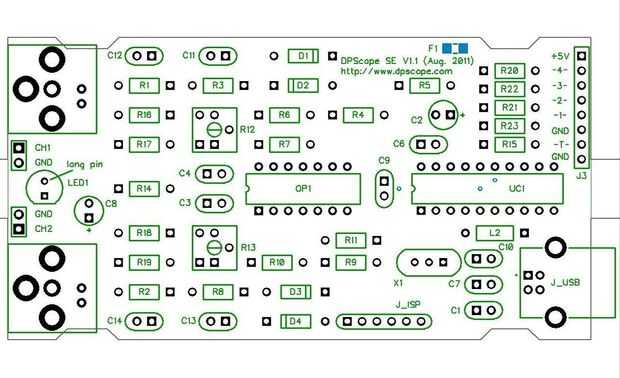

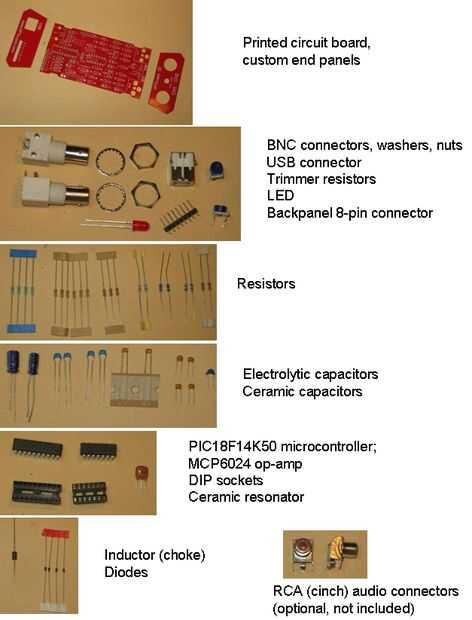

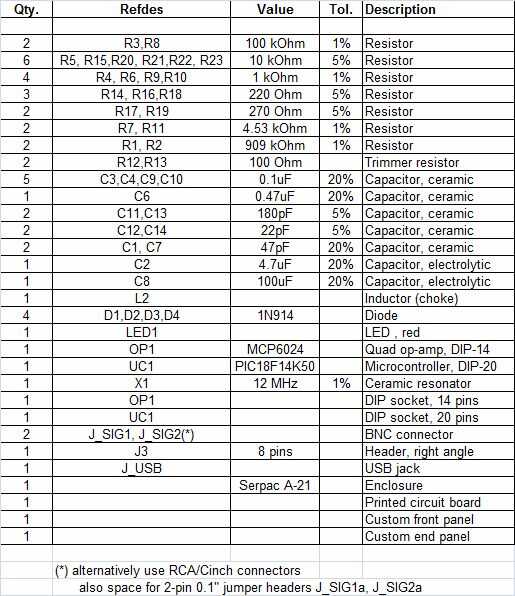

En esta página ver todos los componentes dispersos. Todo que lo necesario para construir el osciloscopio está incluido. Utilice la lista de componentes (también adjunta) para comprobar que dispone de todas las piezas que se muestra a continuación. También se muestra a continuación es un cuadro de la disposición de la Junta (colocación del componente).

Algunas observaciones generales:

Algunos componentes pueden parecer algo diferentemente que en las fotos, diferentes colores, longitud de las piernas distintas, etc.. Asegúrese de que usted identifica confiablemente cada componente antes de que la soldadura en la placa. ¡Tómate tu tiempo! Es mucho más fácil y mucho más rápido para realizar un montaje muy cuidado lo es de solucionar un circuito que no funcione porque algún componente se instaló incorrectamente!

Los circuitos integrados, los diodos y el LED (diodo electroluminoso) son muy sensibles a descargas electrostáticas, es una buena práctica utilizar una muñequera de conexión a tierra para evitar daños durante el montaje y colocar todos los componentes en una superficie antiestática. Madera sin pintar es una buena opción. No use ropa que cobran fácilmente para arriba (por ejemplo, suéter de las lanas). En la mayoría de los casos dichos vertidos son demasiado débiles para que usted observe, pero que aún pueden dañar o destruir los componentes minúsculos en un instante!

También necesitarás un cable USB (no incluido en el kit), pero la mayoría tienen ya unos ahí de todos modos. Si desea comprar uno, por ejemplo Digikey parte # AE1462-ND funciona bien.
