Paso 3: Que era la teoría... vamos a ver lo que sucederá en la vida real...
Para probar la teoría y las simulaciones de práctica, que me decidí a hacer uno de los circuitos en un protoboard. He escogí el primero de ellos. Cómo su aplicación se parece, se puede ver en la primera foto. Porque no tengo todos los dispositivos, dibujado en el esquema y de las bibliotecas de tecnología lineal, didsome cambios:

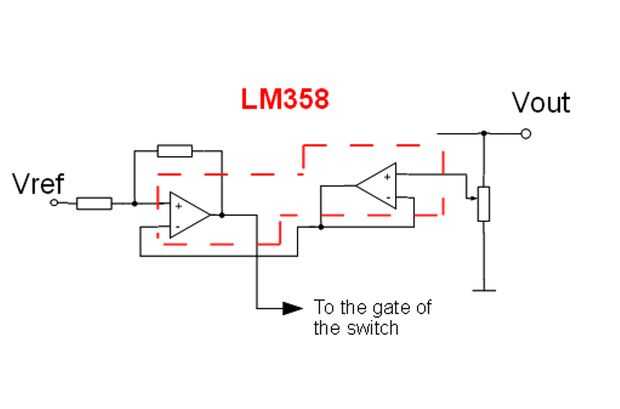

En su lugar LT1716 he utilizado LM358 como comparador. Porque es un dual opamp, para evitar que algunas oscilaciones indeseadas usé ambos opamps disponibles. Uno de los opamps fue uso como almacenador intermediario de la tensión de retroalimentación, el otro como comparador de tensión (véase la segunda imagen). En su lugar utilicé IRF820 IRF2907Z. El diodo usado - BAT43 o algo similar. Como referencia de voltaje he utilizado dos diodos zenner de 2V en serie. R4 fue 5.1 K.The divisor del resistor R6, R7 reemplacé con potenciómetro de 20K. Todas las otras partes son más o menos igual que en el esquema. En el siguiente paso voy a presentar la aplicación de los diferentes sub-bloques esquemáticas.
