Paso 2: Circuito Nr.2

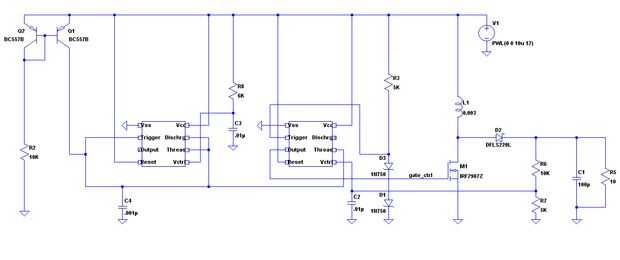

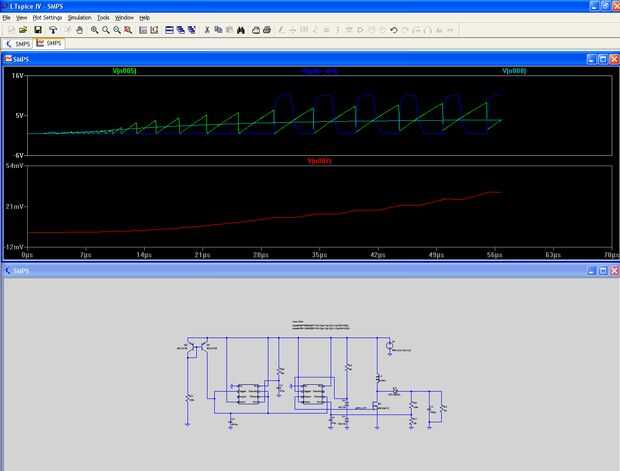

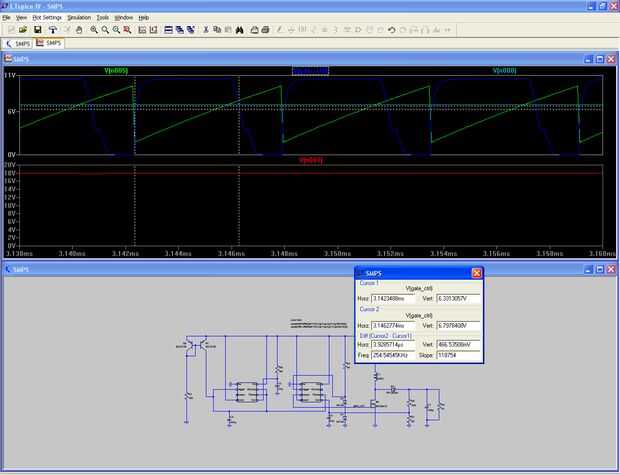

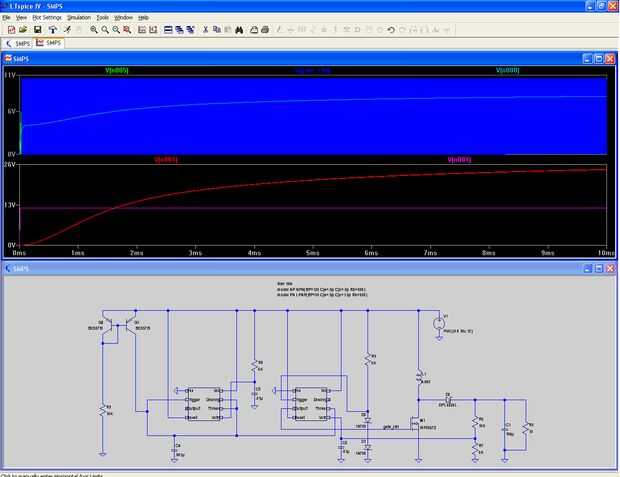

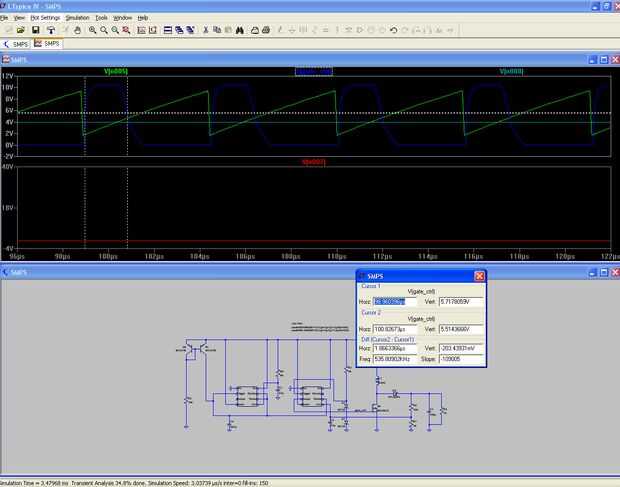

El segundo circuito contiene dos 555 temporizador chips (o uno solo 556). Su principio de trabajo está más cerca de ese impulso convertidor DC/DC que se describe en los enlaces dados antes. Aquí uno de los temporizadores se utiliza para generar una onda de triángulo (diente de sierra). El segundo realiza la función más complicada - actúa como comparador con el cierre y regulador de PWM. Como las señales de entrada para este comparador la onda del triángulo creada por el primer tiempo y parte de la tensión de salida de divisor de tensión resistivo. Para poder percibir adecuadamente que los niveles de estos dos voltajes de entrada el voltaje de referencia interno de este chip, normalmente creado por divisor de resistencia interna, es manipulado externamente por el uso de dos diodos conectados hacia adelantados (puede ser diodo zenner utiliza; Tengo 2V en la colección de mi parte, pero no he podido encontrar tal en las bibliotecas predeterminadas de LTSpice - que es la razón por la utiliza 2 diodos: D1, D3. Usando el diodo zenner sería mejor solución). Para crear una onda triangular lineal, he usado generador de corriente constante, basado en el BJT Q1 y Q2. Otras soluciones también son posibles. Se observa también que el primer temporizador tiene un circuito simple de POR (power reset) (R8, C3). Esto resuelve algunos problemas con el rebasamiento de tensión de salida. En la siguiente imágenes pueden verse cómo funciona este circuito. En el panel superior se presentan la señal de onda de triángulo (la curva verde) y la señal en la puerta del transistor de conmutación. En la parte inferior el panel es la tensión de salida. Se puede ver cómo con el aumento de la tensión de salida del ciclo de trabajo de la señal de control de la salida interruptor de cambios. Finalmente la tensión de salida alcanza el valor objetivo (en el tiempo "10 ms") y el ciclo de trabajo no cambia. Se observa que aquí las oscilaciones de la tensión de salida prácticamente no existe - la tensión de salida tiene menos ruido.
