Paso 1: Circuito no. 1

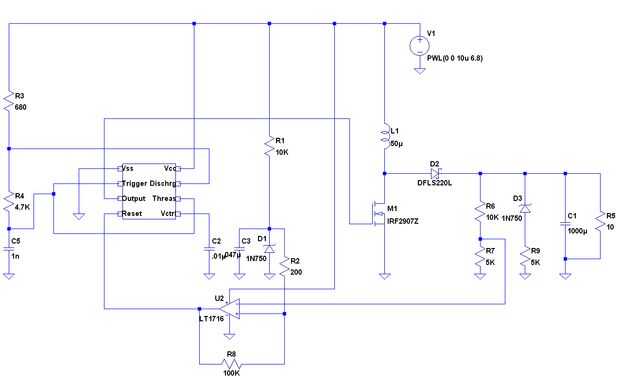

En la fotografía se puede ver el esquema de la primera variante. Antes de soldar o diseño quería asegurarse de que el circuito funciona. Es una práctica agradable antes de cualquier circuito eléctrico a la vida, para simular preliminar su rendimiento por el simulador de circuitos. Lo he hecho. He utilizado LTSpice. Es agradable, amable, libre y fácil de usar. Se puede descargar aquí. Utilizando el simulador, puedes probar el concepto, observar las señales importantes, afinar bien el circuito según sus requisitos y prueba prácticamente en condiciones diferentes - diferentes cargas, diversa temperatura ambiente... etc. Adjunto encontrará dos circuitos de las SMPS, que se puede jugar con - simplemente instalar el simulador (si no tienes uno instalado), descomprimir el *. Archivo ZIP en una carpeta y y haga clic dos veces en el circuito, que desea simular. Se abre automáticamente por el simulador. Luego presione el botón "Simular" y comenzará la simulación. Haga clic con el puntero sobre diferentes nodos esquemáticos, se pueden observar las señales correspondientes.
Breve explicación de la obra de circuito: SMPS este trabaja en el llamado modo "Omitir". Un oscilador corriente libre (555) con habilitar controles de la puerta del transistor MOS conmutación. La frecuencia de esta solución es de ~ 200 KHz. Puede ser mayor, pero el temporizador tiene un límite de frecuencia de ~ 300 KHz. MOS versiones del chip temporizador podrían trabajar en frecuencias más altas, pero no probé. Hace algún tiempo pude llevar un cronómetro BJT oscilan en los 950 KHZ, pero era el límite absoluto y elegir entre los productos de algunos fabricantes de chips, sólo uno era capaz de hacerlo (creo que era chip Texas Instruments). Un comparador detecta la parte de la tensión de salida y la compara con la tensión de referencia. Cuando la tensión de salida alcanza el valor deseado (su parte llega a ser igual a la tensión de referencia), el comparador de voltaje cambia el estado y los bloques el oscilador a través de su pin RESET. En este momento que la corriente de carga se entrega sólo por el condensador de salida cargada, que empieza a descarga y su voltaje disminuye. El comparador de voltaje tiene histéresis muy pequeño y cuando se alcanza su umbral inferior, dispara otra vez y permite que el oscilador, lo que como consecuencia aumenta la tensión sobre el capacitor de salida. Este proceso se repite en un ciclo infinito, en el que la tensión de salida es controlada con pequeñas oscilaciones alrededor del valor necesario de DC. Si es necesario estas oscilaciones de voltaje pueden ser filtradas además de salida. En la fotografía yo he marcado los bloques secundarios más importantes de las SMPS. La histéresis del comparador se implementa mediante una regeneración positiva débil (resistores R2, R8). Cuando se utiliza un divisor de resistencia para una realimentación de tensión, la histéresis del comparador se multiplica por el cociente de las resistencias y aparece en la salida como la amplitud de las oscilaciones de voltaje. Otra solución alternativa es usando una palanca de cambios de nivel (también presentado en la fotografía, pero conectado en el cuadro 3-rd) en este caso - existe no hay multiplicación de la histéresis. R5 es la resistencia de carga.

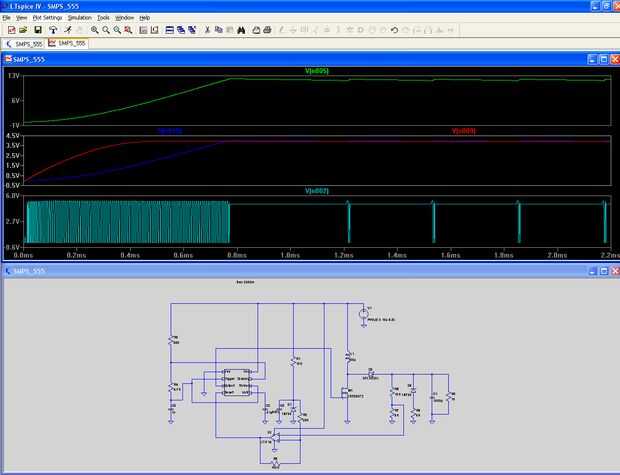

En la segunda imagen se puede ver más señales importantes presentadas gráficamente: en el panel superior de la parcela: la tensión de salida, en el segundo panel del voltajes de entrada del comparador, en el panel inferior - la señal en la puerta del interruptor de salida de.
