Paso 8: Opciones de sistema
Hay muchos subsistemas potenciales que pueden ser implementadas en automatización del hogar. Nada de torneado y apagar luces de la casa para alimentar a una mascota se puede lograr. La siguiente tabla resume algunas de las ideas iniciales para los subsistemas.
Algunos subsistemas potenciales:
Abrir y cerrar cortinas
Plantas de la casa de agua
Alimentar mascotas
Casa de la palanca de luces
Bloquear/desbloquear puertas
Música del juego
Control HVAC
Apertura y cierre las cortinas, plantas y de enganche/apertura de la puerta son los subsistemas más útiles para mí. También demuestran las cosas que son útiles para activar siendo incapaz de hacerlas por uno mismo, de estar enfermo o ausente.
Hay muchas opciones de diseño alternativo que se podrían hacer en este sistema. Cada subsistema ofrece enfoques alternos, así que diseños alternativos centran principalmente en las distintas opciones disponibles a través de usuario interfaz cada subsistema tendrá una opción de activación directa como un interruptor o un botón. Se incorporará la próxima versión de cada subsistema comunicación inalámbrica y abordar para accionar los subsistemas. Por ahora el subsistema principal cambiará a un transistor para activar los subsistemas.
Los tipos de sistema principal se pueden dividir en dos grupos: directo actuación disparadores y gatillos que se crean durante el viaje. Los sistemas que ofrecen el control a distancia pueden utilizarse también en el hogar, que los hace mucho más útil a largo plazo. Un tercer grupo potencial sería disparadores automáticos que ocurren naturalmente sin la necesidad de un usuario esté presente. Disparadores automáticos ofrecen la más alta conveniencia pero son más de una solución de subsistemas de gatillo en el nivel de subsistema, en lugar de ofrecer control de usuario.
Basado en los temas y las ideas que hemos comentadas anteriormente, un sistema de accionamiento de distancia empleando decodificación de DTMF se utilizará la primera interfaz de usuario. Los tres primeros subsistemas será una planta interior riego sistema, un conductor de la cortina de ventana y un abridor de puertas electrónico. Entonces un sistema de seguridad simple y IR añadiendo como una interfaz de usuario para conectarse a un ordenador. Los detalles de diseño final y pasos de aplicación de cada uno de estos sistemas se constituyen la mayor parte restante de este instructable.

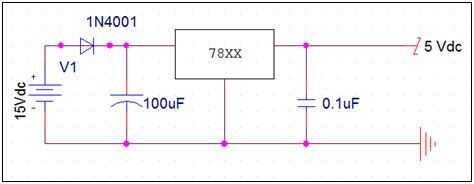

Los circuitos para cada uno de los subsistemas diseñados pueden funcionar fuera de una entrada de 9-12 voltios. El voltaje de entrada se reduce entonces a 5 voltios con un regulador de voltaje LM7805 común. Este es un circuito simple de construir y puede costar menos de $1, incluyendo componentes externos. Dependiendo de la potencia de entrada, el circuito puede requieren un disipador de calor externo, sino que generalmente no para nuestras necesidades de consumo de energía. El 7805 suministra generalmente hasta un amperio de corriente que está más allá de lo que cualquiera de los circuitos de conducción dibujará. Todos los subsistemas siguientes usan este chip con 9 voltios 200mA alimentación para alimentar su a bordo microchips a menos que se indique lo contrario. Una configuración típica de 7805 puede verse en el esquema anterior.
