Dolly de lapso de tiempo DIY (10 / 16 paso)

Paso 10: Con el pototentiometer para control de tiempo ciclo

Esto es lo que usaremos para cambiar el tiempo de ciclo y el tiempo para que el motor tira del carro de la cámara. Estos tiempos se mostrará en el panel LCD. He utilizado este método ya que es más fácil controlar el ciclo del motor en el campo cuando quiero ajustar los tiempos de la polea. La configuración de la cámara que puedo ajustar utilizando la cámara. De lo contrario necesito tener mi laptop para cambiar los tiempos de la polea en el campo que es un poco engorroso.

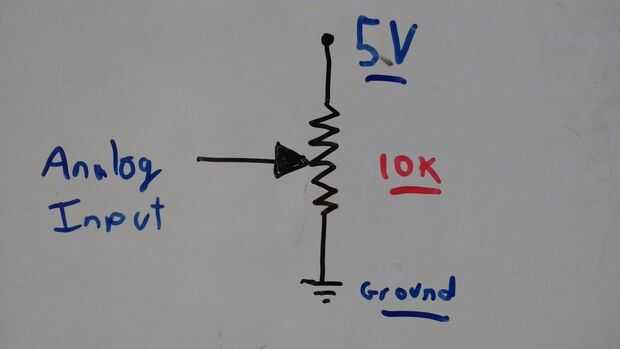

Potenciómetro de

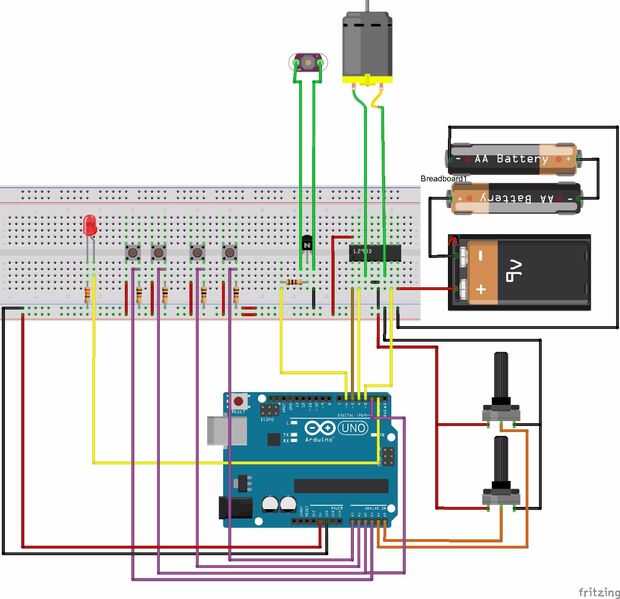

La terminal central de una olla está conectada a pin analógico A1 y otro pote a A2. Uno de los extremos de las ollas van a 5v de arduino y el otro extremo al suelo.

Lo que esto hará es que vamos a llegar un potencial de entre 0-5v en el centro terminal de la olla.

Este potencial es leído por un pin analógico en el Arduino. El Arduino asigna un valor de 0-1023. Cuando el pin analógico Lee 5v el valor 1023 y cuando el pin 0v valor es 0.

Mapa de este valor (0-1023) al número de segundos que queremos que el ciclo de funcionamiento. En el código (final) he puesto los valores, para que el motor puede funcionar durante un máximo de 10 segundos y el ciclo para un máximo de 30 segundos pero esto puede cambiar según su preferencia.

Por lo tanto, por ajustar el potenciómetro puedo controlar el tiempo de ciclo y por lo tanto el tiempo para que el motor tira del carro de la cámara. Siguiente sección he explicado el circuito electrónico del panel de LCD.
