Dolly de lapso de tiempo DIY (6 / 16 paso)

Paso 6: DSLR Cable disparador

La cámara puede funcionar en tándem con el motor - debemos asegurarnos que la cámara se activa cuando el carro es es fijo y no en el movimiento.

Por lo tanto tenemos que sincronizar este movimiento y clik la imagen utilizando el Arduino.

Cable disparador

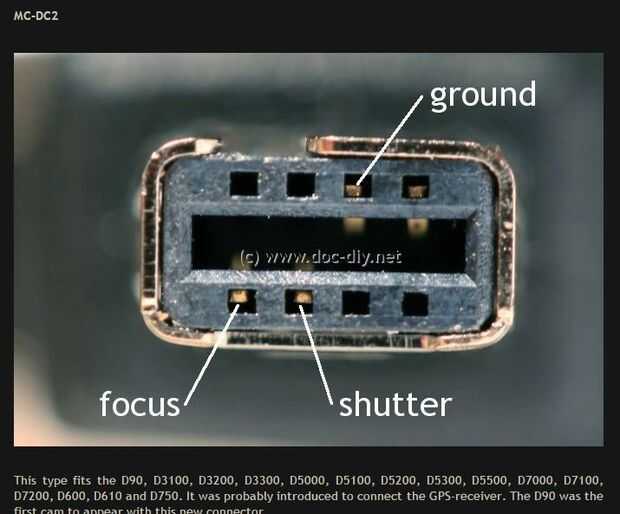

Mayoría de las cámaras DSLR puede activarse remotamente usando un cable. Para mi Nikon D5100 - el conector del cable es tipo MC-DC 2.

Por desgracia los conectores utilizados para el lanzamiento exterior tienen formas bastante exóticos. Así que si ya no tienes que probablemente tendrá que comprarlo.

Nota: Sírvase referirse al manual de su cámara para averiguar qué tipo de cable de interfaz es compatible con tu cámara. Encontré este sitio que muestra las salidas de pin de liberación remota de cámara y tipos de conectores entre varias marcas de cámara.

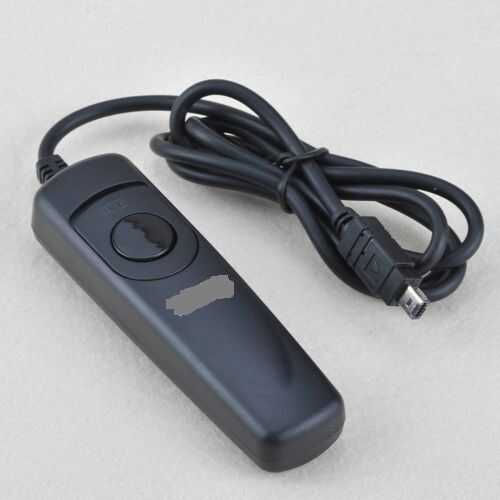

Compré mi cable compatible mando de eBay para 450 Rs (6,5 dólares). Elegir el que sea compatible con su cámara.

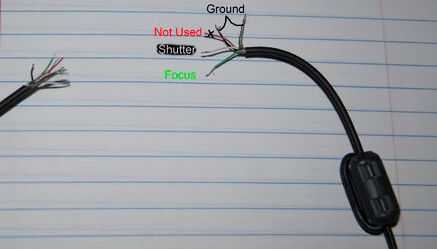

I cortar el interruptor de control remoto y despojados de la piel capa detrás el escudo de metal y tuerza apagado al lado. Esto expone los alambres. Para el conector MC-DC2 los cables / asignacion de terminales es los siguientes

• Alambre verde - enfoque automático (AF)
• Cable blanco - disparador
• Cable negro cable también manguito = tierra

Los colores variarán pero tiene que tener 3 cables-planta principal, foco y obturador. Tendrás que averiguar por la experimentación.

Para centrar la cámara el cable de foco debe ser conectada a tierra. Para soltar la cámara ambos alambres tienen que ser conectados a tierra.

• Cuando usted corta los alambres del circuito verde y negro, cámara de auto enfoque, y cuando corto circuito negro, los cables verdes y blancos, obturador de la cámara funcionará.
• Aquí no necesitamos enfocar nuestra cámara, por lo tanto, atar el foco y alambre de tierra juntos. Ahora cuando tocamos nuestro alambre de liberación del obturador al suelo y foco cable a combo la cámara tendrá un tiro.
• Ahora tenemos que construir un interruptor electrónico que toque nuestro alambre de liberación del obturador al suelo y foco combo cable cuando sea necesario.

La cámara debe estar en modo de enfoque manual

Ahora que tenemos el cable listo - que necesitamos construir el circuito para utilizar un transistor como interruptor.

Nota: Favor investigar y realizar las conexiones con cuidado. No soy responsable de algo va mal con su cámara. Para ello únicamente a su riesgo.
