Dolly de lapso de tiempo DIY (4 / 16 paso)

Paso 4: Plataforma de circuito de Arduino y Motor

Plataforma

• tablero de madera contrachapada de 5 pulgadas x 9 pulgadas (1/2 pulgada de grueso)
• 4 abrazaderas + tornillos de 3/4 de pulgada
• 1 Motor de la C.C. + pinza para sujetar el motor de la C.C.
• Polea 2
• 2 piezas fuertes cuerdas aproximadamente 5 y 1/2 pies y 11 pies de largo

Pasos

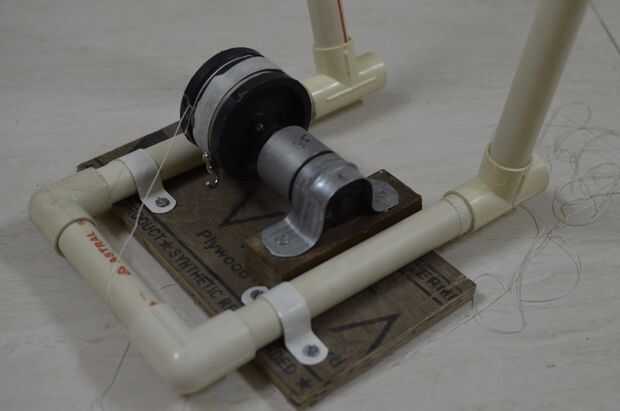

En la tubería de 3/4 de pulgada arreglar un tablero de madera contrachapada de 5 pulgadas x 9 pulgadas (o cualquier otro tamaño conveniente) con pinzas para crear el lugar para sostener la placa de circuito de arduino en la parte superior.

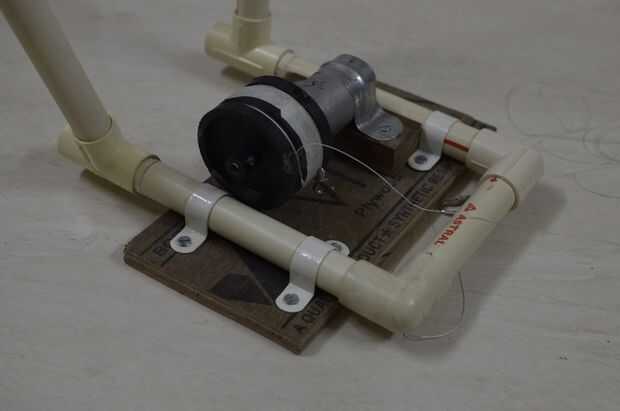

En el reverso Coloque el motor con pinzas - esto se utiliza para tirar de la plataforma de la cámara de un extremo a otro. Asegúrese de que el motor se fija de manera que la polea es más o menos en el centro de la plataforma. Esto asegurará que la cadena que tira de la plataforma de la cámara es en línea recta lo que permite el movimiento suave.

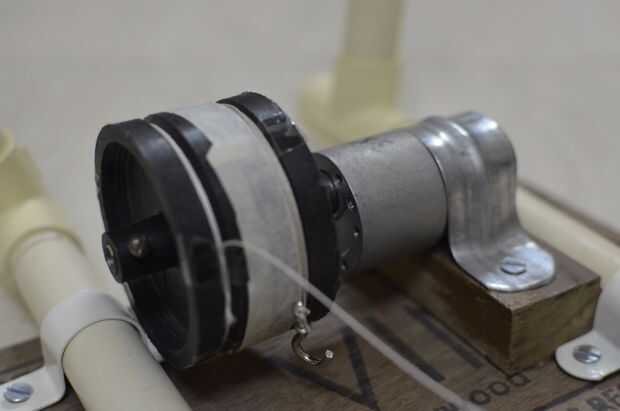

Colocar dos ruedas / poleas al eje del motor. Una polea se utilizará para tirar de la plataforma de la cámara hacia la plataforma inmóvil (como el motor se mueve en dirección a la derecha) y la otra polea se utilizará para empujar la cámara lejos de la plataforma fija (como el motor se mueve en sentido antihorario)

Atar un extremo de la cuerda de la polea a la plataforma de la cámara. De la otra polea toma la cadena y lazo en el extremo de la plataforma rodante y luego lo conecte a la plataforma de la cámara.

Así como el motor se mueve en sentido antihorario la primera polea tirará la cámara hacia el ifself. Cuando el motor se mueve en dirección a la derecha la segunda polea está tirando ahora de la plataforma de cámara - pero puesto que la cadena se enlaza desde el otro extremo - efectivamente está presionando a la plataforma de la cámara de la plataforma estática.

Así movimiento antihorario del motor nos está dando el efecto de tracción y movimiento hacia la derecha del motor nos está dando el efecto de empuje sobre la plataforma de la cámara.

La plataforma está ahora lista para su uso.
