Dolly de lapso de tiempo DIY (9 / 16 paso)

Paso 9: Led

La parte más fácil del proyecto. El led estará ON cuando el carro está funcionando y será apagado para el resto del tiempo.

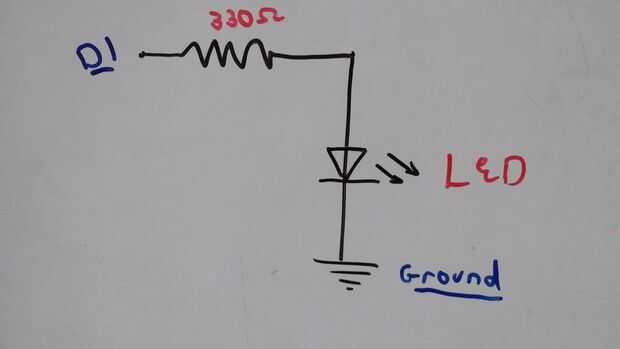

El led requiere menos 10mA entonces y tiene una caída de tensión de aproximadamente 1,8 a través de él. Los pines de Arduino funcionan a 5 voltios. Necesitamos este voltaje adicional (5-1.8 = 3.2v) caer en algún lugar o de lo contrario, la resistencia será muy baja entre los 5v y tierra, el Arduino se verá obligado a suministrar una corriente superior y puede manejar. Por lo tanto, después de los cálculos el valor de la resistencia viene a ser de 150 ohmios. Debe conectar una resistencia de 330 Ohm para estar en el lado más seguro.

Si la resistencia no se conecta mucho de corriente intentará fluir a través del led y pueden suceder cosas malas.

Estoy tomando sobre un genérico 5 m m llevado. Si usas diferentes led 330ohms sigue siendo bueno pero puede que desee cambiar.

El pin 1 es alta el led estará en otro estará apagado.

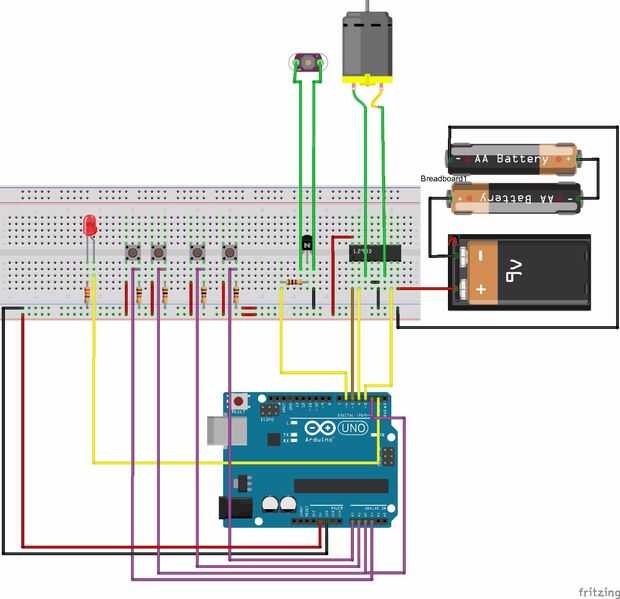

Conecte el circuito.

Tenga cuidado, led es un dispositivo no lineal - cuenta con terminales positivo y negativo como una batería. Terminal más largo es la parte positiva y va al pin de salida digital.

Se trata de un código de parpadeo led simple para probar el led.
