Paso 4: Añadir el ATMEGA328P Micro
He hecho un pequeño huella ATMEGA328P tablero para controlar los tableros de 4 x 74HC595 y montado en la plataforma en la parte posterior de la matriz.

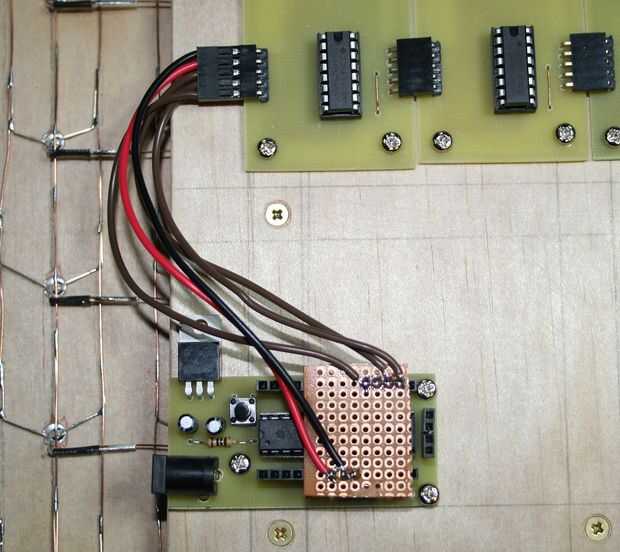

Para conectar el ATMEGA328P a los tableros de control, hice una tabla conector simple con un par de cabeceras de patillas soldadas a los cables con un perno 5 conectador de Du Pont. Esto significa que las conexiones a las tarjetas de controlador es tan bajo perfil como puedo manejar (sin soldar los cables directamente a la Junta de ATMEGA328P. No quiero hacer eso porque quiero poder conectar mi tablero de Add-on ICSP para programar el ATMEGA328P, tal vez cambiar el bosquejo, quizás añadir algunos otros jiggery-pokery (como un módulo de WiFi más adelante).
He hecho uso de bosquejo PWM/SPI de MadWorm para el control de la matriz, y me complace decir que funciona a peachy.

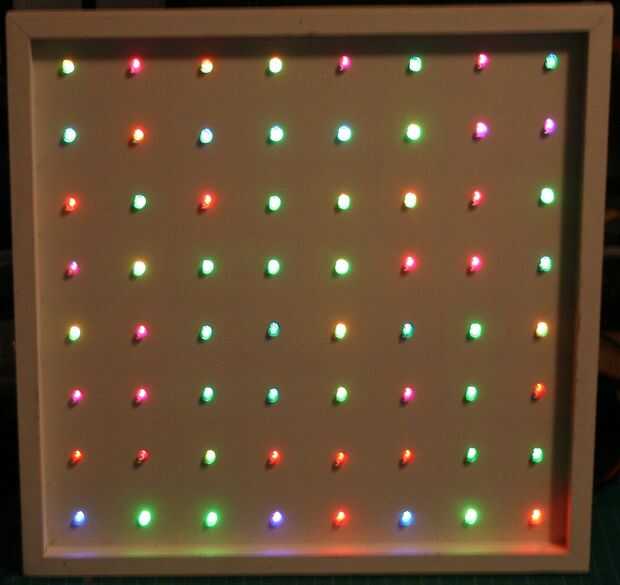

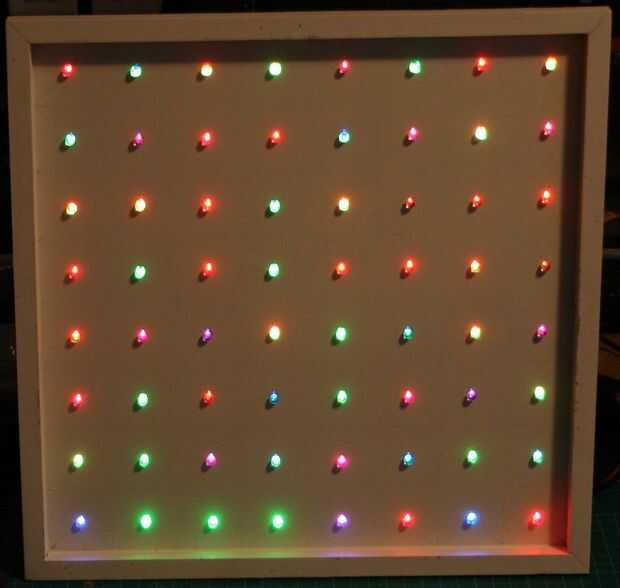

Las dos últimas imágenes muestran la matriz de LED RGB de 8 x 8 en acción con el bosquejo.
Con todo, estoy muy contento con los resultados.
Espero que este instructivo sea útil para ustedes.
