Paso 1: La matriz - conexión de columna y fila
Que sustentan la matriz LED es la soldadura de cada LED en la matriz en columnas de filas de rojo, verde y azul de cátodos y ánodos (para LED de ánodo común).
La disposición de los pines de tu LED son críticos para el funcionamiento predecible (y funcional) de la matriz.

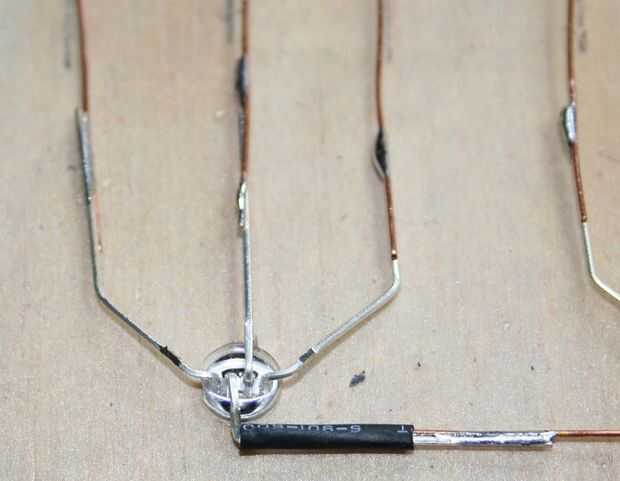

La primera imagen muestra la disposición de los pines.
Mis pines RGB LED son
Rojo - ánodo - verde - azul.
Las clavijas rojo, verde y azul están repartidas en tres derrochado (o frentes, si se prefiere) tenedor. Mientras que el perno del ánodo está doblado hacia abajo y luego a través de (como se muestra en las imágenes de este último).
Para lograr esto, primero me medido hacia fuera y perforar los agujeros de 5 mm en la madera contrachapada. En mi matriz, los orificios están separada 35 mm y he dejado un margen de 20 mm alrededor de la Junta para la colocación de un borde en el panel (tanto para estética como para impartir cierta rigidez en el panel de 6 mm).
Entonces roció la parte superior del panel con pintura blanco brillante para dar una buena superficie reflectora para la luz.

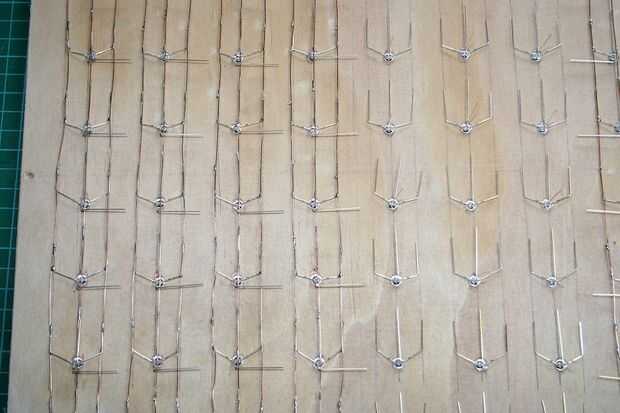

El LED entonces fueron insertados en el panel de la parte posterior y los pernos del cátodo se doblaron en sus horquillas.
I corte y había despojado algún cable de núcleo sólido de cobre (del viejo cableado de telefonía) y soldar las filas juntos en sus respectivos colores.

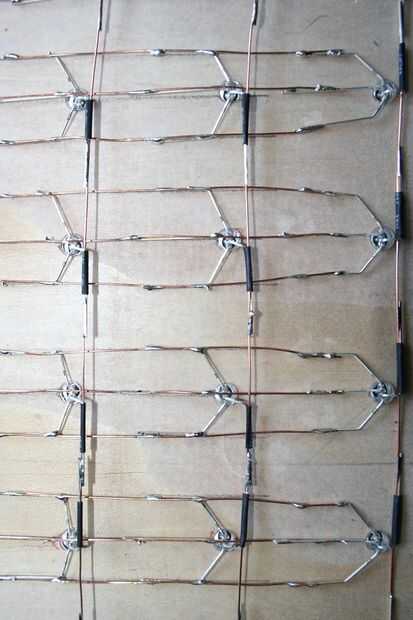

Con las filas de soldados, dobló entonces los pernos del ánodo, dejando, una separación de 3 entre el perno de ánodo y la capa más baja de cátodos. Corte y me caben algunos tubo del encogimiento en la curva de modo que hubo cierta protección contra cortocircuitos.

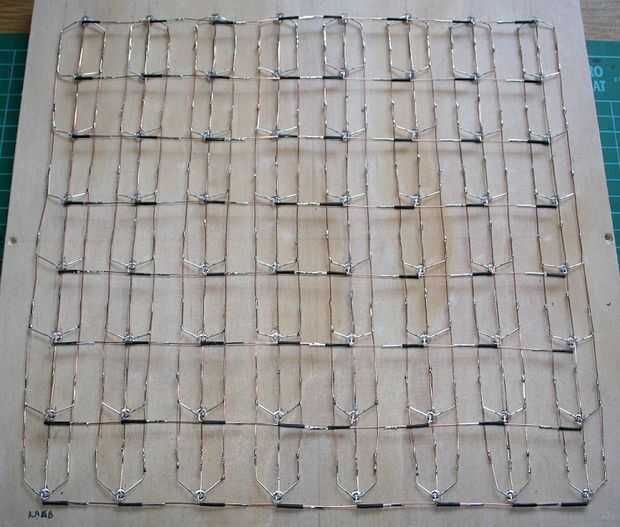

Finalmente, había soldado a las columnas y calienta el tubo del encogimiento para "set".
Con las filas y las columnas de soldados, la siguiente tarea era poner a prueba cada LED y cada color para asegurarse de que había no hay cortocircuitos. Generalmente, esto se ve como dos LED viene cuando único debe :) Tengo algunos cortos en mis conexiones, pero afortunadamente, estos eran todos como consecuencia de los fórceps usados para sostener el alambre de Cobre tocando otros rastros de fila o columna.
Con la matriz de LED soldada, es hora de un merecido descanso.
