DIY matriz de LED 8 x 8 RGB con controlador (3 / 5 paso)

Paso 3: Cableado de los controladores de la matriz

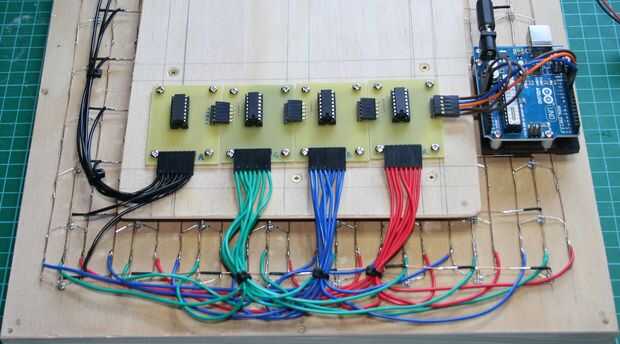

Hice una plataforma para los controladores de una pieza cortada de la madera contrachapada y algunos separadores de madera de pino 12 mm x 12 mm desde el marco. La plataforma tiene dos propósitos:

  1. La plataforma permite el acceso fácil y estable a los controladores; y
  2. La plataforma proporciona un escudo para los cables expuestos, les impide ser presionado inadvertidamente juntos y crear cortocircuitos.

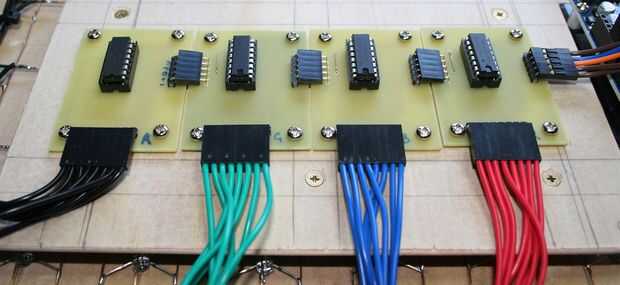

Los separadores estaban pegados a la parte inferior de la matriz y luego la plataforma se atornilla en los separadores. Cada uno de los módulos de Margarita 74HC595 unieron luego a la plataforma con 4 M3 tuercas y tornillos.

Voy a hacer otro de mi pequeña huella ATMEGA328P Junta para conducir la matriz y adjuntarlo a la plataforma.

Esta tarea es prácticamente un procedimiento.

Es importante avanzar metódicamente y con paciencia.

Empecé con las filas de ánodo (negro) por medir cada cable a su vez, stripping, estañado y añadiendo un conector hembra de Du Pont en un extremo y luego soldar el cable a la fila correspondiente. Cuando fui, me había instalado el conector de Du Pont en un perno 8 vivienda de Du Pont y entonces había probado cada cable del ánodo cuando fui.

Como soy un poco TOC, me aseguré de que tenía una abrazadera de disipador de calor unida a la fila cuando yo soldar la línea a la fila de los ánodos para que pudiera estar seguro de que yo no sobrecalentar el LED mientras que todavía estaba construyendo. Esto era probablemente un poco de exageración no estaba aplicación de calor para más de 1,5 segundos y mi hierro fue fijada a 320 grados. Fue muy baja la probabilidad de daño por calor. Pero, por otra parte, reemplazar un quemado de LED en esta matriz sería un dolor en el trasero.

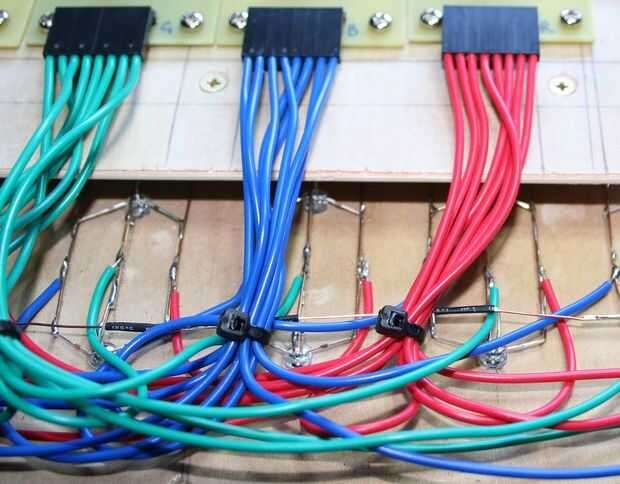

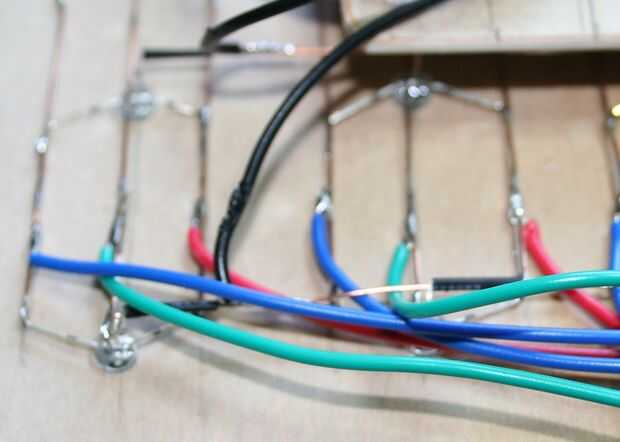

Después de soldar las filas del ánodo, luego pasó al rojo, azul y verde de soldadura columnas. Cuando fui para soldar las columnas, pasé el cable debajo de la línea de ánodo por lo que hubo un aislado espaciador separa el ánodo los cátodos... a pesar de no protege a las otras filas de ánodo.

Con la plataforma, los circuitos y los cables de la separación que tengo detrás de la matriz de LED es aproximadamente de 30 mm. Cuando llego a construcción de viviendas para la matriz de LED, necesito tener en cuenta para esto en mi diseño.
