Después de realizar la matriz de LED 8 x 8 y el controlador como parte de mi DIY Arduino-reloj, tenía una vista para hacer una versión RGB de la matriz de LED.

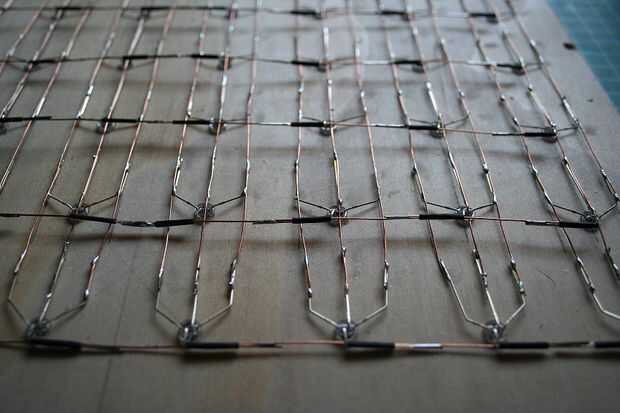

A diferencia de un monocromo LED matriz, matriz de LED RGB utiliza ánodo común o LED de cátodo común. Por un lado, esto simplifica asuntos algo, como no tienen tantas conexiones y se puede controlar un único conjunto de ánodos (o cátodos) en su múltiplex de LED. Por otro lado, esto también significa que una matriz de LED RGB no es simplemente una extensión de una matriz de LED monocromo, por lo que simplemente no puedo ampliar el controlador para dar cabida a los distintos colores de LED.
Antes de continuar, permítame decir que hay muchos enfoques diferentes para lograr una matriz de LED RGB y el enfoque que he tomado, no es, lo mejor o el único método. El método que he adoptado hace uso de 4 x 74HC595 Shift registros para controlar el encendido y apagado de lo LED.
Inicialmente, esta instructable le ocuparse de la construcción física de la matriz y el controlador como una "receta" sin ninguna correspondencia en el lado del software del control de la matriz. Va a tocar en el software como una "conversación" y darle una idea de donde dirijo con el hardware.
Yo, en una fecha posterior, ahondará más en el software para conducir la matriz de LED RGB.
Lista de piezas
Todas las piezas provienen de EBay
- 64 x 5 mm RGB LED.
- 16 x 220 ohm 0805 SMD resistores
- 8 x 330 ohm 0805 SMD resistores
- Registro de cambio de 4 x 75HC595N
- zócalos IC de 4 x 16 pin
- 52 x 90 grados macho Pin Headers
- 15 x 90 grados hembra Pin Headers
- Alambre de cobre sólido
- 1 pedazo de madera de la capa 3 (320 x 320 mm x 6 mm)
Materia opcional
Se trata de otras cosas que he utilizado en la fabricación de la matriz, como un borde de madera para el tablero de madera contrachapada. Puede montar la Junta, por lo que no me deja oprimir su id de diseño.
- 1 lata de pintura en aerosol blanco brillante
- pino de 12 x 12 mm 2000 mm
- Pegamento para madera (yo uso PVA)

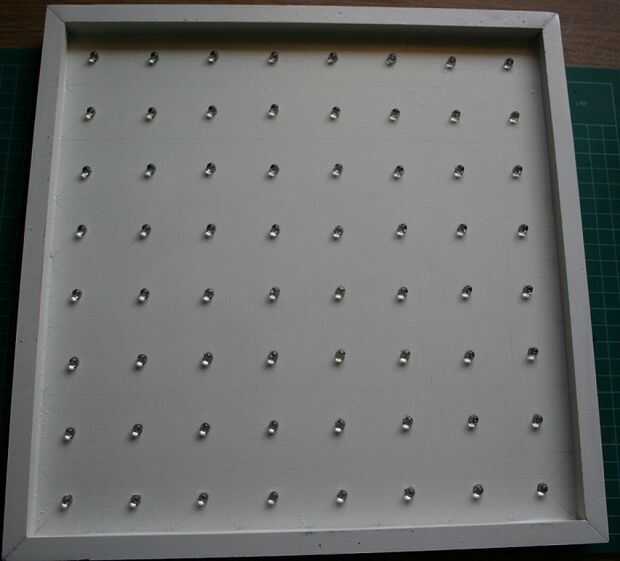

Al diseñar la matriz de LED, es una buena idea para bosquejar hacia fuera primero para que puedan trabajar algunos de los problemas de diseño antes de comprometerse a sí mismo y sus recursos a algo que sólo puede terminar colgando en su taller hasta que usted puede encontrar un uso para él :) Tengo un par de cuadros en mi taller que va languideciendo allí hasta que puedo venir para arriba con otro proyecto para ellos.
