DIY doble cara PCB/circuito tablero grabado (7 / 7 paso)

Paso 7: terminado!

Terminado!

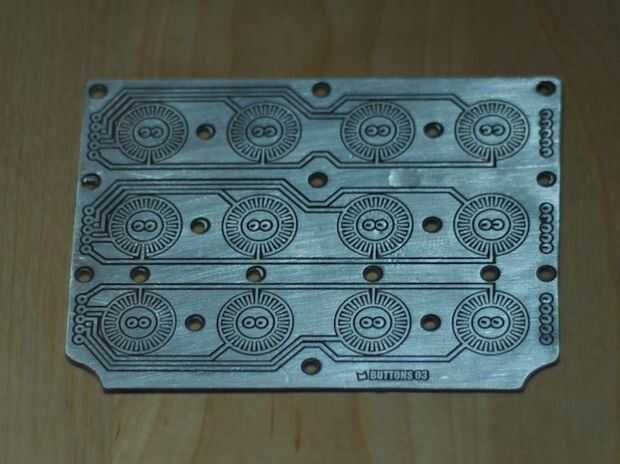

Puede tomar un poco de experimentación para hacer las cosas bien o llegar a su propia manera de hacer el PCB, pero realmente no es difícil en absoluto! Nunca incluso había considerado hacer mis propias tablas antes, pero ahora ha hecho mi proyecto de controlador posible terminar!

Ahora todo lo que necesita es que en la soldadura de sus piezas y conectarlo hasta cualquier proyecto que estás haciendo.

¡Buena suerte!
MONSTA

http://www.monstamusic.co.uk
