DIY doble cara PCB/circuito tablero grabado (3 / 7 paso)

Paso 3: Transferencia de Toner

Ahora tienes que transferir el toner en el papel de revista a la Junta de cobre.

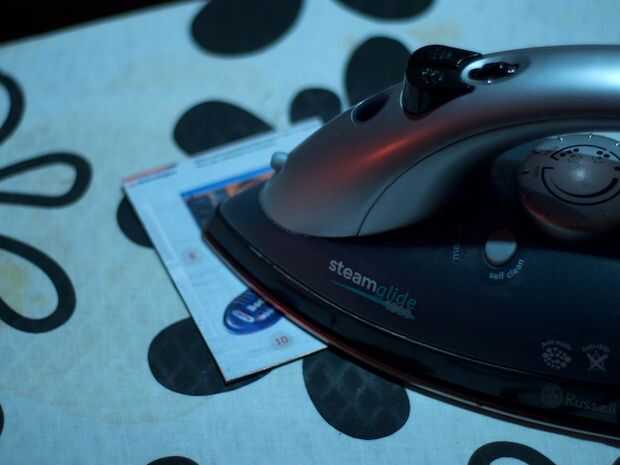

Asegúrese de que su placa de cobre es tan limpia como sea posible y no manipular demasiado y también Asegúrese de que la plancha está tan caliente como sea posible pero con la función de apagado.

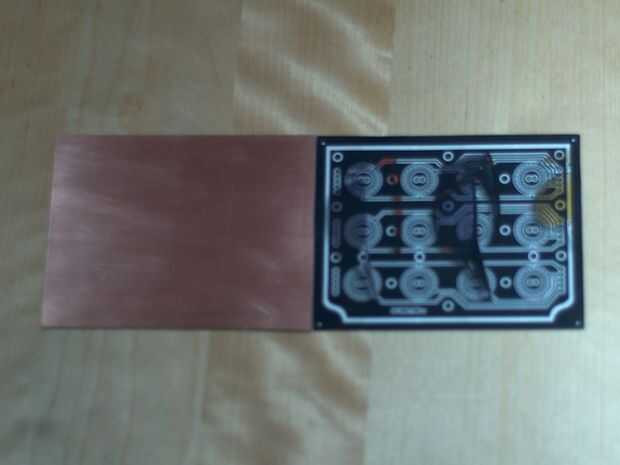

He comenzado grabado de un lado a la vez porque creo que es más fácil alinear los dos lados. Así que comienzo con poner el recorte de la revista faz en el cobre y la celebración de un lado (con una toalla) empieza a presionar la plancha hacia abajo duro. Una vez el arranca del papel pegado al cobre que puede entonces planchar hacia fuera desde ese lugar hasta que todo se pega firmemente.

Me gustaria pasar unos 15 minutos, asegurándose de que está totalmente metida. Una vez eres feliz que no es moverse / que arruga etc., presione muy fuerte y frotar todo con la punta para asegurarse de que realmente su encendido allí. Esto podría tomar un poco de práctica para hacerlo bien, así que un montón de páginas a imprimir. Si no funciona, sacar la acetona frotar apagado y empezar de nuevo.

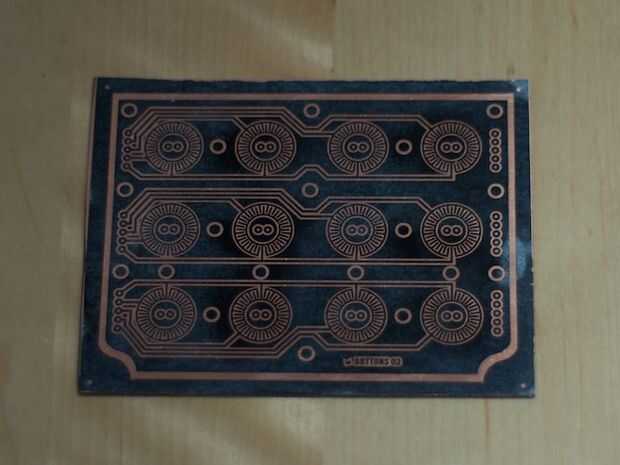

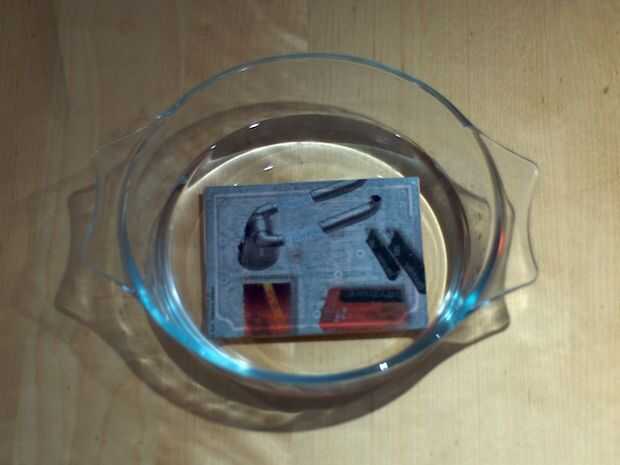

Una vez que crees que se realiza (generalmente se puede ver el diseño a través del papel) meter en un recipiente de agua fría y dejar reposar un minuto o dos. Entonces empezar a frotar el papel suavemente hasta que comience a salir. Prefiero no despegue como creo que las obras de frotar un poco mejor.

Si estás haciendo tablas echada a un lado doble, ahora es el momento para perforar los agujeros de alineación de cuatro con un poco de 0,8 mm por lo que se puede alinear el otro lado luego.
