DIY doble cara PCB/circuito tablero grabado (2 / 7 paso)

Paso 2: Preparación de la Junta

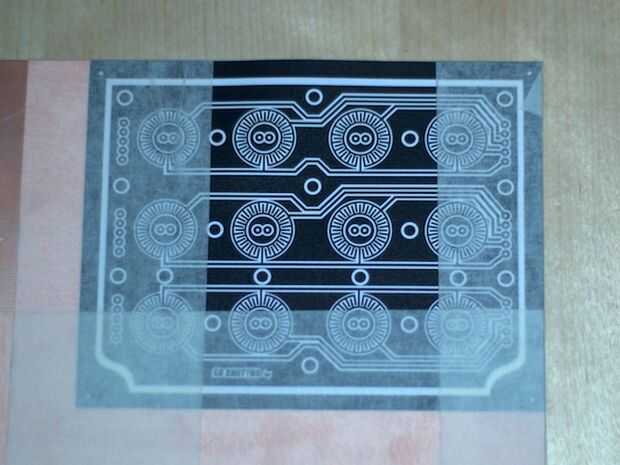

Generalmente imprimir una página de prueba en papel normal para comprobar que todo está bien antes de usar papel de revista. Luego usar esto para cortar el tablero crudo a forma.

Use cinta adhesiva para fijar el papel en su lugar, luego recórtalo utilizando su herramienta rotatoria y el accesorio de disco de corte. Hacer fácil el trabajo de la Junta de fibra, sólo asegúrese de que usted trate de mantener el disco vertical y las líneas lo más recto posible.

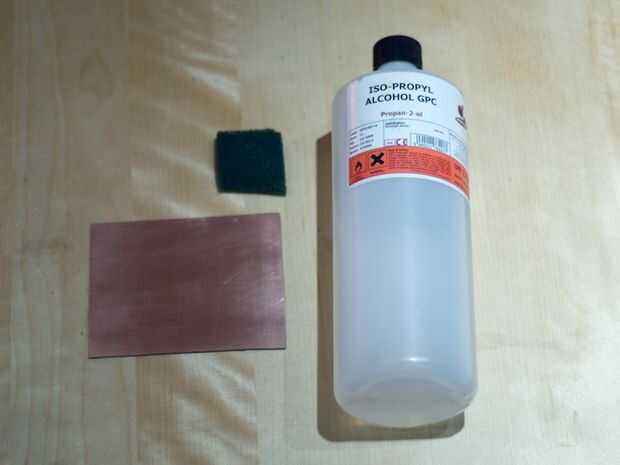

A continuación usted necesitará preparar el tablero de transferencia. Usted puede hacer esto de muchas maneras, pero prefiero darle una rápida limpieza con jabón líquido, utilizar arena de muy buena calidad papel para quitar la capa superior, enjuáguela bajo un grifo frío, luego utilizando una esponja de fregar y alcohol le doy un pasada ir antes de él apagado otra vez lavado y secado con una toalla limpia.

El objetivo es tener un defecto realmente suave, libre de superficie con ninguna grasa (así que ten los dedos!)
