DIY CNC Router (28 / 30 paso)

Paso 28: Alambre de la electrónica

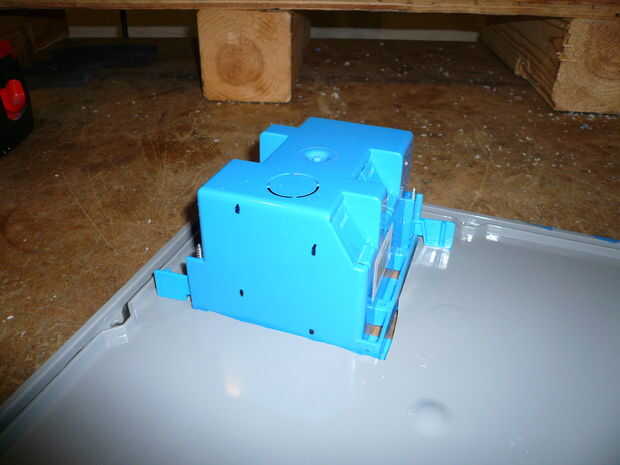

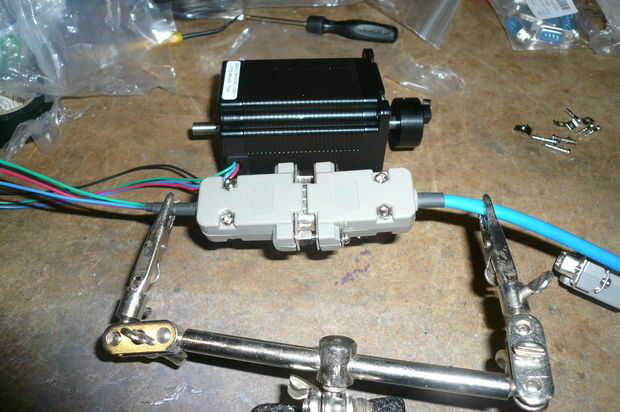

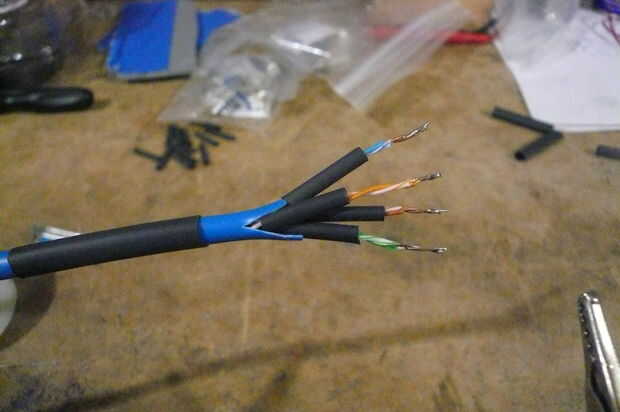

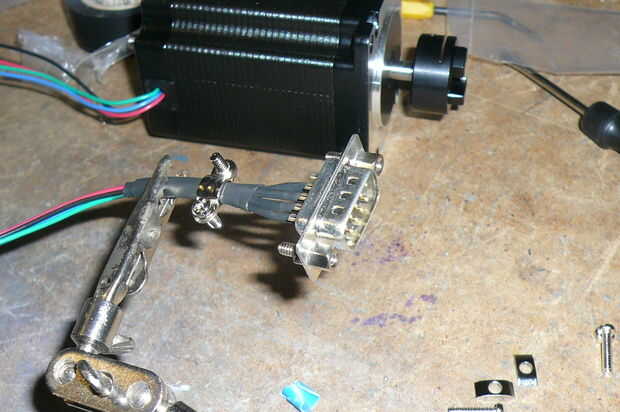

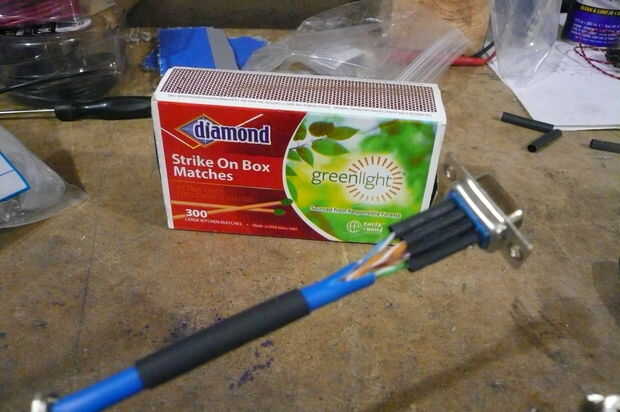

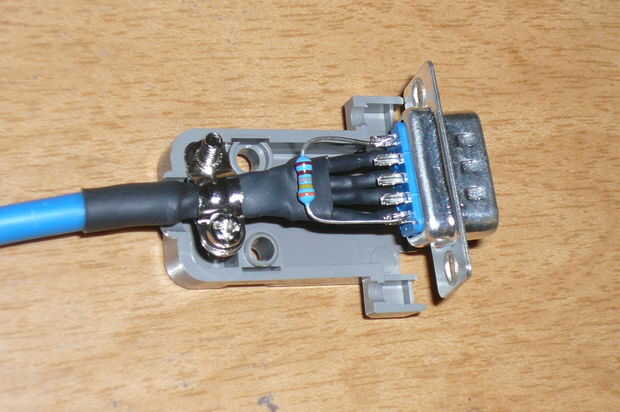

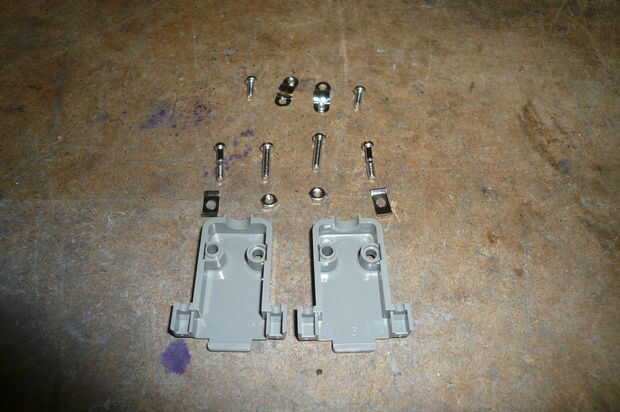

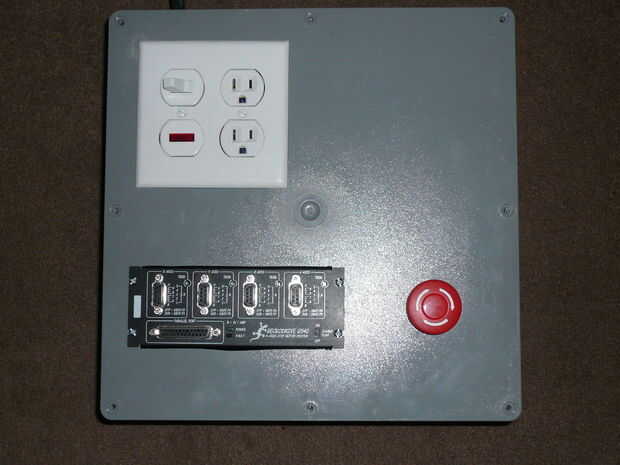

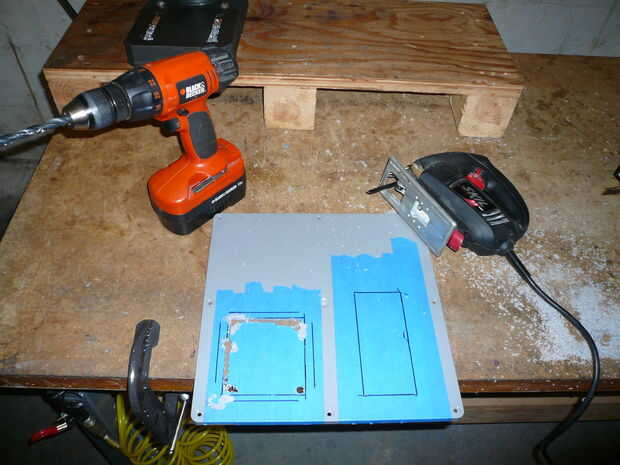

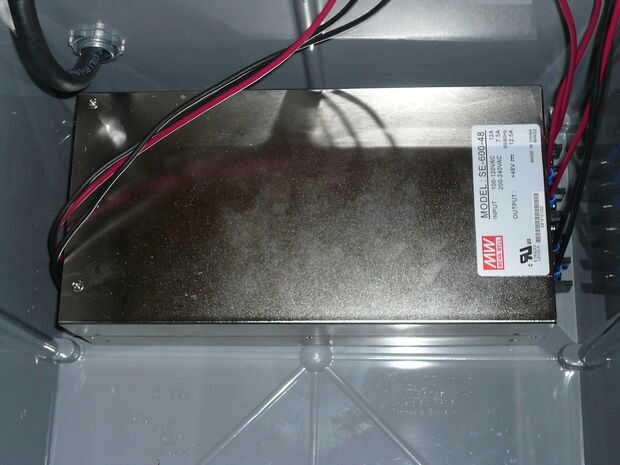

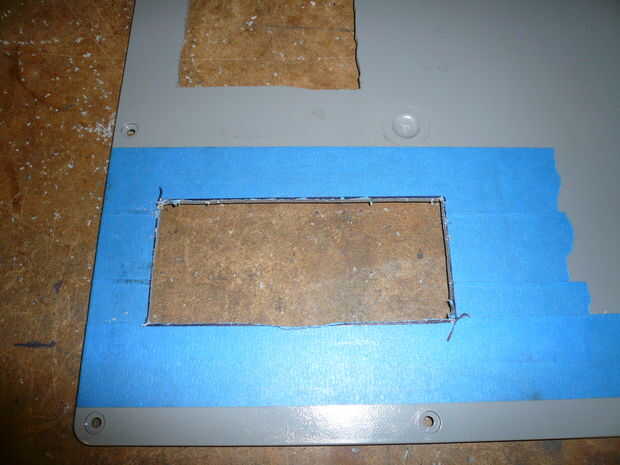

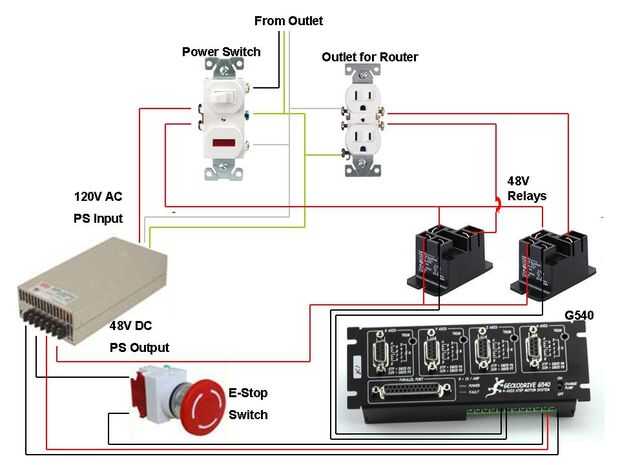

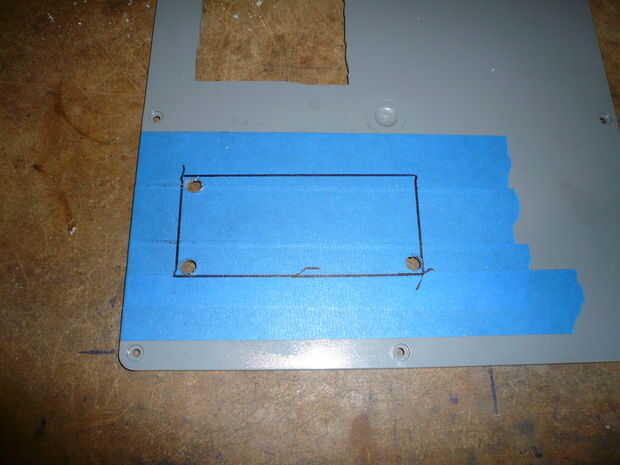

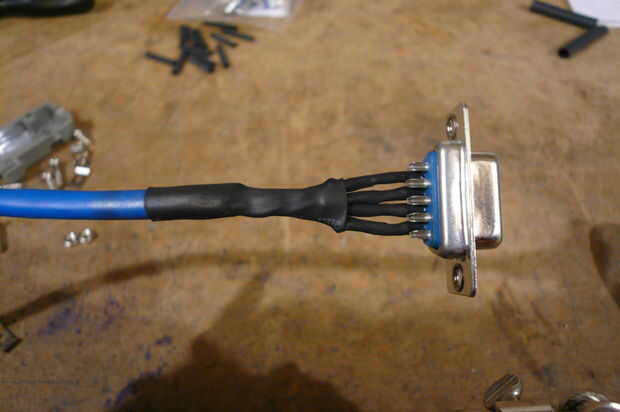

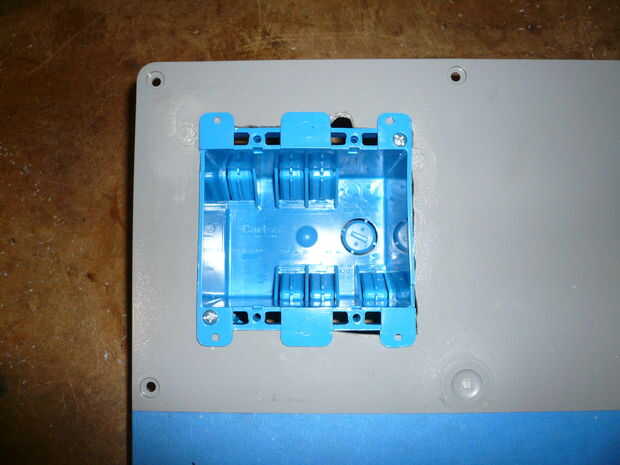

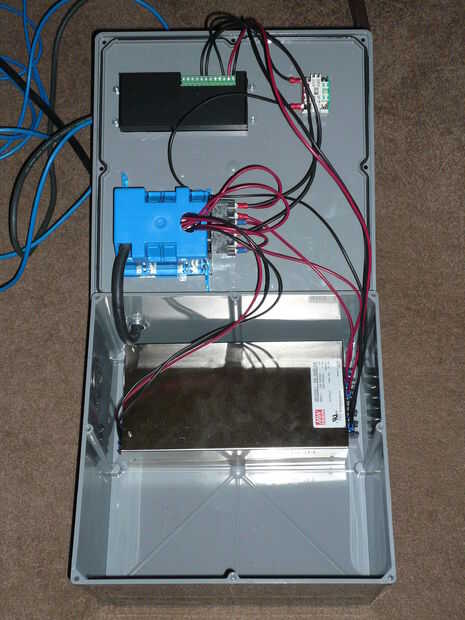

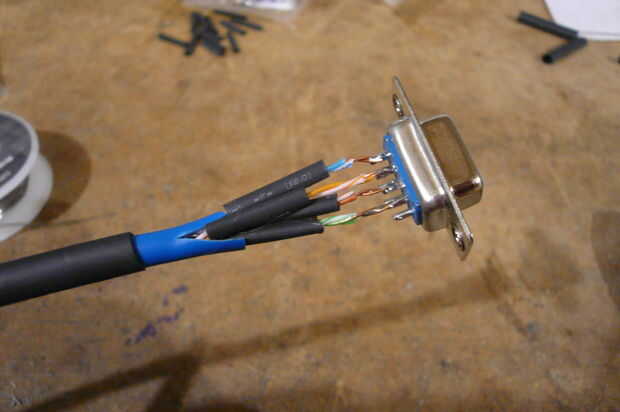

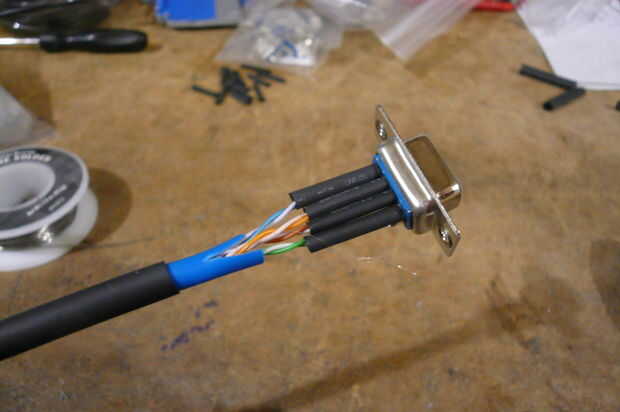

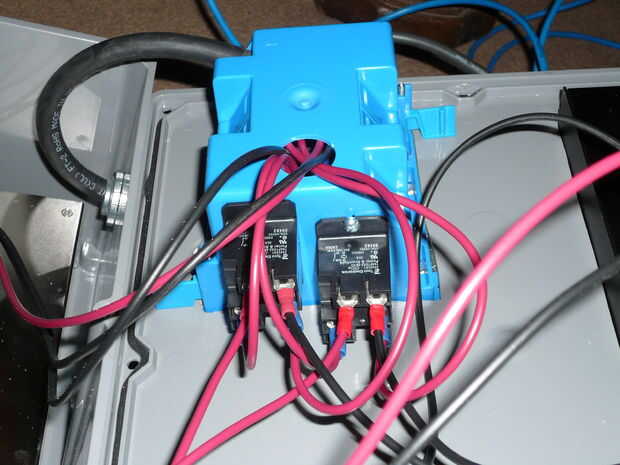

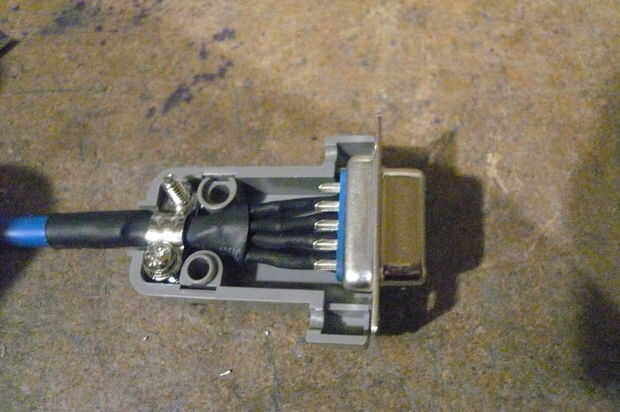

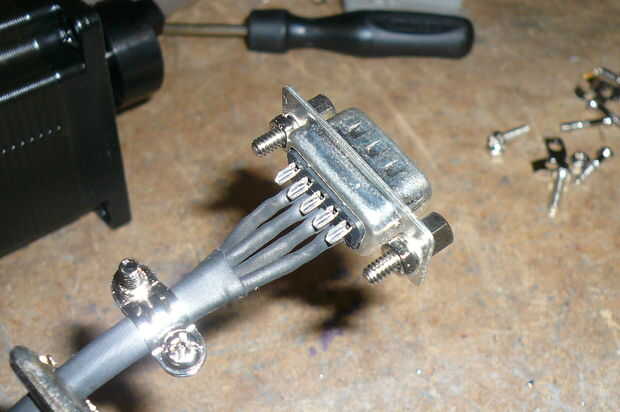

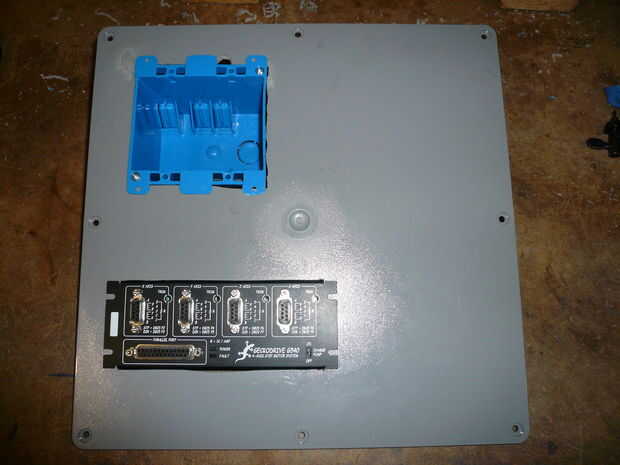

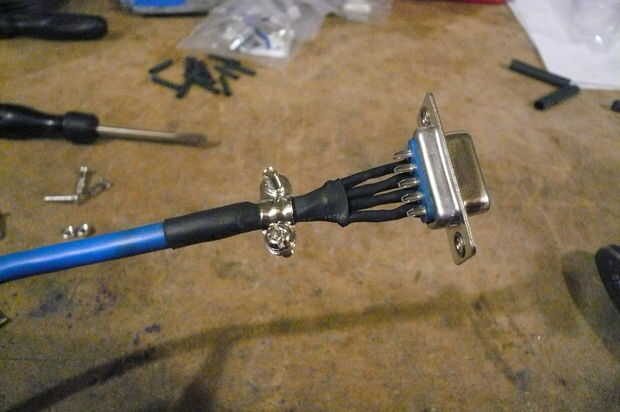

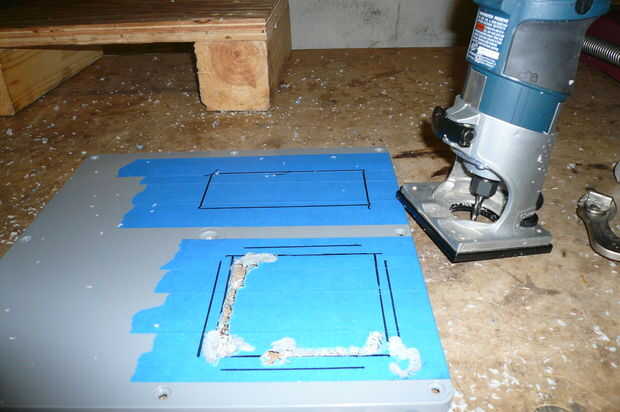

La electrónica para este router consiste en interruptor, fuente de alimentación, controlador de motor paso a paso, relés de potencia, cables de motor paso a paso, salida y una parada de emergencia. Planeo añadir interruptores y cable carrier(e-chain) pronto.  He comprado un pedazo de 10 pies de cable trenzado de 12/3 y una clavija de enchufe macho.  Esto está conectado al interruptor principal que tiene una luz roja.  Al encender el AC de 110v es alimentar a la fuente de alimentación y relés.  La alimentación es una fuente de 48v CC 12Amp de decir bien.  Esto está conectado a la Gecko G540.  Los relés se utilizan para alimentar el router Bosch Colt y una aspiradora de taller para aspirar las virutas cuando se ejecuta.  Los relés son controlados por el G540 que tiene comandos de la computadora, por lo que puede ser controlados por el código que se ejecuta.  Los conectores DB9 en el G540 conectan a los motores paso a paso.  Cada paso tiene una resistencia entre pines entre 1 y 5 para controlar la corriente para el paso a paso.  Gecko proporciona la resistencia adecuada con los motores steppers que he comprado de ellos.  La resistencia debe conectarse al conector que está conectado directamente al controlador.  El motor paso a paso está conectado a los pines 6-9 del conector.  Hice cables de extensión para el paso a paso motor con fines de DB9 y el cable de red cat5 de la lista de piezas.  El cable de red tiene 8 conductores pero soldado pares de cables para obtener cuatro conexiones para el motor paso a paso.  La caja es una caja eléctrica al aire libre que decidí usar después de ver la construcción de una caja electrónica.  Los interruptores se montan en una caja de salida estándar y los relés se empernan al lado de la caja.  La alimentación fue montada en el cuadro de la parte inferior y el G540 fue colocado en el panel superior.  El interruptor de parada de emergencia también fue montado en el panel superior.  Hice todas las conexiones utilizando 14 alambre trenzado de calibre y de la encrespadura en conectores de espada.  La imagen de cableado es fundamental pero incluir todas las conexiones necesarias.
