DIY CNC Router (26 / 30 paso)

Paso 26: Mesa de trabajo

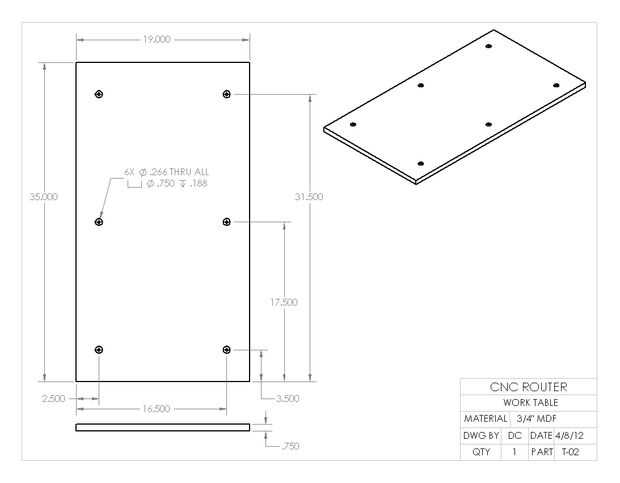

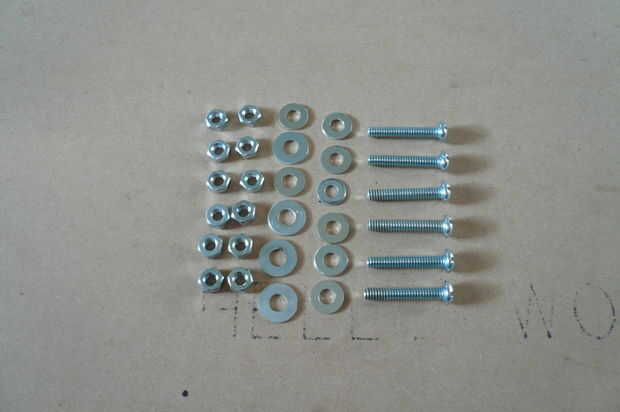

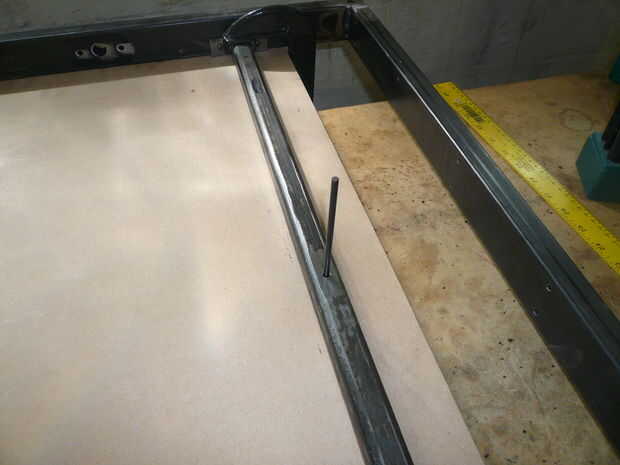

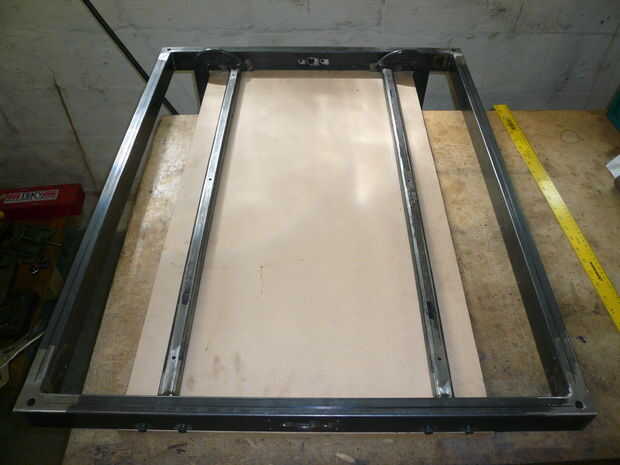

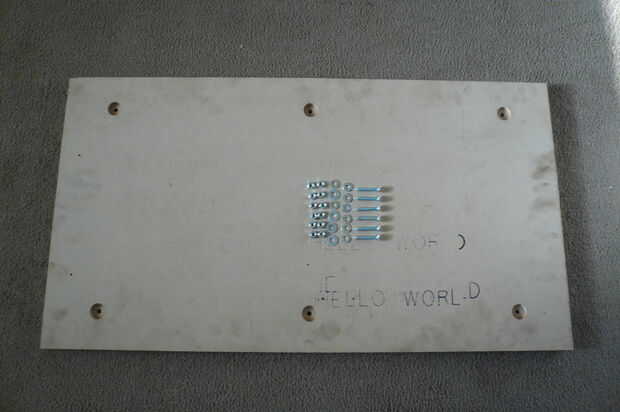

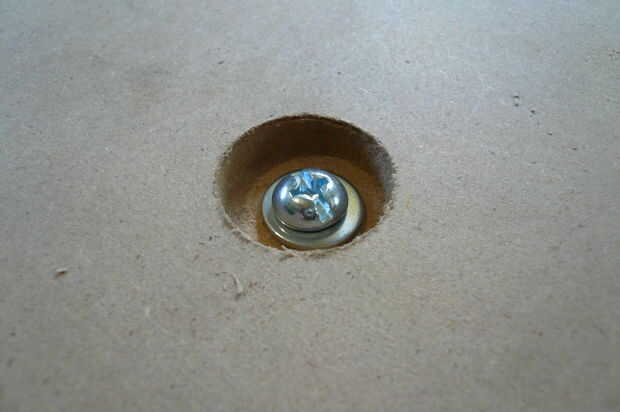

La mesa de trabajo es una pieza de MDF de 3/4" y se fija con pernos a las barras de soporte de mesa.  Esto es la superficie que el material se sujeta a.  Opté por usar MDF para este propósito ya que será una pieza sacrificial y puede reemplazarse barato cuando sea necesario.  Se atornilla abajo trabajo a esto y puede cortar en él si es necesario.  El hardware en el cuadro es de 1/4"- 20 x 1,5" largo tornillos, tuercas y arandelas.  Los tornillos deben ser completamente enrroscadas.  Los seis tornillos que se utilizan para montaje y nivel de la mesa de trabajo a la máquina.  El contador aburridos agujeros permiten a las cabezas de los tornillos a sentarse debajo de la superficie de la mesa para que el material puede fijarse fácilmente.
