Diseño PCB con EAGLE CAD (18 / 19 paso)

Paso 18: Colocación de precisión parte

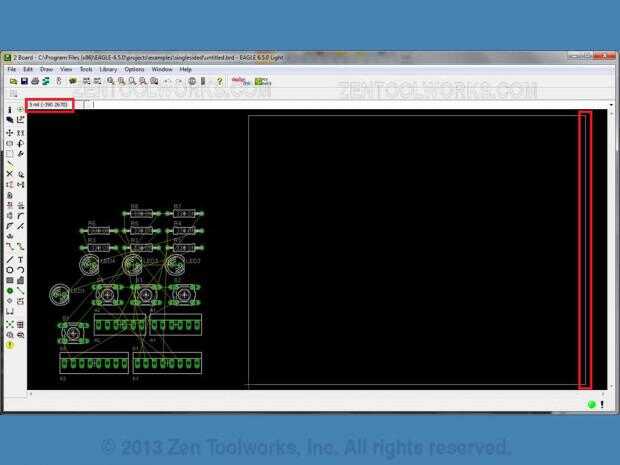

• Ahora estamos listos para la colocación de nuestros paquetes de pin. Lo más importante a destacar es la esquina superior izquierda. Esto muestra nuestra posición actual en Mil. Vamos a usar esto para medir entre nuestros conectores para asegurarse de que tenemos tan precisa como sea posible entre ellos. También vamos a utilizar como referencia la línea blanca de la derecha.

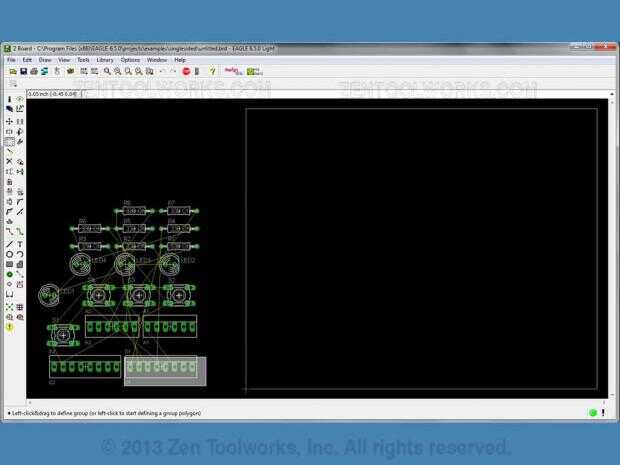

• Tenga en cuenta que el número de la izquierda es correlacionar a la posición horizontal, o el eje x y el número de los derecha correlativos a la posición vertical o el eje y. Vamos a empezar seleccionando primero la herramienta de grupo. A continuación vamos a destacar D1.

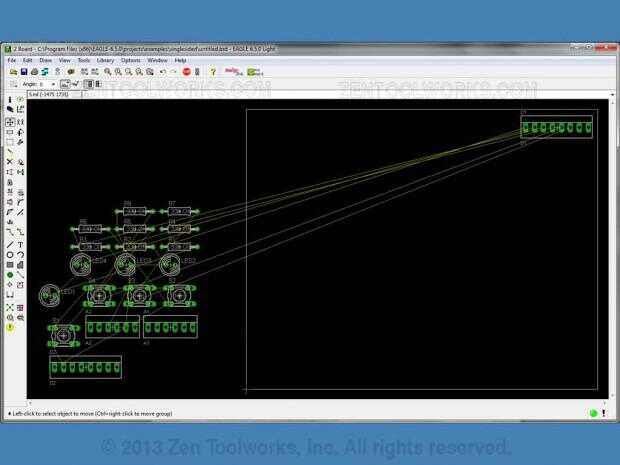

• Ahora vamos a colocar nuestro cursor en áspero el centro del conector derecho, lo mejor que podemos y con el botón derecho. Queremos entonces haga clic en mover: grupo. Este es un paso importante como todas las medidas que he tomado de la placa Arduino Uno se basan de la posición de cada pin del derecho en relación con cada paquete de conector y el derecho frontera blanca. Luego movemos el paquete hasta llegar al centro derecha perno aproximadamente 95-100 mil desde la parte derecha de la frontera blanca. Tratar de conseguir bastante ceñido a pero no en contacto con la frontera blanca de la parte superior.

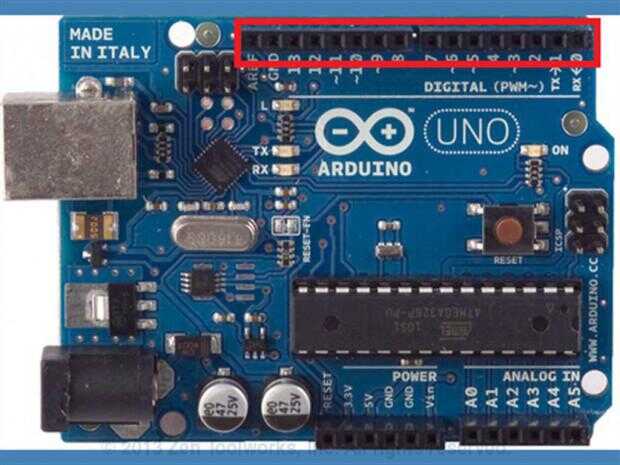

• Ahora queremos pasar nuestro paquete de conectores del D2. Queremos que estén alineados al lado del paquete de D1 que sólo habíamos colocado. También tenemos que voltear el paquete de conectores del alrededor para que todos nuestros pines conectados están alineados. También queremos mantener el centro del perno pasado de D2 160 mil lejos del centro del primer pasador de D1 para mantener la alineación de nuestra placa de Arduino. Tenga en cuenta las ubicaciones de los pin de los puertos de I/O digitales de Arduino. Usted quiere asegurarse de que tener todos sus pernos alineados según su esquema de acuerdo con el diseño de la Arduino.

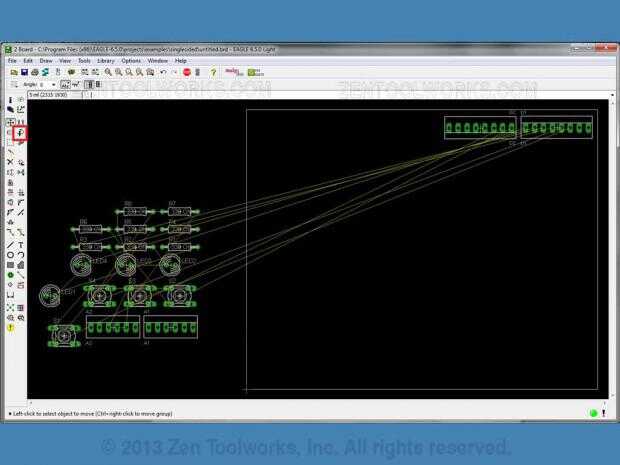

• También no queremos que nuestros pins conectados en TX, RX, ni lo queremos a AREF o GND. Para girar el paquete de conectores del primer resalte el paquete de conectores del que desea girar. A continuación, haga clic en el signo de más, busca el botón, gire el botón.

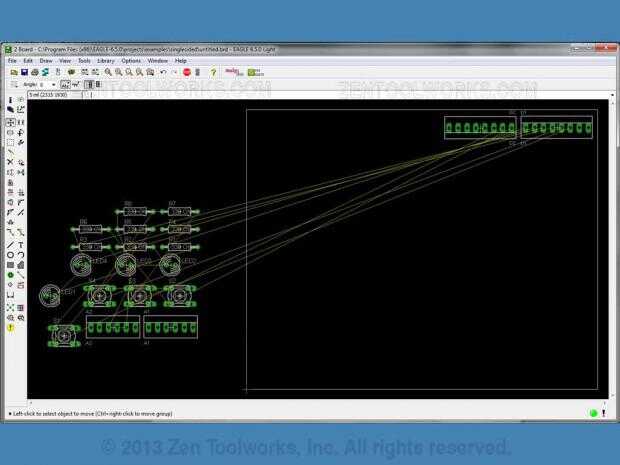

• A continuación haga clic derecho en el paquete y seleccione girar: todos. Repetir una vez más para obtener el resultado deseado. Luego movemos el paquete resaltando el paquete otra vez pulsando el botón move. Después de haga clic derecho en el centro de la clavija de la derecha y seleccione mover: todos. Luego lo pasamos a la ubicación deseada en nuestro diseño.

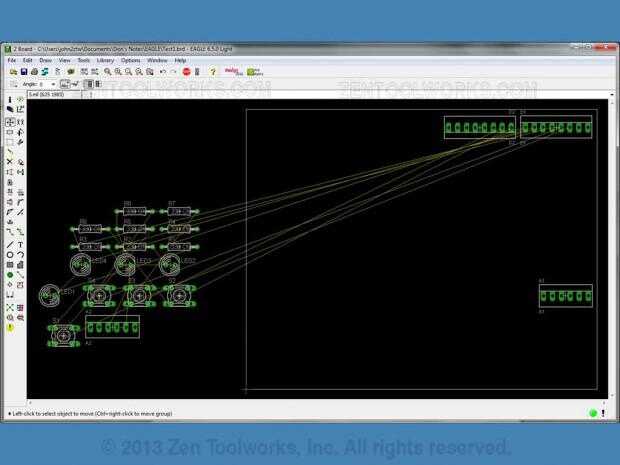

• A continuación vamos a querer posición A1. Esto debe ser colocado en paralelo con los dos paquetes de conector ya está en marcha. Perno pasado de a1 también debe ser la misma distancia de la línea de derecha como de D1. Que es 95-100 mil de la línea. Además el último conector del A1 debe ser sobre 1895mil de la última conexión de D1.

• Ahora que A1 es en el lugar que queremos línea A2 justo al lado. Necesitamos el centro del perno del final de A2 que mil 200 del centro del primer pasador de A1.
