Diseño PCB con EAGLE CAD (2 / 19 paso)

Paso 2: Planificación fase y configuración

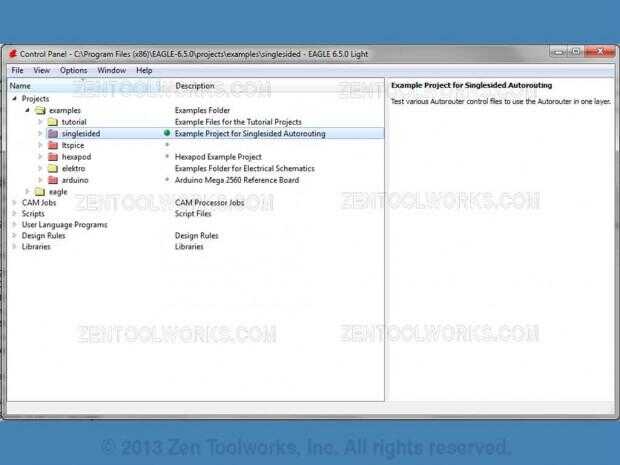

  • Abrir EAGLE CAD. Debe obtener una pantalla como esta

  • Para este ejemplo vamos a hacer un escudo de Arduino con 4 LED y 4 interruptores. Este circuito es para la práctica más que para la aplicación. Esto es estrictamente demostrar cómo utilizar EAGLE CAD para un circuito de trabajo.

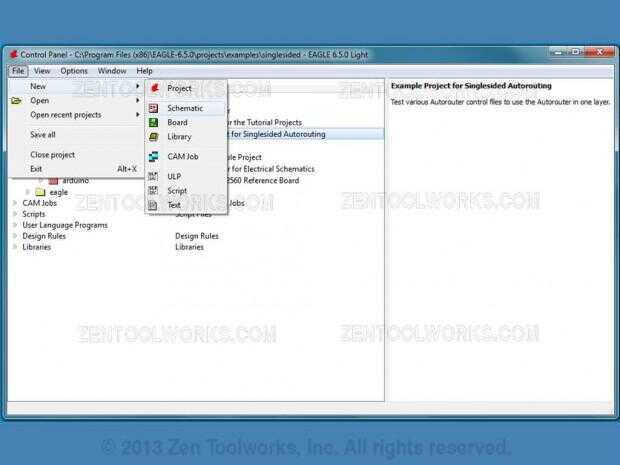

  • Ir a archivo > Nuevo > manual de reparacion.

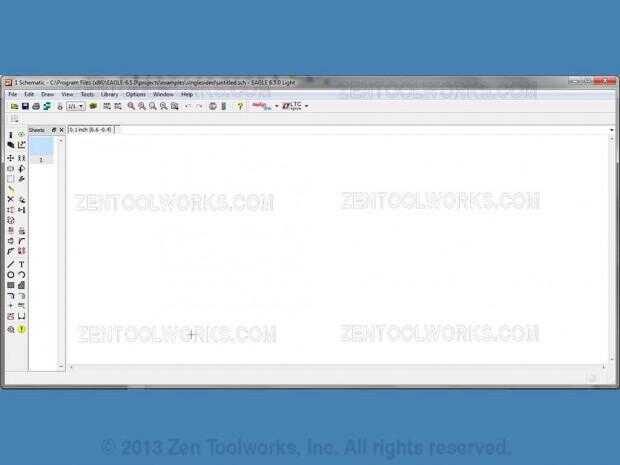

  • Le llevará a esta pantalla:
