Diseño PCB con EAGLE CAD (19 / 19 paso)

Paso 19: toques y República Democrática del Congo

• Ahora que nuestros paquetes de conector en su lugar ahora podemos empezar a colocar las otras partes en este esquema. Las medidas sólo vitales que necesitábamos eran los paquetes de conector. Una vez que te acostumbres a mover cosas y colocarlas fácilmente puede utilizar los paquetes anteriormente mencionados para arduino para facilitar mucho las cosas. Podemos colocar las piezas en cualquier lugar como tienen entre los dos paquetes de conector. Pero queremos que se vea agradable así que trate de mantener las partes alineados entre sí.

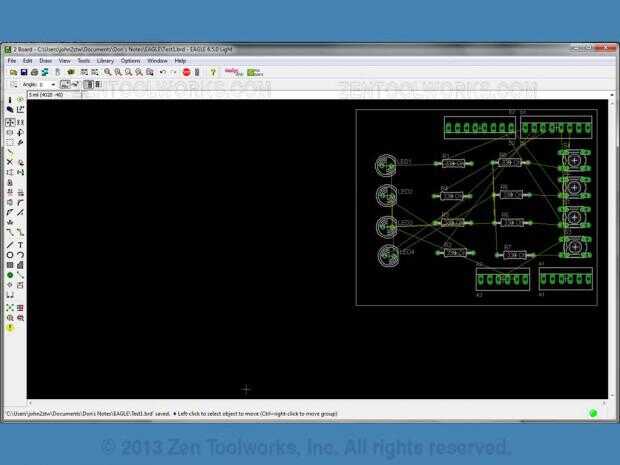

• Ahora que todas nuestras piezas están en su lugar queremos hacer un poco más pequeño para que coincida con el tamaño de la Junta Directiva que queremos hacer del cuadro blanco alrededor de todas nuestras piezas. Puede hacerlo fácilmente haciendo clic en la línea izquierda y arrastrando hacia adentro. Entonces queremos que la línea de fondo, haga clic en y arrastre un interno así.

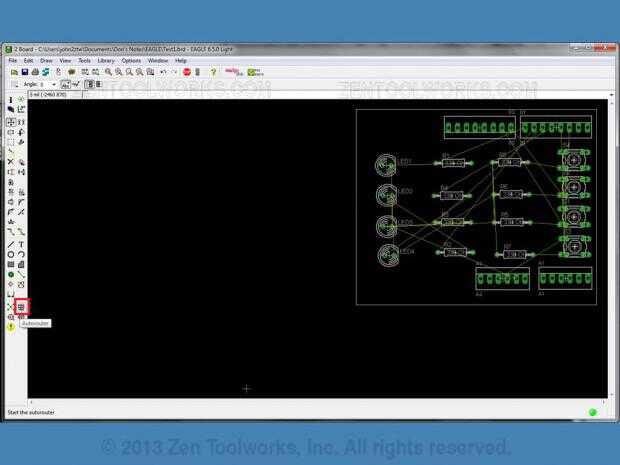

• Ahora que nuestro tablero es listo ahora podemos ruta para conseguir listo para donde va la máquina CNC para cortar. Así que vamos a utilizar la función Autoruter para lograr este objetivo. Es el botón que se parece a una malla de cables azul y rojo.

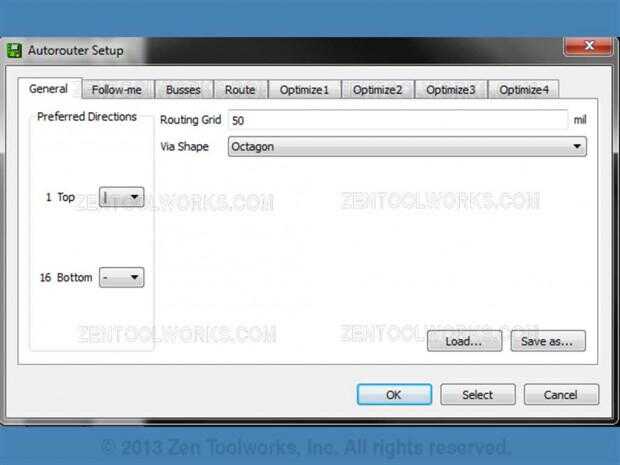

• Una vez que usted pulse el botón de autoroute que se obtendrá una muestra de todas las opciones que tiene. La versión gratuita de EAGLE sólo le permite hacer dos capas que está muy bien para este ejercicio. Usted debe abrir una ventana como esta:

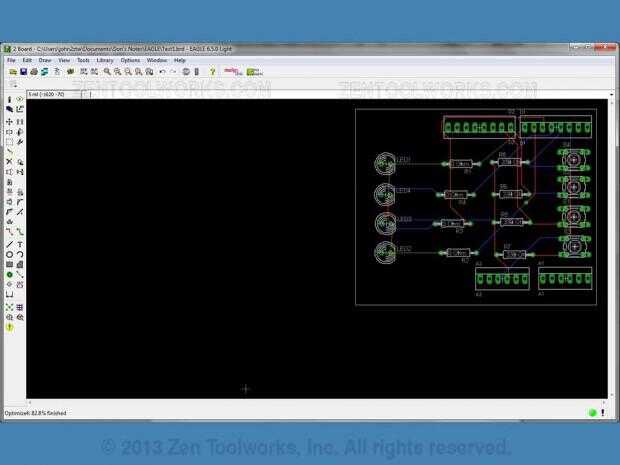

• Para este ejercicio sólo vamos a pulsar OK. Te darás cuenta que no todos los cables pueden enviarse como tal:

• Esto es fácil de solucionar, basta con moverse piezas un poco, tal vez incluso voltear algunas de las resistencias. A continuación, utilizar la función de autopista otra vez. Si todavía tiene líneas amarillas usted sólo mantener ajuste y tratar otra vez hasta que tengas todo conectado con una línea azul o roja.

• El diseño del tablero está ahora completado. Desde aquí usted tiene muchas opciones que puedes hacer como enviar este diseño que hizo profesionalmente o, si usted sucede tener una mesa CNC de la máquina te puede subir a PCB-GCode y que hacer el código necesario para tener tu máquina moler hacia fuera. Una cosa que puede hacer es mover todo el tablero para que la esquina superior derecha es 0 en el eje x. Esto hace que es mucho más fácil seguir en GCode cuando llegue el momento para eso.
