Paso 1: Reunir los materiales
Arduino - si no tienes una placa Arduino, este enlace le mostrará donde se puede comprar uno. Este desarrollo con un Diecimila, pero espero que el código para trabajar en un Duemilanove sin cambios.
ULN2803A - esto es responsable de cambiar los LEDs de alta corriente 12V.
ULN2803APG-ND de Digi-Key:

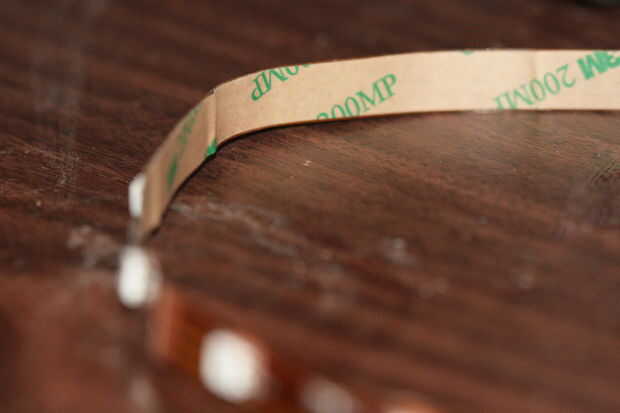

Cinta de LED RGB - la mejor fuente que he encontrado para tricolor llevó la cinta es de Super Bright LEDs. Un solo 19,5" tira cuesta $19,95.
Super brillante LED: NFLS RGB15
Resistencia de 270 Ohm - limita la corriente a la fuente del sensor.
270 H-ND de Digi-Key:
Resistencia de 10 K - pull-up para la salida del sensor.
10KH-ND de Digi-Key:

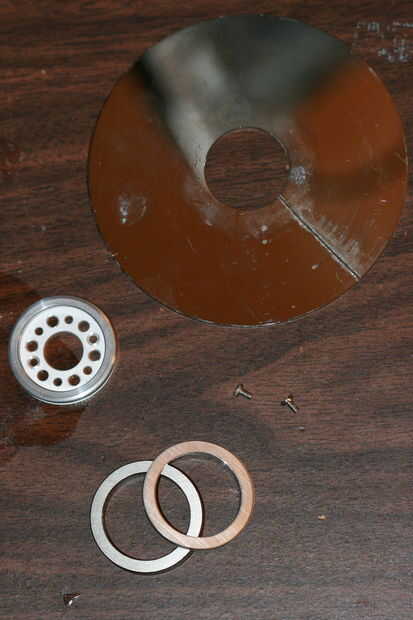

Usted puede construir el sensor plato de una puerta de infrarrojos o un sensor de efecto Hall. La puerta infrarroja utiliza la ranura de corte en el plato para interrumpir el haz. El sensor de efecto Hall requerirá que pegue un pequeño pero grados imán fuerte exactamente 180 de la ranura en el plato.
Si usted decide utilizar una puerta infrarrojos, tampoco puede construir su propia puerta de cero o se puede comprar una puerta fabricada. Si usted decide construir su propio, puede utilizar cualquier viejo par de emisor/fototransistores infrarrojos (mina son de Radio Shack), o usted puede comprar los siguientes:
Emisor de rayos infrarrojos - utilizado para proporcionar un haz de luz infrarroja para medir el plato.
475-2648-ND de Digi-Key:
Fototransistor infrarrojo - proporciona un pulso en cada revolución del plato.
475-1080-ND de Digi-Key:
No construyo mi rig con un sensor de efecto Hall. Opté por usar infrarrojo porque tenía las piezas ahí, pero un sensor de efecto Hall es menos molesto. Si opta por recorrer el trazado de efecto Hall, necesita ajustar algunos detalles en este tutorial. Por ejemplo, necesita pegar un imán justo enfrente de la ranura. Esto requerirá cambiar el código cargado en el Arduino para tener en cuenta el cambio de 180 grados de fase.
No he probado este sensor de efecto Hall, pero espero que funcione bien:
Sensor de efecto Hall - proporciona un pulso en cada revolución del plato.
620-1001-ND de Digi-Key:
