Disco duro Unidad de persistencia de la visión (HDPOV) (10 / 14 paso)

Paso 10: Alambre del Sensor de rotación

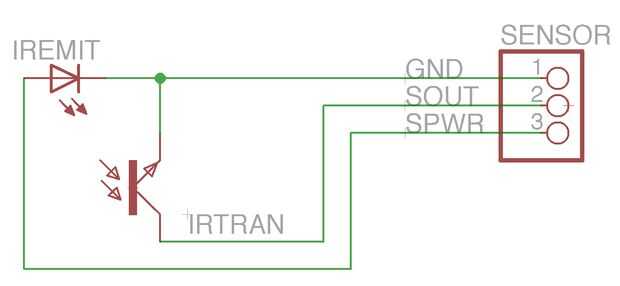

Asegúrese de hacer un seguimiento del emisor y el transistor de la foto. El emisor es típicamente oscuro sombreado mientras que el transistor de la foto es claro.

Corte cuatro longitudes iguales de alambre, aproximadamente un pie y medio de longitud. Dos de los cables deben ser negro, mientras que los otros dos deben ser dos colores diferentes excepto el negro (como rojo y amarillo).

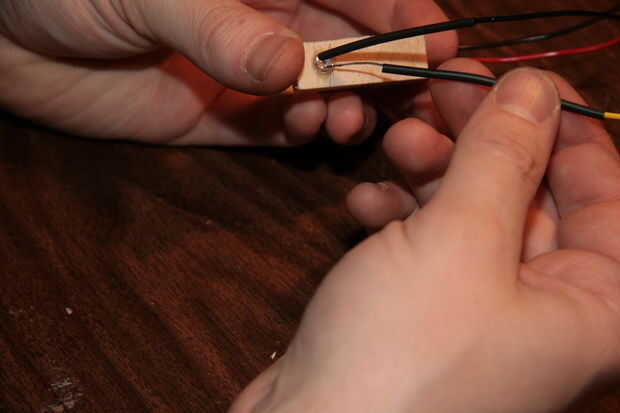

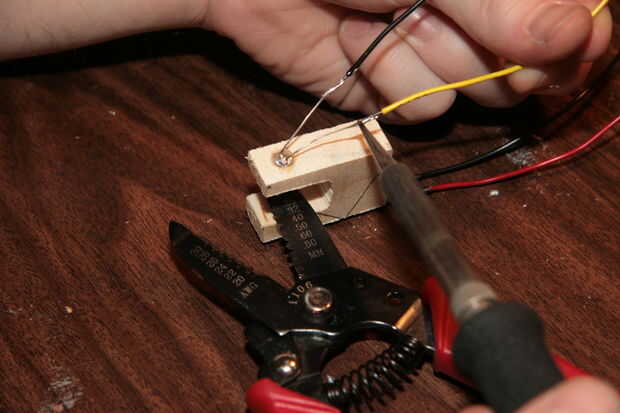

Soldar un cable negro con el plomo del ánodo del emisor. El ánodo es el más corto de los dos cables, mientras que el cátodo es el más largo. Con el segundo cable negro, lo mismo para el transistor de la foto. El tercer cable (rojo en la imagen) al cátodo del emisor de la soldadura. Suelde el cable cuarto (amarillo en la imagen) al cátodo del foto transistor.

Una vez tienes los cables soldados en uso termocontraíbles o cinta aislante para proteger y proteger los cables expuestos.

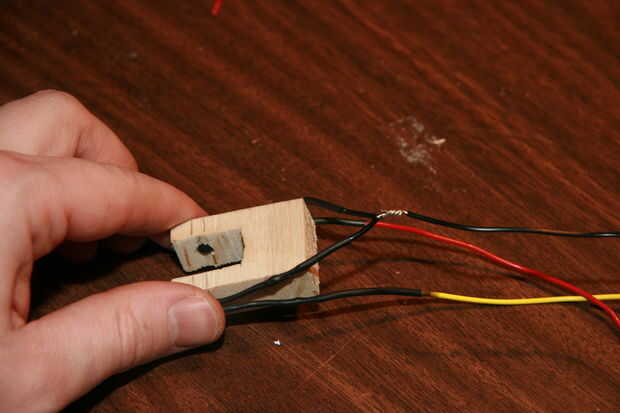

Corte los cables de tierra cerca del cuerpo del sensor, dejando unas pocas pulgadas de hilo de cada plomo. Pele aproximadamente una pulgada de aislamiento de cada cable a tierra y atarlos juntos. Usa un tercer pedazo de alambre negro y corbata hasta el mismo cruce. La Unión de la soldadura y aislar.

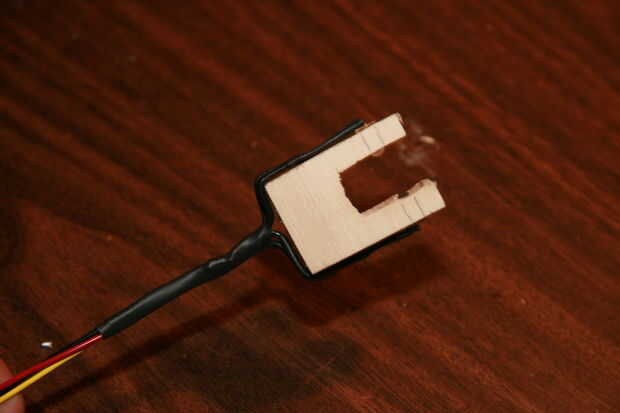

Usted debe dejar con tres cables, que usted puede envolver juntos para la estabilidad.
