Disco duro Unidad de persistencia de la visión (HDPOV)

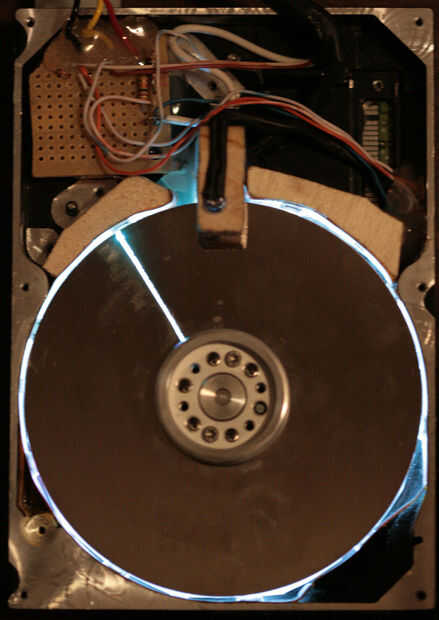

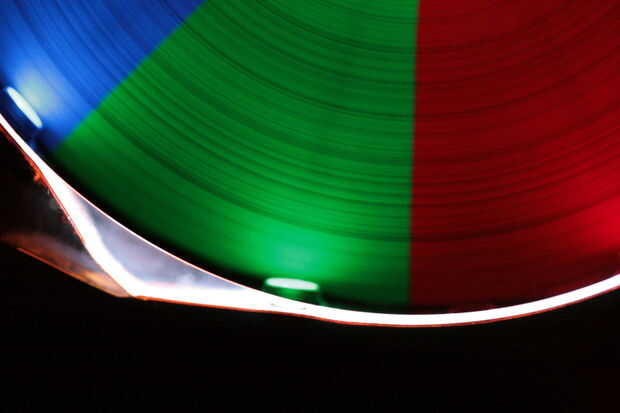

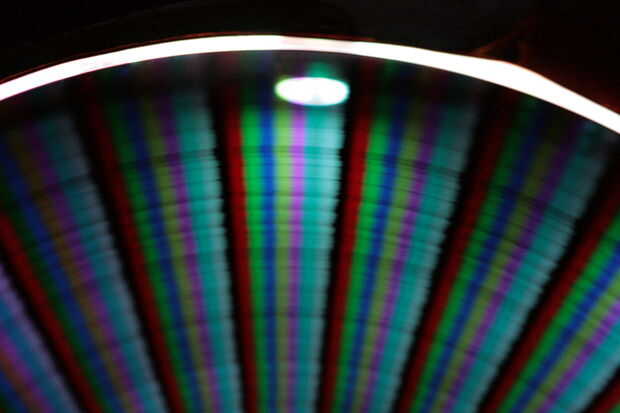

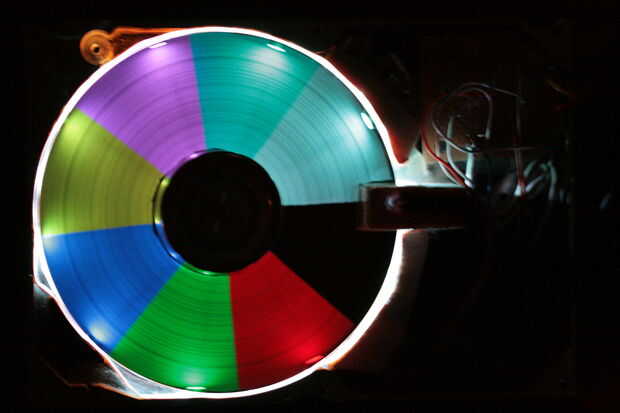

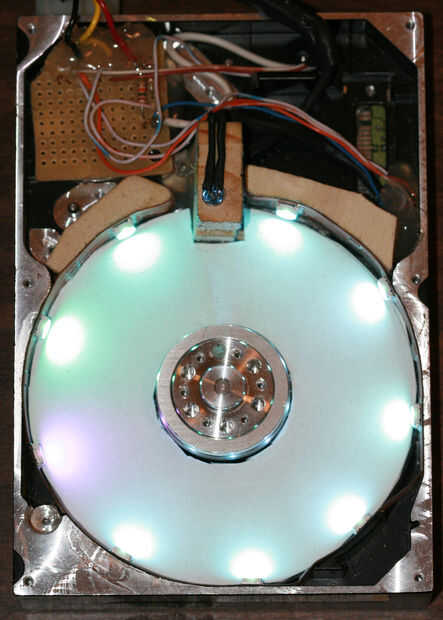

el plato de un disco duro gira más de sesenta veces por segundo. Si se cortó una ranura angosta en el plato para permitir que el LEDs brille a través de, podemos lograr la fusión del parpadeo y engañar el ojo viendo una imagen estable. Este fenómeno es conocido como persistencia de la visión (POV). Hay manyexamples de LED para la POV, construyendo una imagen moviendo los LEDs o tener el observador mover en relación a ellos. Los LEDs utilizados en este proyecto no se mueven, y la imagen se construye usando la interferencia del ranurado, plato de giro.

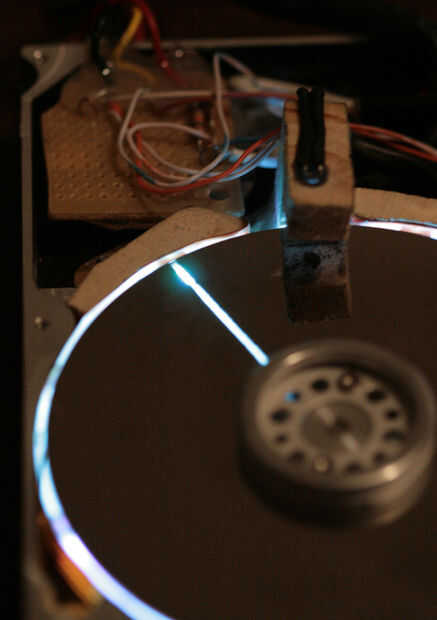

El sistema funciona por la ranura del plato de distribución. Arduino utiliza un temporizador interno para cada revolución del reloj. Esto logra mediante una puerta infrarrojos, lo que provoca una interrupción hardware en cada revolución completa del plato. Arduino utiliza el tiempo de la revolución y la fase a programar un segundo temporizador interno. Este segundo temporizador utiliza una interrupción para programar la sincronización de los LEDs, disparando decenas de miles veces un segundo para crear una imagen estable y visible.

Este trabajo se basa en la versión De Ian Smith de los mismos. Su trabajo es excelente, y su página web sobre este tema ayudará a proporcionar una imagen completa de este instructable.

Etiquetas: Arduino, LED, POV, Disco duro
