Detener el tiempo con un estroboscopio LED! (8 / 11 paso)

Paso 8: Modos de funcionamiento

El software ofrece dos tipos de modos, modos de estroboscopio y un modo estroboscópico disparada. En todos los modos, el tiempo del pulso es ajustable de 50 a 562 microsegundos mediante el potenciómetro.

El usuario tendrá que ajustar el tiempo de encendido del pulso según sea necesario para obtener una imagen nítida. Un mayor tiempo producirá una mayor iluminación, pero el objeto puede aparecer borroso dependiendo de qué tan rápido se está moviendo. En general, el objeto aparecerá más borroso su velocidad es mayor, ya que moverá una cantidad mayor durante el pulso de luz.

Modos de estroboscopio

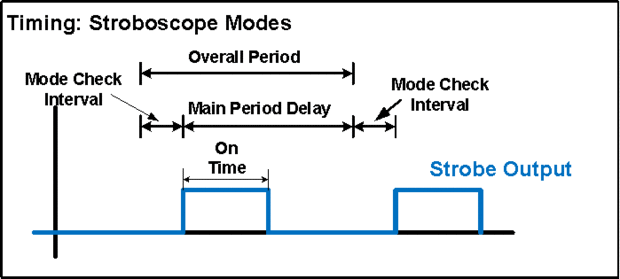

En los modos de estroboscopio, la frecuencia de luz estroboscópica (general períoda, como se muestra en el diagrama de tiempo) es determinada por el potenciómetro de ajuste de frecuencia. La gama de frecuencia de la luz estroboscópica se divide a través de las luces estroboscópicas de modo normal. Un modo cubre el rango de 5Hz a 15Hz, la segunda cubre de 15Hz a 30 Hz y el tercero cubre desde 30Hz a 50Hz.

Cuando en uno de los modos de estroboscopio, hay botones (correr hacia adelante y jog inversa) que permiten la frecuencia de los impulsos de ser ligeramente mayor o disminución del valor nominal de la entrada de selección de frecuencia. Cambiando un poco la frecuencia de esta manera permite que la posición del objeto a girar hacia adelante o atrás.

Una vez que el objeto está en la posición deseada, se suelta el interruptor, volviendo a la frecuencia del pulso a su valor normal.

Modo estroboscópico disparada

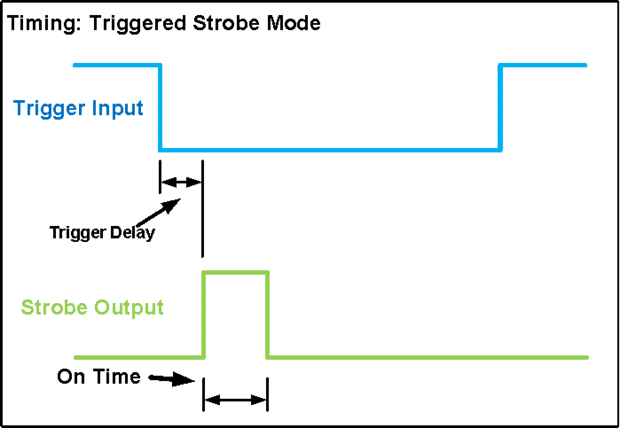

En el modo estroboscópico activada, la luz es flasheada después de la detección de una señal de disparo (va baja señal).  El diagrama de tiempo muestra la relación entre el pulso de disparo y el pulso de salida.

Este modo es útil si hay un sensor montado sobre la maquinaria que produce un pulso de disparador de baja que va por cada revolución o ciclo. El circuito detecta este disparador y a continuación, genera un pulso después de un retraso determinado por la demora de entrada. Esta manera, la luz estroboscópica se sincroniza automáticamente a la velocidad del objeto.

En el modo estroboscópico activada, la función de ajuste en tiempo es el mismo como en los modos de estroboscopio. El segundo potenciómetro (utilizado para selección de frecuencia en los otros modos) en lugar de otro se utiliza para establecer el retardo entre la detección de la activación y la intensidad del flash. El retardo se puede variar entre unos 50 microsegundos y 51 milisegundos, en incrementos de microsegundos 200

La entrada de reversa jog se utiliza como la entrada de disparador. Esta entrada se trae hacia fuera a un conector externo para que se puede conectar a un sensor. Puede utilizarse cualquier tipo de sensor que puede tirar de la línea de bajo, como IR foto sensores, sensores de efecto Hall, etc.. El sensor deberá producir un pulso bajo que va una vez por revolución
